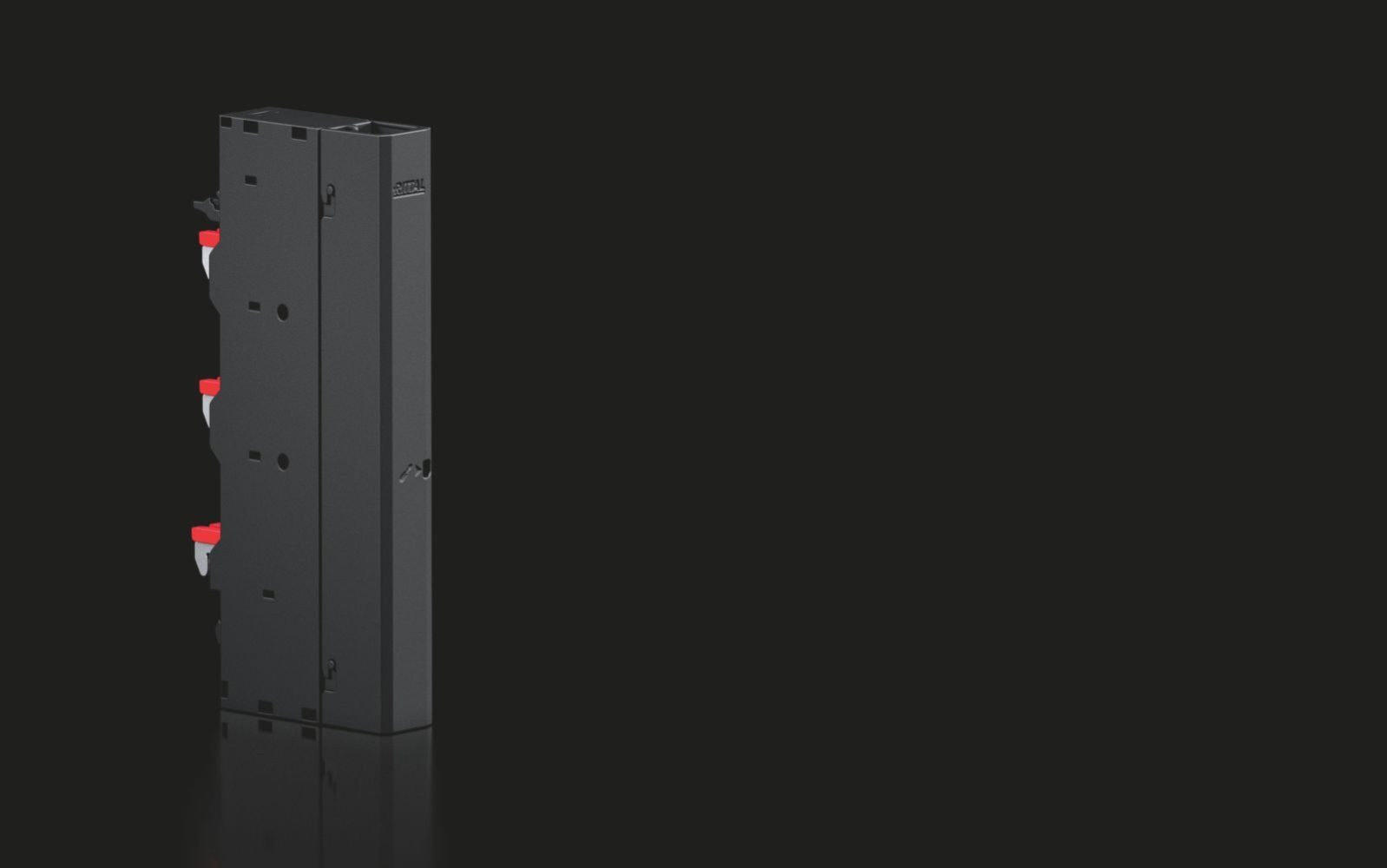

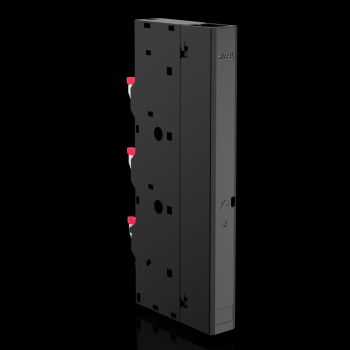

Rittal 9360200 RX Anschlussadapter 3-polig B:27 mm max.16 mm² 1=4 content_copy

Der Rittal Anschlussadapter RX 9360200 ist ein 3-poliger Adapter für 60 mm Sammelschienensysteme, speziell für die RiLineX- und RiLine60-Schienensysteme konzipiert. Das Gerät dient der sicheren und effizienten Einspeisung von elektrischer Energie in industrielle Schaltschränke und Verteilungssysteme. Es zeichnet sich durch eine kompakte Bauweise und eine einfache Montage aus, wobei die Installation durch Aufrasten auf dem RiLineX Board erfolgt. Die Demontage ist werkzeuggebunden möglich, was eine sichere und kontrollierte Handhabung gewährleistet.

Einsatzbereiche
Der Anschlussadapter ist für den Einsatz in industriellen Elektroinstallationen vorgesehen, insbesondere in Schaltschränken, wo eine zuverlässige Stromverteilung über Sammelschienen erforderlich ist. Er ist geeignet für Anwendungen mit einer Bemessungsspannung bis zu 800 V AC und 800 V DC, wobei die UL-Zulassung eine maximale Spannung von 600 V AC und 600 V DC vorsieht. Die Einsatzbedingungen umfassen Betriebstemperaturen von -5 °C bis 55 °C und eine maximale Luftfeuchtigkeit von 90 % (nicht kondensierend). Die Lagerung ist im Bereich von -25 °C bis 75 °C möglich.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über einen Push-In-Leiteranschluss, der den Anschluss von Rundleitern mit einem Querschnitt von 1,5 bis 16 mm² vereinfacht. Die Leitungsabgänge sind sowohl von oben als auch von unten möglich, was eine flexible Integration in bestehende Schaltanlagen ermöglicht. Ein universeller Berührungsschutz, der sich an den verwendeten Leiterquerschnitt anpasst, sorgt für erhöhte Sicherheit. Die semi-automatische Einstellung der Sammelschienendicke zwischen 5 und 10 mm ermöglicht die Anpassung an verschiedene Schienenstärken, wodurch die Kompatibilität mit unterschiedlichen Sammelschienenprofilen (12 x 5/10 mm, 15 x 5/10 mm, 20 x 5/10 mm, 30 x 5/10 mm) gewährleistet ist.

Technik verständlich erklärt
Der Anschlussadapter ist aus Polyamid (PA 6) gefertigt, das gemäß UL 94 ein bestimmtes Brandverhalten aufweist, was die Sicherheit im Brandfall erhöht. Die Schutzart IP 2X schützt vor Berührung mit festen Objekten größer als 12,5 mm, jedoch nicht vor Wasser oder Staub. Die Bemessungsisolationsspannung beträgt 800 V, die Bemessungsstoßspannung Uimp 8 kV. Die maximale Verlustleistung beträgt 7 W. Der Nennstrom (Orientierungswert, IEC) liegt bei 67 A, der Bemessungsstrom für Rundleiter (IEC) bei 76 A und (UL) bei 66 A. Die Kurzschlussfestigkeit (SCCR) nach UL beträgt 5 kA bei 600 V (unprotected), 35 kA bei 480 V (Circuit Breaker max. 60 A, DIVQ/7) und 100 kA bei 600 V (Fuse Class J max. 100 A, JDDZ/7). Die Normen IEC/EN 61439-1 und UL 508 sind erfüllt, was die Einhaltung internationaler Sicherheitsstandards bestätigt.

Kompatibilität und Zubehör
Der Adapter ist speziell für Sammelschienensysteme mit einem Mittenabstand von 60 mm entwickelt. Er ist kompatibel mit den RiLineX- und RiLine60-Schienensystemen. Als Zubehör sind Umgreifschutzprofile (z. B. RX 9365025, Länge 1200 mm) und Befestigungsclips (z. B. RX 9365027) verfügbar, die die Installation und den Schutz der Anschlüsse unterstützen.

Montage und Installation
Die Montage erfolgt durch einfaches Aufrasten auf dem RiLineX Board, wodurch eine schnelle und werkzeugfreie Installation ermöglicht wird. Die Demontage erfordert jedoch Werkzeuge, um eine sichere Entfernung zu gewährleisten. Die Anschlussklemmen für Rundleiter sind für einen Push-In-Anschluss ausgelegt, was den Verdrahtungsprozess beschleunigt und die Fehleranfälligkeit reduziert.

Vorteile im Betrieb
Der Anschlussadapter bietet eine hohe Stromtragfähigkeit und Kurzschlussfestigkeit, was ihn für anspruchsvolle industrielle Anwendungen geeignet macht. Die semi-automatische Anpassung der Schienenstärke und der universelle Berührungsschutz erhöhen die Flexibilität und Sicherheit. Die kompakte Bauweise und die einfache Montage reduzieren die Installationszeit und -kosten. Die Zulassungen nach IEC/EN 61439-1 und UL 508 garantieren die Einhaltung internationaler Sicherheits- und Qualitätsstandards.

Allgemein
Material	Polyamid (PA 6), Brandverhalten gemäß UL 94
Farbe	RAL 9005
Nennstrom (Orientierungswert, IEC)	67 A
Bemessungsstrom Rundleiter max. (IEC)	76 A
Bemessungsstrom Rundleiter max. (UL)	66 A
Elektrische Werte UL (SCCR)	5 kA - 600 V, RMS, unprotected, 35 kA - 480 V, Circuit Breaker max. 60 A, DIVQ/7, 100 kA - 600 V, Fuse Class J max. 100 A, JDDZ/7
Leitungsabgang	oben/unten
Für Schienensysteme mit Mittenabstand	60 mm
Polzahl	3-polig
Passend für Sammelschienensystem	RiLineX, RiLine60
Breite	26,8 mm
Höhe	239,2 mm
Tiefe	103,3 mm
Anschluss von Rundleitern	1,5 ‐ 16 mm²
Passend für Sammelschienen	12 x 5/10 mm, 15 x 5/10 mm, 20 x 5/10 mm, 30 x 5/10 mm
Bemessungsspannung	800 V AC, 800 V DC, 600 V AC (UL), 600 V DC (UL)
Verschmutzungsgrad	3
Normen	IEC/EN 61439-1, UL 508
Bemessungsstoßspannung Uimp	8 kV
Bemessungsisolationsspannung Ui	800 V
Verlustleistung max.	7 W
Schutzart IP nach IEC 60 529	IP 2X
Betriebs-Luftfeuchtigkeit max.	90 %
Betriebstemperaturbereich	-5 °C...55 °C
Lagertemperaturbereich	-25 °C...75 °C
Luftfeuchtigkeit (nicht kondensierend)	10...90 %
Für Schienenstärke	5 ‐ 10 mm
Brandlast	6,79 MJ/m²
PCF/VE (Cradle-to-Gate)	13,4

---
