Rittal 9360210 RX Anschlussadapter 3p B: 63 mm max. 70 mm² Klemmraum BH: 13 x 5 mm 1=4 content_copy

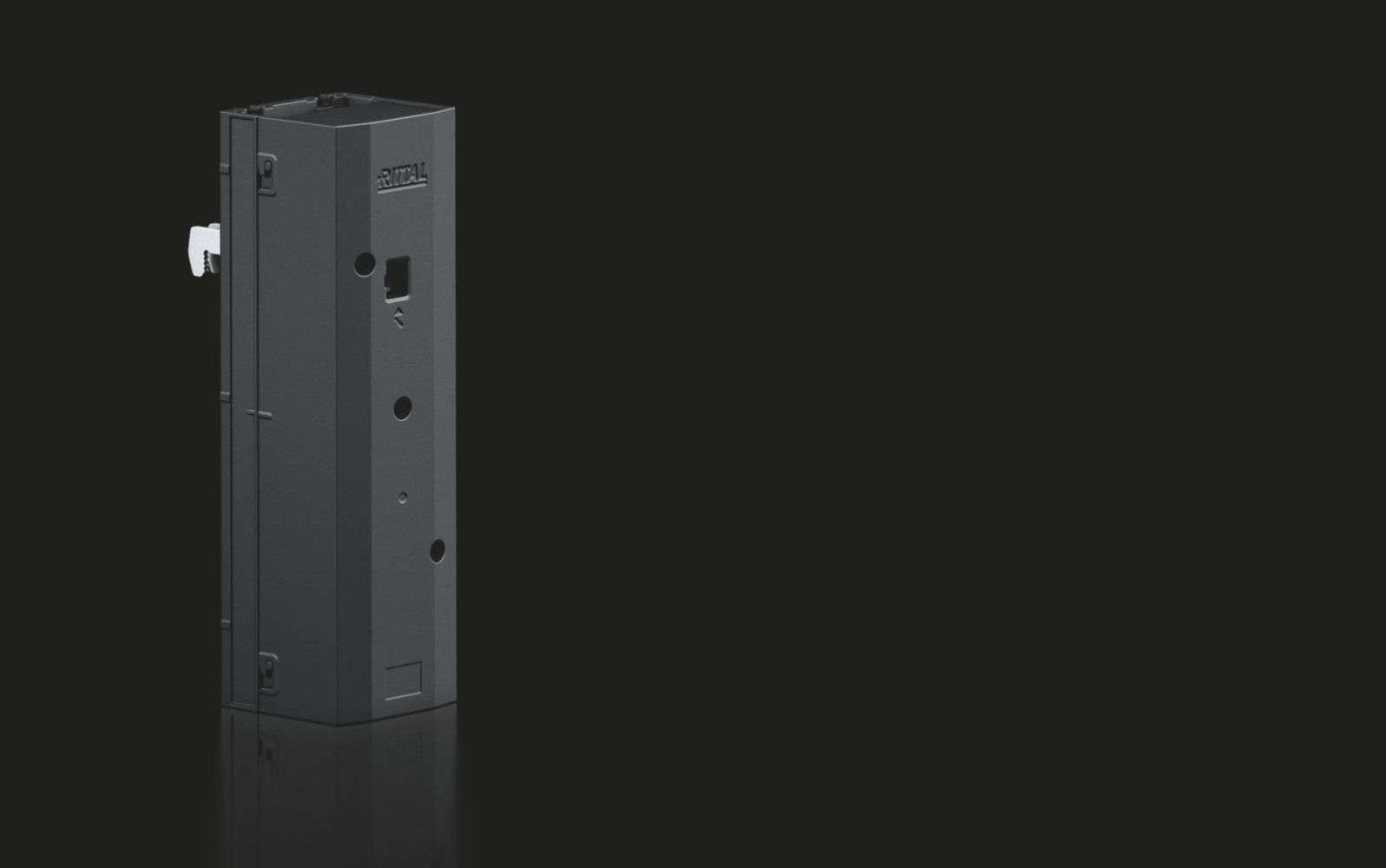

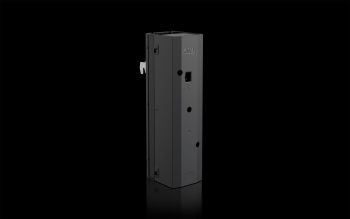

Der Rittal RX 9360210 ist ein Anschlussadapter für 60 mm Sammelschienensysteme, speziell für die RiLineX und RiLine60-Systeme konzipiert. Er dient der sicheren und effizienten Befestigung auf dem Sammelschienensystem sowie dem Kabelanschluss mit nur einer Schraube. Die Montage erfolgt durch einfaches Aufrasten auf dem RiLineX Board, wobei Anschlussleiter und Adapter gemeinsam auf der Schiene verschraubt werden. Dies ermöglicht eine stabile und zuverlässige Verbindung, die für industrielle Anwendungen ausgelegt ist.

Einsatzbereiche
Der Adapter ist für den Einsatz in industriellen Elektroinstallationen vorgesehen, insbesondere in Schaltschränken und Stromverteileranlagen, wo eine sichere und kompakte Verbindung zwischen Sammelschiene und Rundleitern erforderlich ist. Er ist geeignet für Anlagen mit einer Bemessungsspannung bis zu 800 V AC/DC (IEC) bzw. 600 V AC/DC (UL) und wird in Umgebungen mit einer Betriebstemperatur von -5 °C bis 55 °C eingesetzt. Die maximale Betriebsluftfeuchtigkeit beträgt 90 %, wobei keine Kondensation auftreten darf.

Funktionen und Ausstattung im Detail
Der Anschlussadapter verfügt über eine Schraubbefestigung, die für Schienenstärken zwischen 5 und 10 mm geeignet ist. Die Anschlussklemmen ermöglichen eine Durchverdrahtung, wodurch Leiter von oben oder unten angeschlossen werden können. Die Klemmen sind für Rundleiter mit einem Querschnitt von 2,5 bis 70 mm² ausgelegt. Die Polzahl beträgt 3-polig, was ihn für dreiphasige Anlagen geeignet macht. Die Bemessungsstromstärke für Rundleiter beträgt maximal 320 A (IEC) bzw. 280 A (UL), wobei der Nennstrom als Orientierungswert 171 A beträgt. Die Verlustleistung ist auf maximal 14 W begrenzt, was eine effiziente Wärmeableitung gewährleistet.

Technik verständlich erklärt
Der Adapter ist aus Polyamid (PA 6) gefertigt, einem robusten Kunststoff mit guter mechanischer Festigkeit und Wärmebeständigkeit. Das Material erfüllt die Brandverhaltensnorm UL 94, was eine sichere Verwendung in elektrischen Anlagen gewährleistet. Die Schutzart IP 2X nach IEC 60529 schützt vor Berührung mit Fingern und gegen das Eindringen von festen Fremdkörpern größer als 12,5 mm, jedoch nicht gegen Wasser. Die Bemessungsisolationsspannung Ui beträgt 800 V, und die Bemessungsstoßspannung Uimp liegt bei 8 kV, was die elektrische Festigkeit unter transienten Spannungsbeanspruchungen sichert. Der Verschmutzungsgrad 3 zeigt an, dass der Adapter für Umgebungen mit starker Verschmutzung, wie in Industrieanlagen, geeignet ist.

Kompatibilität und Zubehör
Der Adapter ist speziell für Sammelschienensysteme mit einem Mittenabstand von 60 mm entwickelt und passt sich an Schienen mit den Abmessungen 12 x 5/10 mm, 15 x 5/10 mm, 20 x 5/10 mm und 30 x 5/10 mm an. Als Zubehör sind das Umgreifschutzprofil RX 9365025 (Länge 1200 mm) und der Befestigungsclip RX 9365027 verfügbar, die zur Verbesserung des Berührungsschutzes und zur sicheren Montage eingesetzt werden können.

Montage und Installation
Die Montage erfolgt werkzeuggebunden durch Verschraubung auf dem RiLineX Board. Die Demontage ist ebenfalls nur mit Werkzeug möglich, was eine ungewollte Entkopplung verhindert. Die Anschlussleiter werden direkt an den Klemmen befestigt, wobei die Durchverdrahtung eine flexible Verkabelung ermöglicht. Die Klemmen sind so ausgelegt, dass sie eine sichere und dauerhafte Verbindung auch bei hohen Stromlasten gewährleisten.

Vorteile im Betrieb
Der Anschlussadapter zeichnet sich durch eine hohe Stromtragfähigkeit und Kurzschlussfestigkeit aus. Die universelle Berührungsschutzfunktion passt sich an den verwendeten Leiterquerschnitt an, was eine sichere und normgerechte Installation gewährleistet. Die kompakte Bauweise und die einfache Montage reduzieren die Installationszeit und erhöhen die Zuverlässigkeit der Anlage. Die Einhaltung der Normen IEC/EN 61439-1 und UL 508 sichert die Konformität mit internationalen Sicherheitsstandards.

Zusätzliche technische Angaben
Der Adapter ist für eine Betriebstemperatur von -5 °C bis 55 °C ausgelegt, die Lagertemperatur kann bis zu 75 °C betragen. Die Luftfeuchtigkeit im Betrieb darf 90 % nicht überschreiten, wobei keine Kondensation auftreten darf. Die Brandlast beträgt 6,963 MJ/m², und der PCF/VE (Cradle-to-Gate) ist mit 9,86 angegeben. Die Verpackungseinheit umfasst 4 Stück.

Normen und Zulassungen
Der Anschlussadapter erfüllt die Normen IEC/EN 61439-1 und UL 508. Er ist mit der UL-Zulassung (UL + C-UL listed) versehen, was seine Verwendung in den USA und Kanada ermöglicht. Die elektrischen Werte nach UL (SCCR) umfassen 10 kA bei 600 V (unprotected), 100 kA bei 600 V mit Schutzschalter (max. 250 A, DIVQ/7) sowie 100 kA bei 600 V mit Sicherung (Class J, max. 200 A, JDDZ/7).

Allgemein
Material	Polyamid (PA 6), Brandverhalten gemäß UL 94
Farbe	RAL 9005
Nennstrom (Orientierungswert, IEC)	171 A
Bemessungsstrom Rundleiter max. (IEC)	320 A
Bemessungsstrom Rundleiter max. (UL)	280 A
Elektrische Werte UL (SCCR)	10 kA - 600 V, RMS, unprotected, 100 kA - 600 V, Circuit Breaker max. 250 A, DIVQ/7, 100 kA - 600 V, Fuse Class J max. 200 A, JDDZ/7
Leitungsabgang	oben/unten
Für Schienensysteme mit Mittenabstand	60 mm
Polzahl	3-polig
Passend für Sammelschienensystem	RiLineX, RiLine60
Breite	63,2 mm
Höhe	239,4 mm
Tiefe	79,2 mm
Anschluss von Rundleitern	2,5 ‐ 70 mm²
Passend für Sammelschienen	12 x 5/10 mm, 15 x 5/10 mm, 20 x 5/10 mm, 30 x 5/10 mm
Bemessungsspannung	800 V AC, 800 V DC, 600 V AC (UL), 600 V DC (UL)
Verschmutzungsgrad	3
Normen	IEC/EN 61439-1, UL 508
Bemessungsstoßspannung Uimp	8 kV
Bemessungsisolationsspannung Ui	800 V
Verlustleistung max.	14 W
Schutzart IP nach IEC 60 529	IP 2X
Betriebs-Luftfeuchtigkeit max.	90 %
Betriebstemperaturbereich	-5 °C...55 °C
Lagertemperaturbereich	-25 °C...75 °C
Luftfeuchtigkeit (nicht kondensierend)	10...90 %
Brandlast	6,963 MJ/m²
PCF/VE (Cradle-to-Gate)	9,86

---
