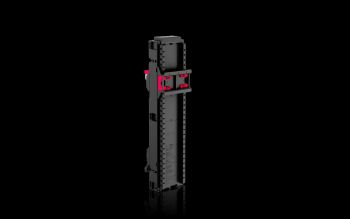

Rittal 9360707 RX Geräteträger B:54 mm 1=4 content_copy

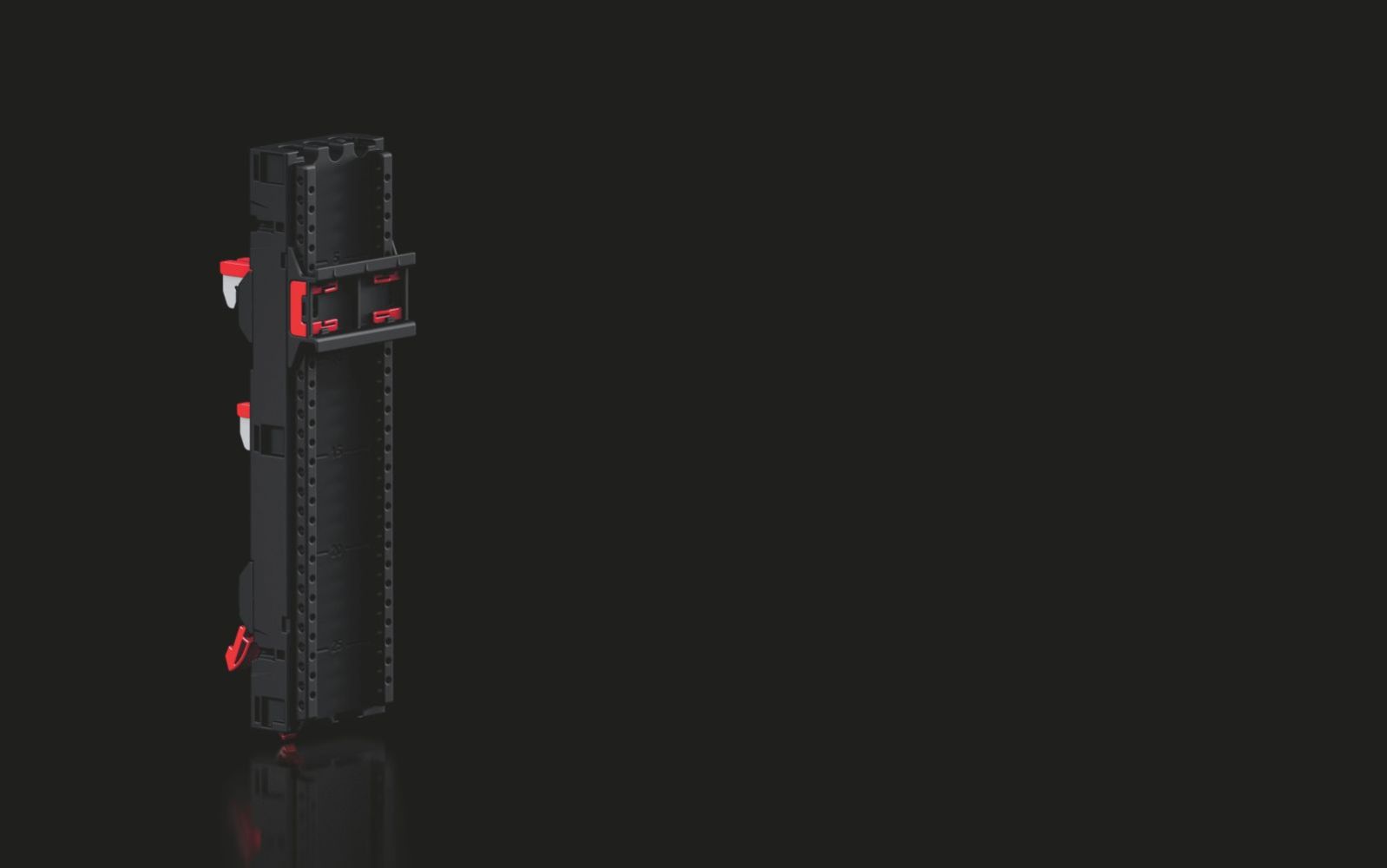

Der Rittal RX 9360707 ist ein Geräteträger für Sammelschienensysteme mit 60 mm Mittenabstand, speziell für die Montage von Betriebsmitteln wie Motorstartern oder Schaltgeräten auf Hutschienen ausgelegt. Das Bauteil verfügt über eine Breite von 54 mm und ist ohne Kontaktsystem konzipiert, was es ideal für die Befestigung breiterer Geräte auf dem Board macht. Es ist für die Plattformen RiLineX und RiLine60 geeignet und ermöglicht eine flexible Montage auf Sammelschienen mit den Abmessungen 15 x 5/10 mm, 20 x 5/10 mm sowie 30 x 5/10 mm. Die Tragschiene ist einpolig und für eine 3-polige Anwendung ausgelegt, wobei die Bemessungsspannung bis zu 690 V AC sowie 600 V AC (UL) und 600 V DC (UL) reicht.

Einsatzbereiche
Der Geräteträger wird in industriellen Elektroanlagen eingesetzt, wo eine sichere und stabile Montage von Schalt- und Schutzgeräten auf Sammelschienen erforderlich ist. Er ist besonders geeignet für Anlagen, in denen breitere Baugruppen montiert werden müssen, die nicht in standardisierte Hutschienen passen. Die Verwendung in RiLineX- und RiLine60-Systemen ermöglicht eine modulare und standardisierte Installation, die die Planung und Wartung vereinfacht.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Aufrastmontage, die eine einfache und schnelle Befestigung auf der Sammelschiene ermöglicht. Die Tragschiene ist verstellbar, sodass sie sich an verschiedene Schienenstärken (5 mm oder 10 mm) anpassen lässt. Die Steckverriegelung sorgt für eine sichere Fixierung des Gerätes, wobei optional ein Verschiebeschutz zur Verhinderung ungewollter Bewegungen während des Betriebs hinzugefügt werden kann. Die Verwendung von abgestimmtem Zubehör reduziert die Artikelvielfalt und erhöht die Effizienz bei der Montage.

Technik verständlich erklärt
Der Geräteträger besteht aus Polyamid (PA 6), einem robusten Kunststoff, der eine hohe mechanische Festigkeit und Wärmebeständigkeit bietet. Das Material erfüllt die Anforderungen an das Brandverhalten gemäß UL 94, was eine sichere Verwendung in elektrischen Anlagen gewährleistet. Die Farbgebung erfolgt in RAL 9005 (schwarz) und RAL 35745 (grau), was eine gute Sichtbarkeit und Integration in bestehende Anlagen ermöglicht. Die Abmessungen betragen 54 mm (Breite), 239,4 mm (Höhe) und 36,2 mm (Tiefe), wobei die Tragschiene eine Länge von 8 mm aufweist. Die Brandlast beträgt 3,849 MJ/m², was die Feuerlast im System quantifiziert.

Kompatibilität und Zubehör
Der Geräteträger ist kompatibel mit den Sammelschienensystemen RiLineX und RiLine60. Er kann mit verschiedenen Zubehörteilen kombiniert werden, darunter Verbindungspins, Umgreifschutzprofile, Befestigungsclips, Arretierungskeile, Tragschienen mit Höhenverstellung, Verschiebeschutz und Erweiterungsblöcke. Diese Komponenten ermöglichen eine anpassungsfähige Montage und sichern die Positionierung der Geräte.

Montage und Installation
Die Montage erfolgt durch einfaches Aufstecken der Tragschiene auf die Sammelschiene. Die Verriegelung erfolgt über eine Steckverriegelung, die eine sichere Befestigung gewährleistet. Bei Bedarf kann ein Verschiebeschutz montiert werden, um das Gerät während des Betriebs zu fixieren. Die Anpassung an unterschiedliche Schienenstärken erfolgt durch einfache Einstellung der Tragschiene.

Vorteile im Betrieb
Der Geräteträger reduziert die Komplexität bei der Montage durch standardisierte Komponenten und ermöglicht eine schnelle Installation. Die Verwendung von abgestimmtem Zubehör verringert die Anzahl der benötigten Artikel und erleichtert die Wartung. Die robuste Konstruktion aus Polyamid sorgt für eine lange Lebensdauer und hohe Zuverlässigkeit in industriellen Umgebungen.

Allgemein
Ausführung	ohne Kontaktsystem
Material	Polyamid (PA 6), Brandverhalten gemäß UL 94
Farbe	RAL 9005, RAL 35745
Für Schienensysteme mit Mittenabstand	60 mm
Breite	54 mm
Höhe	239,4 mm
Tiefe	36,2 mm
Passend für Sammelschienen	15 x 5/10 mm, 20 x 5/10 mm, 30 x 5/10 mm
Passend für Sammelschienensystem	RiLineX, RiLine60
Polzahl	3-polig
Tragschienen Anzahl	1
Bemessungsspannung	690 V AC, 600 V AC (UL), 600 V DC (UL)
Brandlast	3,849 MJ/m²
PCF/VE (Cradle-to-Gate)	7,69

---
