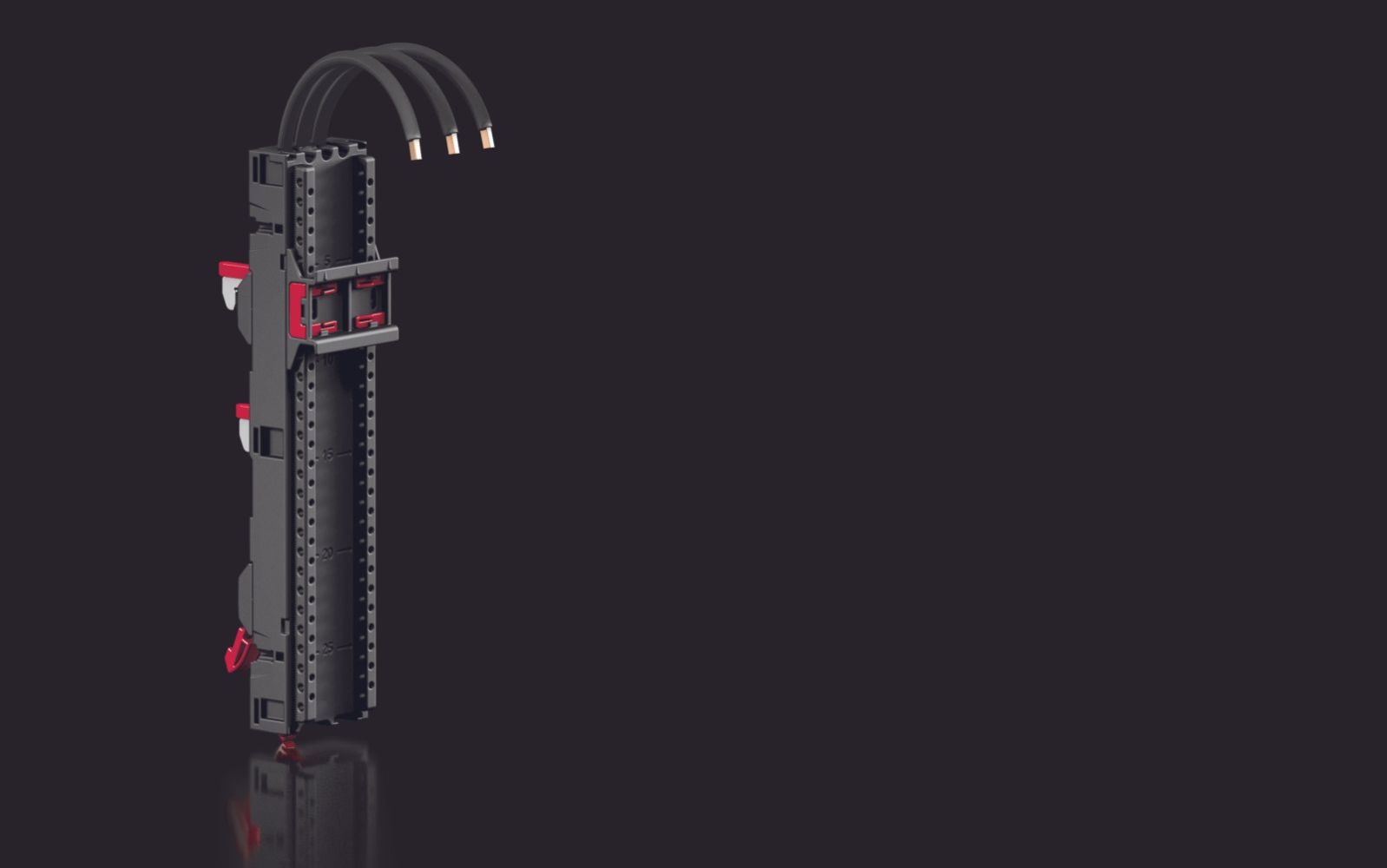

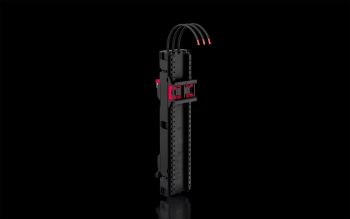

Rittal 9360730 RX Geräteadapter 32 A AWG 10 3-polig B:45 mm 1=4 content_copy

Der Rittal Geräteadapter Typ RX 9360730 ist ein 3-poliger Montageelement für Schaltschränke, speziell konzipiert für die Installation von Betriebsmitteln wie Motorstartern auf 60 mm Sammelschienensystemen wie RiLineX oder RiLine60. Das Gerät verfügt über eine vorkonfektionierte Anschlussleitung mit einem Längenmaß von 160 mm, die im unteren Bereich abgeht, und ermöglicht somit eine direkte und sichere Verbindung zu den Sammelschienen. Die Tragschiene ist werkzeuglos verstellbar und ermöglicht eine Aufrastmontage der Geräte, wodurch die Montagezeit reduziert und die Montagegenauigkeit erhöht wird. Die Breite des Adapters beträgt 45 mm, die Höhe 239,4 mm und die Tiefe 36,2 mm, wodurch er sich in standardisierten Schaltschrankkonfigurationen gut integrieren lässt.

Einsatzbereiche
Der Geräteadapter wird primär im industriellen Elektroanlagenbau eingesetzt, wo eine sichere und schnelle Montage von Schalt- und Schutzgeräten auf Sammelschienen erforderlich ist. Er ist geeignet für Anwendungen in der Fertigungsautomatisierung, in der Energieverteilung und in der Prozesssteuerung, wo eine hohe Zuverlässigkeit und Wartungsfreundlichkeit gefordert sind. Die Verwendung in Schaltschränken mit 60 mm Mittenabstand ist standardisiert, wodurch die Kompatibilität mit bestehenden Systemen gewährleistet ist.

Funktionen und Ausstattung im Detail
Der Adapter ist mit einer Tragschiene ausgestattet, die sich werkzeuglos anpassen lässt, um verschiedene Sammelschienenstärken (5 mm oder 10 mm) und -breiten (15 mm, 20 mm, 30 mm) zu kompensieren. Die Anschlussleitungen haben eine AWG 10-Querschnittsbezeichnung, was einem Kabelquerschnitt von 6 mm² entspricht, und sind für einen Nennstrom von 40 A ausgelegt. Die Bemessungsspannung beträgt 690 V AC, ergänzt durch UL-Zulassungen für 600 V AC und 600 V DC, was die Verwendung in internationalen Anlagen ermöglicht. Die Schutzart IP 2XB nach IEC 60 529 schützt vor Berührung mit Fingern und gegen festen Fremdkörpern, jedoch nicht gegen Spritzwasser oder Staub, weshalb er für Innenrauminstallationen vorgesehen ist.

Technik verständlich erklärt
Die Bemessungsisolationsspannung Ui von 1.000 V und die Bemessungsstoßspannung Uimp von 8 kV gewährleisten eine ausreichende elektrische Isolation, um Überspannungen und Kurzschlüsse zu vermeiden. Der Verschmutzungsgrad 3 bedeutet, dass der Adapter für Umgebungen mit erhöhter Verschmutzung, wie industrielle Produktionshallen, geeignet ist, wo Schmutz und Feuchtigkeit die Isolation beeinträchtigen könnten. Das Material Polyamid (PA 6) bietet eine hohe mechanische Stabilität und ist gemäß UL 94 flammhemmend, was die Brandsicherheit erhöht. Die Betriebstemperaturbereich von -5 °C bis 55 °C und die Lagertemperaturbereich von -25 °C bis 75 °C ermöglichen eine flexible Nutzung in verschiedenen klimatischen Bedingungen.

Kompatibilität und Zubehör
Der Adapter ist speziell für RiLineX und RiLine60 Sammelschienensysteme konzipiert. Er ist mit verschiedenen Zubehörteilen kombinierbar, wie dem Verschiebeschutz für Tragschiene B: 45 mm, dem Umgreifschutzprofil oder Befestigungsclips, um die Montage zu sichern und die Geräte vor unbeabsichtigtem Verschieben zu schützen. Zusätzlich sind Tragschienen mit Verriegelungsclip oder Höhenverstellung verfügbar, um die Montage an unterschiedlichen Sammelschienenprofilen zu optimieren. Die Erweiterungsblöcke für Geräteadapter ermöglichen eine flexible Erweiterung der Montagekapazität.

Montage und Installation
Die Montage erfolgt durch einfaches Aufrasten der Tragschiene auf die Sammelschiene, wobei die werkzeuglose Verstellung die Anpassung an unterschiedliche Schienenstärken ermöglicht. Die vorkonfektionierten Anschlussleitungen reduzieren die Montagezeit und minimieren Fehlerquellen. Die Steckverriegelung der Tragschiene sorgt für eine sichere Befestigung des Geräts. Die Installation erfolgt ohne zusätzliche Werkzeuge, was die Montage im industriellen Umfeld beschleunigt.

Vorteile im Betrieb
Der Geräteadapter reduziert die Artikelvielfalt durch abgestimmtes Zubehör und ermöglicht eine standardisierte Montage. Die werkzeuglose Verstellung und die vorkonfektionierten Leitungen erhöhen die Montageeffizienz. Die hohe mechanische Stabilität des Polyamidmaterials und die flammhemmende Eigenschaft nach UL 94 erhöhen die Sicherheit im Betrieb. Die Zulassungen nach IEC 61 439-1/-2 und UL 508 garantieren die Konformität mit internationalen Sicherheitsnormen, was die Verwendung in verschiedenen Märkten ermöglicht. Die Betriebs-Luftfeuchtigkeit bis zu 90 % (nicht kondensierend) erlaubt den Einsatz in feuchten Umgebungen, solange keine Kondensation auftritt.

Allgemein
Ausführung	mit Anschlussleitung
Material	Polyamid (PA 6), Brandverhalten gemäß UL 94
Farbe	RAL 9005, RAL 35745
Anschlussleitungen (AWG)	AWG 10
Nennstrom (max.)	40 A
Bemessungsstrom Rundleiter	40 A
Bemessungsstrom Rundleiter (UL)	40 A
Leitungsabgang	unten
Für Schienensysteme mit Mittenabstand	60 mm
Länge Anschlussleitung	160 mm
Polzahl	3-polig
Passend für Sammelschienensystem	RiLineX, RiLine60
Breite	45 mm
Höhe	239,4 mm
Tiefe	36,2 mm
Tragschienen Anzahl/Höhe	1 / 10 mm
Passend für Sammelschienen	15 x 5/10 mm, 20 x 5/10 mm, 30 x 5/10 mm
Bemessungsspannung	690 V AC, 600 V AC (UL), 600 V DC (UL)
Verschmutzungsgrad	3
Normen	IEC 61 439-1/-2, UL 508
Bemessungsstoßspannung Uimp	8 kV
Bemessungsisolationsspannung Ui	1.000 V
Schutzart IP nach IEC 60 529	IP 2XB
Betriebs-Luftfeuchtigkeit max.	90 %
Betriebstemperaturbereich	-5 °C...55 °C
Lagertemperaturbereich	-25 °C...75 °C
Luftfeuchtigkeit (nicht kondensierend)	10...90 %
Brandlast	3,419 MJ/m²
Kupferanteil (kg/Stück)	0,088
PCF/VE (Cradle-to-Gate)	9,34

---
