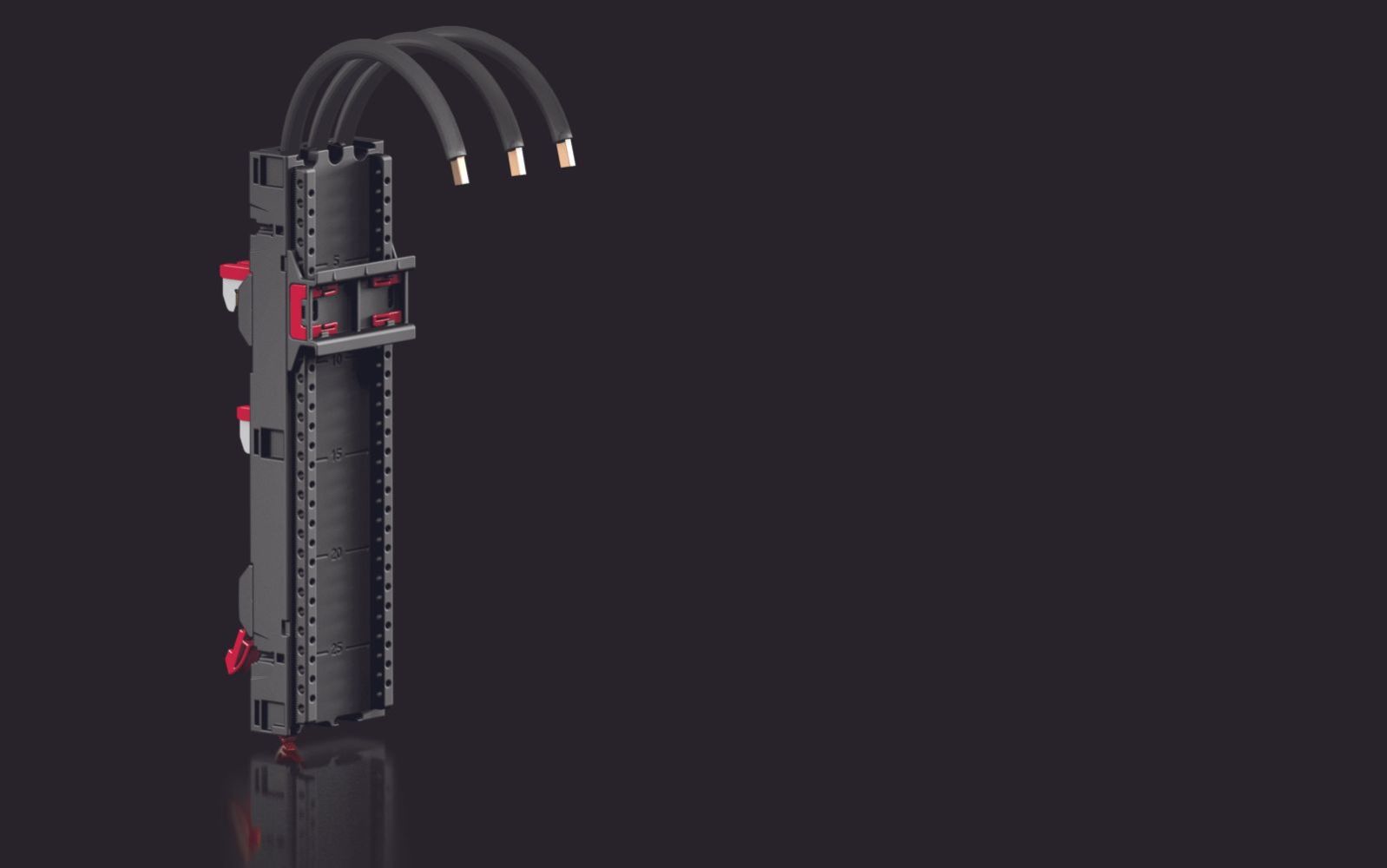

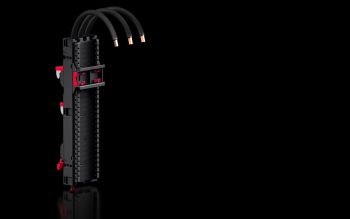

Rittal 9360760 RX Geräteadapter 65 A AWG 6 3-polig B:54 mm 1=4 content_copy

Der Rittal RX 9360760 ist ein Geräteadapter für die Montage von Betriebsmitteln wie Motorstartern oder Schaltgeräten auf Sammelschienensystemen mit einem Mittenabstand von 60 mm, insbesondere für die RiLineX- und RiLine60-Systeme. Er verfügt über eine 3-polige Ausführung mit einem Nennstrom von 65 A und ist mit vorkonfektionierten Anschlussleitungen ausgestattet, die eine schnelle und sichere Verkabelung ermöglichen. Die Anschlussleitungen haben eine Querschnittsangabe von AWG 6, was einem Kabelquerschnitt von 16 mm² entspricht, und sind mit einem Leitungsabgang unten versehen. Die Länge der Anschlussleitungen beträgt 130 mm, was eine ausreichende Verbindungslänge für typische Installationen bietet.

Einsatzbereiche
Der Adapter ist für den Einsatz in industriellen Elektroanlagen konzipiert, wo eine sichere und schnelle Montage von Schalt- und Schutzgeräten auf Sammelschienen erforderlich ist. Er eignet sich insbesondere für Anlagen mit einer Bemessungsspannung bis zu 690 V AC und 600 V DC (UL), wobei die elektrischen Werte gemäß UL 508 und IEC 61 439-1/-2 zertifiziert sind. Die Bemessungsisolationsspannung Ui beträgt 1.000 V, und die Bemessungsstoßspannung Uimp beträgt 8 kV, was eine hohe elektrische Festigkeit gewährleistet. Die Schutzart IP 2XB nach IEC 60 529 schützt vor Berührung mit Fingern und gegen festen Fremdkörpern, jedoch nicht gegen Wasser oder Staub – die Anwendung erfolgt daher in geschlossenen Schaltschränken.

Funktionen und Ausstattung im Detail
Ein zentrales Merkmal des Geräteadapters ist die montierte, werkzeuglos verstellbare Tragschiene, die eine Aufrastmontage der Geräte ermöglicht. Die Tragschiene ist für eine Höhe von 10 mm ausgelegt und kann an Sammelschienen mit einer Dicke von 5 mm oder 10 mm und einer Breite von 15 mm, 20 mm oder 30 mm angepasst werden. Die einfache Steckverriegelung der Tragschiene ermöglicht eine schnelle und sichere Montage ohne Werkzeug. Optional kann ein Geräteverschiebeschutz verwendet werden, um das Gerät während des Betriebs zu fixieren. Die Abmessungen des Adapters betragen 54 mm (Breite), 239,4 mm (Höhe) und 36,2 mm (Tiefe), was ihn für Standard-Schalttafeln geeignet macht.

Technik verständlich erklärt
Der Adapter ist aus Polyamid (PA 6) gefertigt, einem robusten Kunststoff mit guter mechanischer Festigkeit und Wärmebeständigkeit. Das Material erfüllt die Anforderungen an das Brandverhalten gemäß UL 94, was eine sichere Verwendung in elektrischen Anlagen gewährleistet. Die Bemessungsspannung von 690 V AC und 600 V DC (UL) deckt die meisten industriellen Anwendungen ab. Die Verschmutzungsgrad 3 nach IEC 60 664-1 zeigt an, dass der Adapter für Umgebungen mit erhöhter Verschmutzung geeignet ist, beispielsweise in Produktionshallen. Die Betriebstemperaturbereich liegt zwischen -5 °C und 55 °C, wobei die Lagerung bis zu 75 °C möglich ist. Die maximale Betriebsluftfeuchtigkeit beträgt 90 %, wobei keine Kondensation auftreten darf.

Kompatibilität und Zubehör
Der Adapter ist speziell für die RiLineX- und RiLine60-Sammelschienensysteme entwickelt, die einen Mittenabstand von 60 mm aufweisen. Er ist mit verschiedenen Zubehörteilen kombinierbar, darunter Verbindungspins, Umgreifschutzprofile, Befestigungsclips, Arretierungskeile, Tragschienen mit Höhenverstellung und Verschiebeschutz. Diese Komponenten ermöglichen eine flexible und sichere Montage verschiedener Geräte und reduzieren die Artikelvielfalt durch abgestimmtes Zubehör. Die Tragschiene kann auch mit Arretierungsschrauben oder Arretierungspins gesichert werden, um eine ungewollte Verschiebung zu verhindern.

Montage und Installation
Die Montage erfolgt durch einfaches Aufstecken der Tragschiene auf die Sammelschiene, wobei die werkzeuglose Verstellung die Anpassung an unterschiedliche Schienenstärken (5/10 mm) ermöglicht. Die vorkonfektionierten Anschlussleitungen erleichtern die Verkabelung, da keine zusätzlichen Kabel verlegt werden müssen. Die Aufrastmontage der Geräte auf der Tragschiene ist schnell und sicher, wodurch die Installationszeit reduziert wird. Die Einhaltung der vorgesehenen Montagevorschriften gewährleistet eine sichere und dauerhafte Verbindung.

Vorteile im Betrieb
Der Rittal RX 9360760 bietet eine reduzierte Artikelvielfalt durch standardisiertes Zubehör, was die Planung und Bestellung vereinfacht. Die werkzeuglose Montage und die schnelle Verkabelung durch vorkonfektionierte Leitungen verkürzen die Installationszeit. Die hohe elektrische Festigkeit und die Zulassung nach IEC 61 439-1/-2 sowie UL 508 gewährleisten die Sicherheit in industriellen Anlagen. Die Verstellbarkeit der Tragschiene ermöglicht eine flexible Anpassung an verschiedene Schienenprofile, was die Einsatzmöglichkeiten erweitert. Die robuste Konstruktion aus PA 6 und die gute Wärmebeständigkeit sorgen für eine lange Lebensdauer unter industriellen Bedingungen.

Allgemein
Ausführung	mit Anschlussleitung
Material	Polyamid (PA 6), Brandverhalten gemäß UL 94
Farbe	RAL 9005, RAL 35745
Anschlussleitungen (AWG)	AWG 6
Nennstrom (max.)	65 A
Bemessungsstrom Rundleiter	65 A
Bemessungsstrom Rundleiter (UL)	65 A
Elektrische Werte UL (SCCR)	600 V / 7,5 kA SCCR unprotected AC UL, 100 kA - 600 V, Fuse Class RK5 max. 60 A, JDDZ/7, 22 kA - 600 V, Combination Motor Controller max. 40 A, NKJH/7, 20 kA - 600 V, Circuit Breaker max. 60 A, DIVQ/7, 65 kA - 480 V, Combination Motor Controller max. 52 A, NKJH/7
Leitungsabgang	unten
Für Schienensysteme mit Mittenabstand	60 mm
Länge Anschlussleitung	130 mm
Polzahl	3-polig
Passend für Sammelschienensystem	RiLineX, RiLine60
Breite	54 mm
Höhe	239,4 mm
Tiefe	36,2 mm
Tragschienen Anzahl/Höhe	1 / 10 mm
Passend für Sammelschienen	15 x 5/10 mm, 20 x 5/10 mm, 30 x 5/10 mm
Bemessungsspannung	690 V AC, 600 V AC (UL), 600 V DC (UL)
Verschmutzungsgrad	3
Normen	IEC 61 439-1/-2, UL 508
Bemessungsstoßspannung Uimp	8 kV
Bemessungsisolationsspannung Ui	1.000 V
Schutzart IP nach IEC 60 529	IP 2XB
Betriebs-Luftfeuchtigkeit max.	90 %
Betriebstemperaturbereich	-5 °C...55 °C
Lagertemperaturbereich	-25 °C...75 °C
Luftfeuchtigkeit (nicht kondensierend)	10...90 %
Brandlast	3,763 MJ/m²
Kupferanteil (kg/Stück)	0,145
PCF/VE (Cradle-to-Gate)	13,53

---
