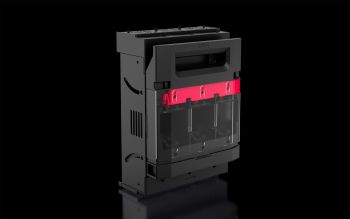

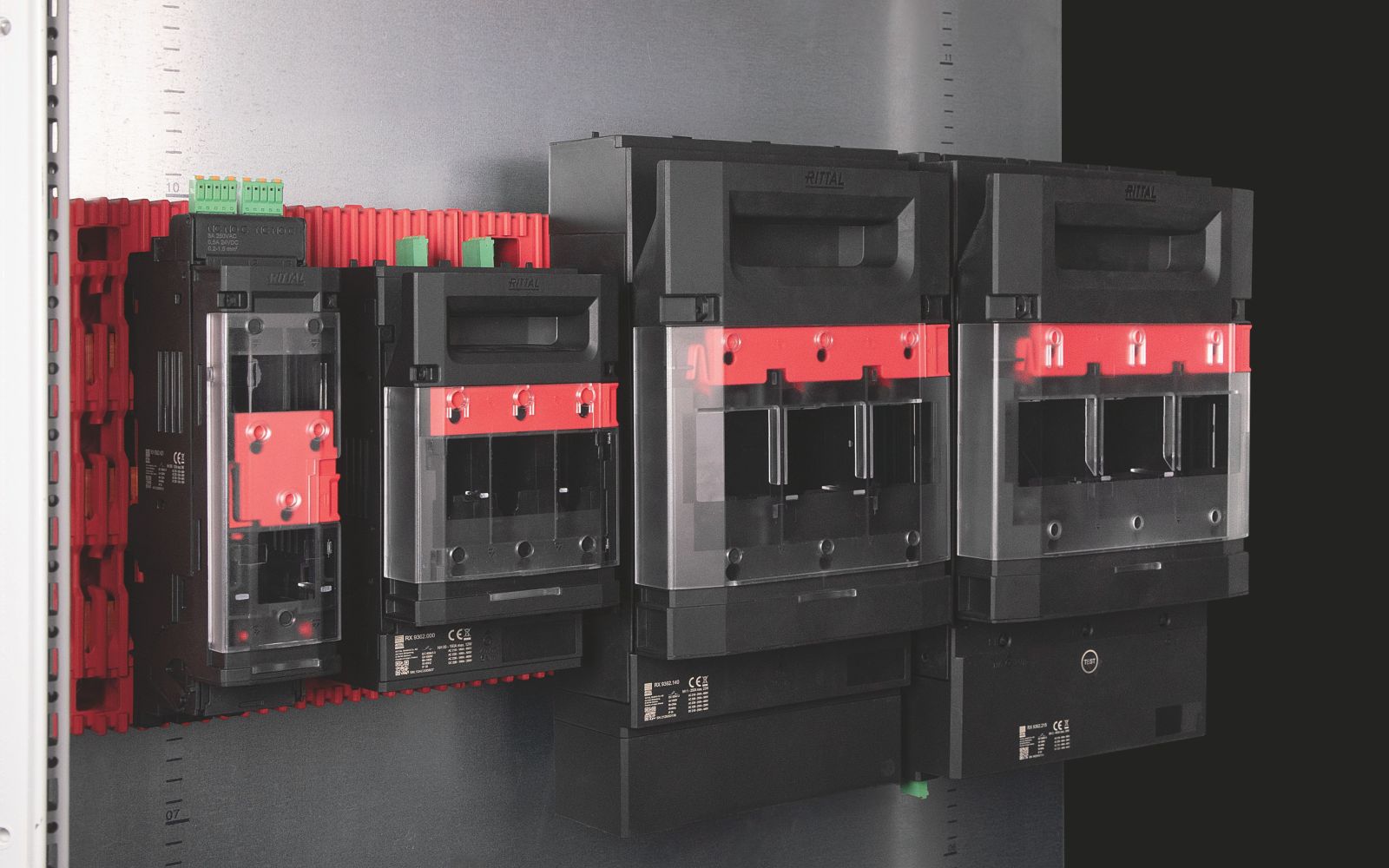

Rittal 9362310 RX NH-Sicherungslasttrennschalter Gr.3 630A 3p Schraube content_copy

Der Rittal RX 9362310 ist ein NH-Sicherungslasttrenner in Größe 3, speziell für 60 mm Sammelschienensysteme konzipiert. Er dient als Leistungstrenner in industriellen Elektroanlagen und ermöglicht die sichere Trennung von Stromkreisen unter Lastbedingungen. Das Gerät ist für die Montage auf RiLineX- und RiLine60-Schienensystemen ausgelegt und bietet eine 3-polige Ausführung mit einer Bemessungsbetriebsspannung von 690 V AC. Die Sicherungseinsätze sind für NH-Größe 3 ausgelegt, was eine hohe Leistungsfähigkeit bei der Absicherung von elektrischen Anlagen gewährleistet.

Einsatzbereiche
Der Trenner ist für den Einsatz in industriellen und gewerblichen Elektroanlagen vorgesehen, insbesondere in Umgebungen, in denen eine sichere und zuverlässige Stromtrennung erforderlich ist. Er ist geeignet für Anlagen mit einer Bemessungsstromstärke von 630 A, wobei die genaue Stromstärke nicht explizit im Produkttext genannt wird, aber aus der NH-Größe 3 und der Produktkategorie ableitbar ist. Die Anwendung erfolgt in Schaltanlagen, die auf 60 mm Sammelschienen montiert sind, wobei die Schienenstärken 15 x 5/10 mm, 20 x 5/10 mm und 30 x 5/10 mm unterstützt werden.

Funktionen und Ausstattung im Detail
Der Deckel des Trenners ist abschließbar und plombierbar, was eine sichere und dokumentierte Betriebszustandsüberwachung ermöglicht. Eine visuelle Sicherungsüberwachung erlaubt es, den Zustand der eingebauten Sicherung direkt am Gerät zu erkennen. Die sichere Spannungsprüfung erfolgt über integrierte Messstellen am Deckel, die eine Prüfung ohne direkten Kontakt mit lebendigen Teilen ermöglichen. Eine Parkposition für den Deckel erleichtert Wartungsarbeiten, da der Deckel in einer stabilen, geöffneten Position gehalten werden kann.

Technik verständlich erklärt
Die elektrische Verbindung erfolgt über einen Schraubanschluss M10, der eine sichere und mechanisch stabile Befestigung von Leitungen gewährleistet. Der Leitungsabgang kann werkzeuglos individuell auf oben oder unten umgerüstet werden, was eine flexible Installation in verschiedenen Schaltanlagen ermöglicht. Die Kontaktbahnen bestehen aus Elektrolytkupfer, versilbert, was eine hohe elektrische Leitfähigkeit und Korrosionsbeständigkeit gewährleistet. Das Gehäuse ist aus Polyamid (PA 6) gefertigt, das gemäß UL 94 ein gutes Brandverhalten aufweist. Die Schutzart IP 2XB nach IEC 60 529 schützt vor Berührung mit Fingern und gegen festen Fremdkörpern, jedoch nicht gegen Wasser oder Staub. Der Verschmutzungsgrad 3 ist für Umgebungen mit erhöhter Verschmutzungsgefahr vorgesehen, wie sie in Industrieanlagen häufig vorkommen.

Kompatibilität und Zubehör
Der Trenner ist für die Montage auf RiLineX und RiLine60-Sammelschienensystemen ausgelegt. Passendes Zubehör umfasst unter anderem die Anschlussraum-1=2 Abdeckung für NH-Trenner Gr.3 (RX 9365533), die Rahmenklemme 1=3 f. NH-Trenner Gr. 2/3 (RX 9365543), das Umgreifschutzprofil 1=4 L:1200 mm (RX 9365025), den Befestigungsclip 1=24 für Umgreifschutzprofil (RX 9365027) sowie den Mikroschalter 1=5 für NH-Trenner Gr.00-3 (RX 9365505). Diese Komponenten können zur Erweiterung der Funktionalität oder zur Sicherheitserhöhung eingesetzt werden.

Montage und Installation
Die Montage erfolgt direkt auf 60 mm Sammelschienen, wobei die Schienenstärke anpassbar ist. Die werkzeuglose Umrüstung des Leitungsabgangs ermöglicht eine flexible Installation ohne zusätzliche Werkzeuge. Die Abmessungen betragen 250 mm (Breite) × 298,4 mm (Höhe) × 134,9 mm (Tiefe), was eine kompakte Integration in Schaltanlagen ermöglicht. Die Betriebstemperatur liegt zwischen -5 °C und 35 °C, während die Lagertemperatur zwischen -25 °C und 70 °C liegen darf.

Vorteile im Betrieb
Der Trenner bietet eine hohe Betriebssicherheit durch die integrierten Sicherheitsfunktionen wie Abschließbarkeit, Plombierbarkeit und visuelle Überwachung. Die Parkposition und der werkzeuglose Leitungsabgang reduzieren die Montage- und Wartungszeiten. Die Verwendung von versilbertem Elektrolytkupfer für die Kontaktbahnen gewährleistet eine lange Lebensdauer und hohe Zuverlässigkeit. Die Prüfgrundlage IEC/DIN EN 60 947-3 und DIN EN 60 269-2 (Sicherungseinsätze) sichert die Konformität mit internationalen Normen.

Allgemein
Ausführung	Für 60 mm Sammelschienensysteme
Material	Polyamid (PA 6), Brandverhalten gemäß UL 94, Kontaktbahnen: Elektrolytkupfer, versilbert
Farbe	RAL 9005, RAL 35745
Für Schienensysteme mit Mittenabstand	60 mm
Leitungsabgang	oben/unten
Anschlussart (elektrisch)	Schraube M10
Sicherungseinsätze	NH 3
Bemessungsbetriebsspannung	690 V AC
Für NH-Größe	3
Prüfgrundlage	IEC/DIN EN 60 947-3, DIN EN 60 269-2 (Sicherungseinsätze)
Breite	250 mm
Höhe	298,4 mm
Tiefe	134,9 mm
Betriebstemperaturbereich	-5 °C...35 °C
Lagertemperaturbereich	-25 °C...70 °C
Passend für Sammelschienen	15 x 5/10 mm, 20 x 5/10 mm, 30 x 5/10 mm
Passend für Sammelschienensystem	RiLineX, RiLine60
Polzahl	3-polig
Verschmutzungsgrad	3
Schutzart IP nach IEC 60 529	IP 2XB
Brandlast	47,58 MJ/m²
Verlustleistung max.	101 W
Kupferanteil (kg/Stück)	2,255
PCF/VE (Cradle-to-Gate)	30,42

---
