Rittal 9363420 RX NH-Sicherungslasttrenner Gr.000 125 A 3p Klemme content_copy

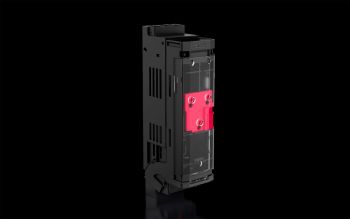

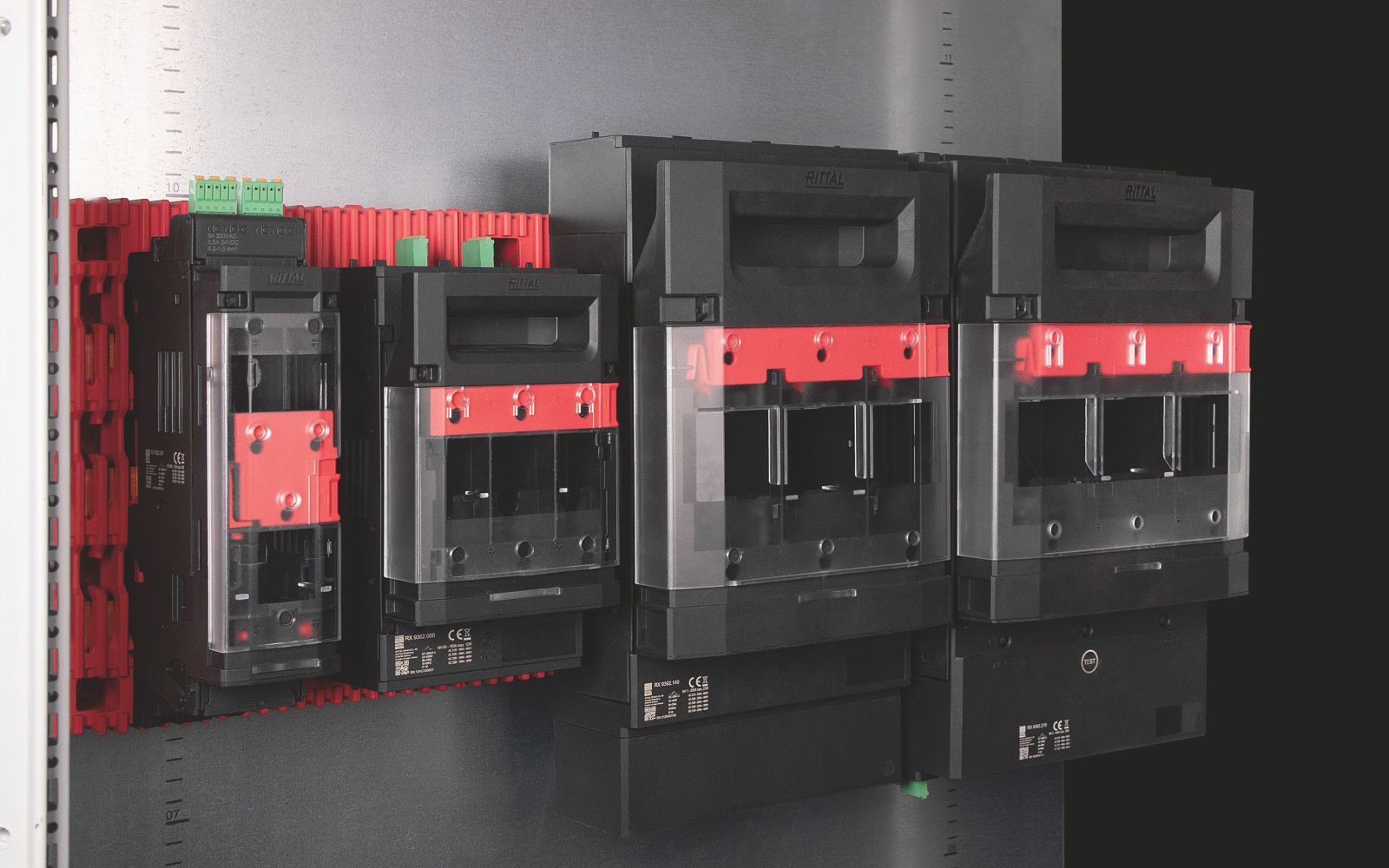

Der Rittal RX 9363420 ist ein NH-Sicherungslasttrenner in Größe 000, speziell für den Montageplattenaufbau konzipiert. Er dient als Leistungstrenner in industriellen Elektroanlagen und ermöglicht die sichere Trennung von Stromkreisen unter Verwendung von NH-Sicherungseinsätzen. Das Gerät ist für den Einsatz in Schaltschränken und Verteilungen ausgelegt, wo eine zuverlässige und sichtbare Absicherung sowie eine einfache Wartung erforderlich sind.

Einsatzbereiche
Der Trenner ist für Anwendungen in der industriellen Elektrotechnik geeignet, insbesondere in Anlagen mit einer Bemessungsbetriebsspannung von 690 V AC. Er wird in Schaltanlagen eingesetzt, wo eine 3-polige Trennung erforderlich ist, beispielsweise in Antriebstechnik, Beleuchtungssystemen oder Maschinensteuerungen. Die Gebrauchskategorie umfasst AC-23B (400 V/100 A), AC-21B (500 V/100 A), AC-21B (690 V/100 A) sowie DC-22B (250 V/100 A), was die Verwendung in verschiedenen Betriebsarten ermöglicht.

Funktionen und Ausstattung im Detail
Der Deckel des Trenners ist abschließbar und plombierbar, was eine unerlaubte Manipulation verhindert und die Einhaltung von Sicherheitsvorschriften gewährleistet. Eine visuelle Sicherungsüberwachung ermöglicht es, den Zustand der eingebauten NH-Sicherungseinsätze direkt zu erkennen. Die sichere Spannungsprüfung erfolgt über integrierte Messstellen am Deckel, die eine Prüfung ohne direkten Kontakt mit leitenden Teilen ermöglichen. Eine Parkposition für den Deckel erleichtert Wartungsarbeiten, da der Deckel in einer stabilen, geöffneten Position gehalten werden kann.

Technik verständlich erklärt
Das Gerät ist aus Polyamid (PA 6) gefertigt, das gemäß UL 94 ein bestimmtes Brandverhalten aufweist, was die Brandsicherheit erhöht. Die Kontaktbahnen bestehen aus Elektrolytkupfer, versilbert, was eine hohe elektrische Leitfähigkeit und Korrosionsbeständigkeit gewährleistet. Die Anschlussart erfolgt über Rahmenklemmen, die für den Anschluss von Rundleitern ausgelegt sind. Die maximalen Querschnitte betragen 16 mm² für Rundleiter ohne Aderendhülse und 50 mm² für feindrähtige Leiter mit Aderendhülse. Die Bemessungsisolationsspannung Ui beträgt 1.000 kV, was eine hohe elektrische Isolation garantiert. Die Schutzart IP 2XB schützt vor Berührung mit Fingern und gegen vertikalen Tropfwasser, jedoch nicht gegen Sprühwasser oder Staub – somit ist das Gerät für Innenbereiche geeignet.

Kompatibilität und Zubehör
Der Trenner ist für NH-Größe 000 ausgelegt und kompatibel mit entsprechenden Sicherungseinsätzen. Als passendes Zubehör wird der Mikroschalter RX 9365500 angeboten, der für den Einsatz mit NH-Trennern der Größe 000 vorgesehen ist. Dieser kann zur Signalisierung des Schalterzustands oder zur Integration in Steuerungen verwendet werden.

Montage und Installation
Der Trenner wird auf Montageplatten montiert, wobei der Leitungsabgang oben oder unten erfolgen kann. Ein werkzeugloser Umbau des Leitungsabgangs ist möglich, was die Installation und Wartung vereinfacht. Die Montage erfolgt an Schienen mit einer Breite von 15, 20 oder 30 mm und einer Dicke von 5 oder 10 mm.

Vorteile im Betrieb
Die Kombination aus visueller Sicherungsüberwachung, sicherer Spannungsprüfung und Parkposition reduziert die Wartungszeit und erhöht die Sicherheit bei Instandhaltungsarbeiten. Die Rahmenklemmen ermöglichen einen sicheren und stabilen Anschluss von Leitungen. Die Bemessungsbetriebsspannung von 690 V AC und die Gebrauchskategorien machen das Gerät für eine Vielzahl von industriellen Anwendungen geeignet. Die Betriebstemperaturbereich von -5 °C bis 35 °C und der Lagertemperaturbereich von -25 °C bis 70 °C gewährleisten eine zuverlässige Funktion unter verschiedenen Umgebungsbedingungen.

Allgemein
Ausführung	Für Montageplattenaufbau
Material	Polyamid (PA 6), Brandverhalten gemäß UL 94, Kontaktbahnen: Elektrolytkupfer, versilbert
Farbe	RAL 9005, RAL 35745
Leitungsabgang	oben/unten
Anschlussart (elektrisch)	Rahmenklemme
Sicherungseinsätze	NH 000
Bemessungsisolationsspannung Ui	1.000 kV
Bemessungsbetriebsspannung	690 V AC
Für NH-Größe	000
Prüfgrundlage	IEC/DIN EN 60 947-3, DIN EN 60 269-2 (Sicherungseinsätze)
Breite	53 mm
Höhe	216 mm
Tiefe	80,1 mm
Anschluss von Rundleitern	1,5 ‐ 16 mm²
Betriebstemperaturbereich	-5 °C...35 °C
Lagertemperaturbereich	-25 °C...70 °C
Polzahl	3-polig
Gebrauchskategorie	AC-23B (400 V/100 A), AC-21B (500 V/100 A), AC-21B (690 V/100 A), DC-22B (250 V/100 A)
Verschmutzungsgrad	3
Schutzart IP nach IEC 60 529	IP 2XB
Brandlast	7,29 MJ/m²
Anschluss von Rundleitern, feindrähtig ohne Aderendhülse	1,5 ‐ 16 mm²
Anschluss von Rundleitern, feindrähtig mit Aderendhülse	1,5 ‐ 50 mm²
Querschnitt Rundleiter	1,5 ‐ 16 mm²
Verlustleistung max.	26 W
Verlustleistung je Schmelzeinsatz (max.)	9 W
Kupferanteil (kg/Stück)	0,26
PCF/VE (Cradle-to-Gate)	3,57
Für Montageplattenaufbau

---
