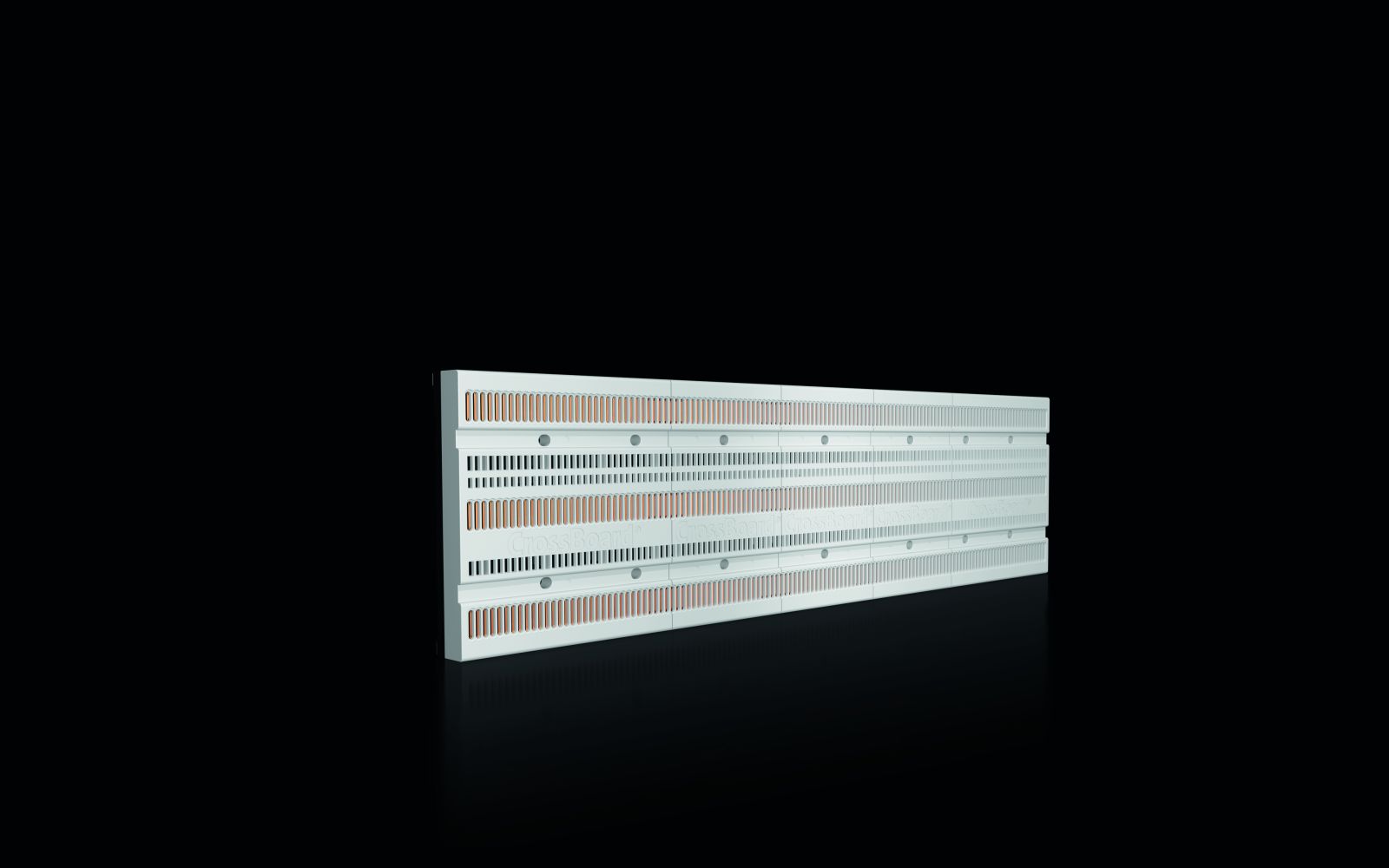

Rittal 9635025 Board, 160 A, B= 600 mm (RiLine Compact) content_copy

Das Rittal SV 9635025 ist ein berührungsgeschütztes Sammelschienen-Board für den Einsatz in industriellen Stromverteilungssystemen, insbesondere im RiLine Compact-System. Es dient der sicheren Aufnahme und Kontaktierung von elektrischen Komponenten durch einfache Steckmontage. Die integrierten Sammelschienen ermöglichen eine direkte Kontaktierung, wodurch der Verdrahtungsaufwand reduziert wird. Das Board ist für den Montageplattenaufbau vorgesehen und bietet eine strukturierte, sichere Montagebasis für Schalt- und Verteilungskomponenten in Schaltschränken.

Einsatzbereiche
Das SV 9635025 ist für den Einsatz in industriellen Elektroanlagen konzipiert, insbesondere in Schaltschränken, wo eine sichere und strukturierte Verteilung von elektrischer Energie erforderlich ist. Es eignet sich für Anwendungen mit einer Bemessungsbetriebsspannung von 690 V (AC) und 600 V (DC) sowie einem maximalen Bemessungsstrom von 160 A. Die 3-polige Ausführung macht es geeignet für dreiphasige Wechsel- und Gleichstromanlagen. Die Schutzart IP 2X gemäß IEC 60 529 schützt vor Berührung mit festen Objekten und ermöglicht den Einsatz in Innenräumen, wo keine besonderen Umgebungsbedingungen wie Spritzwasser oder Staub vorherrschen.

Funktionen und Ausstattung im Detail
Das Board verfügt über vorgeprägte Teilungseinheiten, die eine sichere und schnelle Positionierung von montierten Komponenten ermöglichen. Die integrierten Sammelschienen bestehen aus E-Cu (Elektro-Kupfer) und gewährleisten eine zuverlässige elektrische Leitfähigkeit. Die Materialien Polyamid und Polycarbonat sorgen für mechanische Stabilität und Wärmebeständigkeit. Das Brandverhalten entspricht der UL 94-Norm, was die Sicherheit bei erhöhten Temperaturen oder im Brandfall erhöht. Die Farbe RAL 7035 (Grau) ist standardmäßig vorgesehen und passt sich in typische industrielle Umgebungen ein.

Technik verständlich erklärt
Die direkte Kontaktierung der Komponenten auf dem Board reduziert die Anzahl der notwendigen Verbindungsleitungen und minimiert Fehlerquellen bei der Montage. Die Steckmontage ermöglicht eine schnelle und sichere Installation ohne zusätzliche Werkzeuge. Die integrierten Sammelschienen sind bereits im Board verbaut, sodass keine zusätzlichen Montagearbeiten für die Stromverteilung erforderlich sind. Die Abmessungen von 600 mm (Breite), 160 mm (Höhe) und 45,1 mm (Tiefe) sind auf den RiLine Compact-Standard abgestimmt, was eine kompatible Integration in bestehende Systeme gewährleistet.

Kompatibilität und Zubehör
Das Board ist speziell für den Einsatz im RiLine Compact-System entwickelt und kann mit anderen Komponenten dieses Systems kombiniert werden. Es ist für den Montageplattenaufbau vorgesehen, was bedeutet, dass es auf einer Montageplatte befestigt wird, die wiederum in einem Schaltschrank montiert ist. Die Kompatibilität mit anderen RiLine Compact-Elementen ermöglicht eine modulare und skalierbare Systemgestaltung.

Montage und Installation
Die Montage erfolgt durch Steckverbindung der Komponenten auf dem Board. Die vorgeprägten Teilungseinheiten erleichtern die Positionierung und sichern die korrekte Ausrichtung. Die Installation erfolgt auf einer Montageplatte, die in den Schaltschrank eingebaut ist. Keine zusätzlichen Werkzeuge oder Verbindungsleitungen sind erforderlich, da die Stromverteilung über die integrierten Sammelschienen erfolgt.

Vorteile im Betrieb
Durch die direkte Kontaktierung und die integrierten Sammelschienen wird der Verdrahtungsaufwand erheblich reduziert. Die Steckmontage ermöglicht eine schnelle und fehlerfreie Installation. Die Berührungsschutzkonstruktion erhöht die Sicherheit im Betrieb. Die Materialien und die Konstruktion gewährleisten eine hohe mechanische und thermische Belastbarkeit, was die Lebensdauer und Zuverlässigkeit des Boards erhöht. Die Einhaltung der Normen UL 508 und IEC 61 439 sichert die Konformität mit internationalen Sicherheits- und Qualitätsstandards.

Lieferumfang
Das Board wird inklusive integrierter Sammelschienen geliefert.

Allgemein
Funktionsweise	Berührungsgeschütztes Sammelschienen-Board für die sichere Aufnahme und Kontaktierung von Komponenten durch einfache Steckmontage, Im Board vorgeprägte Teilungseinheiten ermöglichen eine sichere und schnelle Positionierung der Komponenten, Reduzierung des Verdrahtungsaufwandes durch direkte Kontaktierung auf dem Board
Material	Polyamid, Polycarbonat, E-Cu, Brandverhalten gemäß UL 94
Farbe	RAL 7035
Lieferumfang	Inkl. integrierten Sammelschienen
Schutzart IP nach IEC 60 529	IP 2X
Normen	UL 508, IEC 61 439
Bemessungsstrom max.	160 A
Bemessungsbetriebsspannung	690 V (AC), 600 V (DC)
Hinweis	Die angegebenen technischen Daten können für UL-Anwendungen abweichen
Polzahl	3-polig
Breite	600 mm
Höhe	160 mm
Tiefe	45,1 mm
Kupferanteil (kg/Stück)	1,34
Für Montageplattenaufbau

---
