Rittal 9635620 Positionierstück für Geräteadapter Comfort, BxH 45x3 content_copy

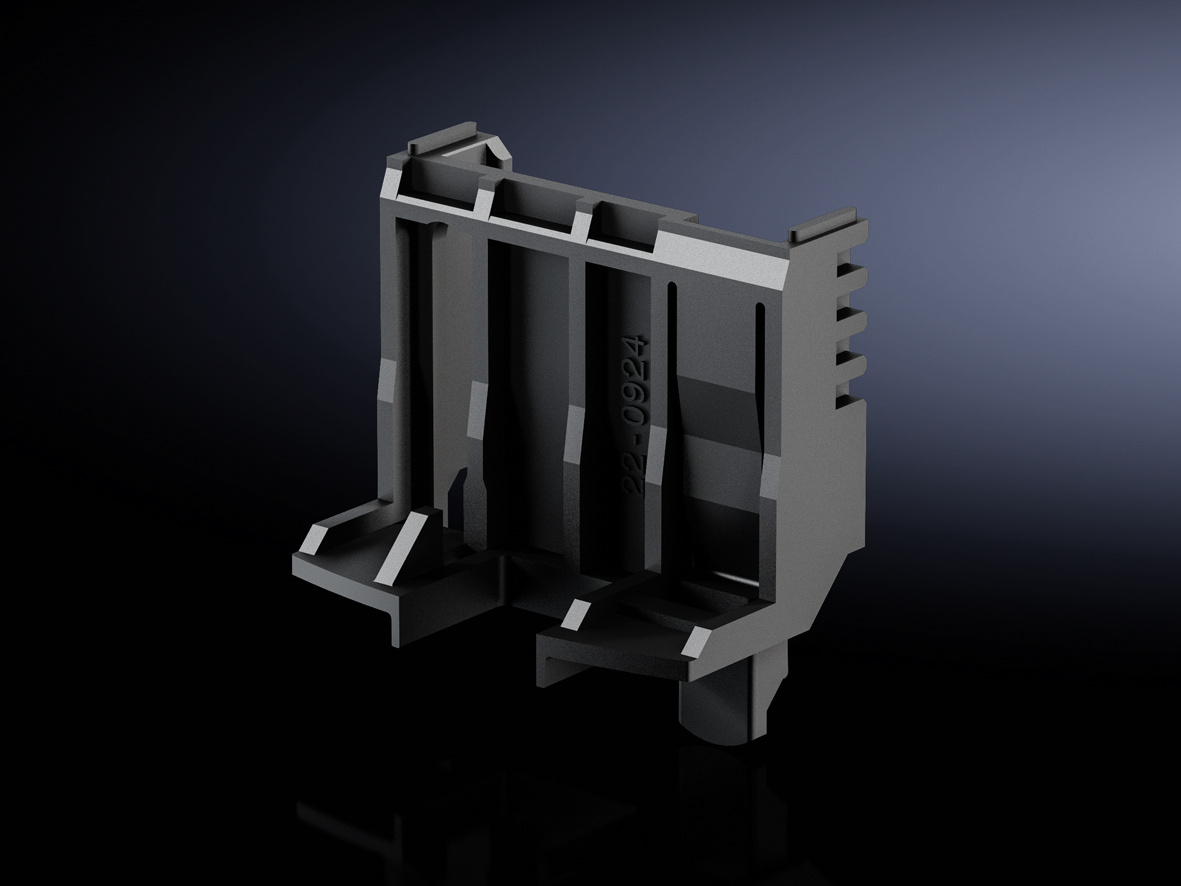

Das Rittal SV 9635620 ist ein Positionierstück aus Polyamid, speziell entwickelt für die Montage von Geräte- und Wendekombinationen auf Geräteadaptern der Comfort-Serie. Es dient als Hilfselement zur sicheren und präzisen Befestigung von Starter- und Wendekombinationen, insbesondere in Schaltschränken mit verstellbarer Tragschiene. Das Bauteil ist Teil der RiLine Compact-Produktfamilie und wird in einer Verpackungseinheit von 10 Stück geliefert. Die Abmessungen betragen 45 mm in der Breite und 47,5 mm in der Höhe, wobei die angegebene Höhe die Gesamthöhe des Positionierstücks einschließlich der Montageelemente umfasst. Die Farbe ist RAL 9005, ein dunkelgrauer Ton, der sich optisch in industriellen Schaltschrankumgebungen gut integriert.

Einsatzbereiche
Das Positionierstück ist primär für die Verwendung mit Geräteadaptern der Comfort-Serie vorgesehen, insbesondere in Kombination mit Eaton-Produkten der Baugröße 0 (PKZ/PKE). Es ermöglicht die exakte Positionierung von elektrischen Baugruppen, um eine ordnungsgemäße Montage und einen sicheren Betrieb zu gewährleisten. Die Anwendung erfolgt in industriellen Schaltschränken, wo eine modulare und flexible Montage von Steuer- und Schaltgeräten erforderlich ist. Die Verwendung in RiLine Compact-Systemen gewährleistet eine kompakte und standardisierte Integration in bestehende Schaltschrankkonstruktionen.

Funktionen und Ausstattung im Detail
Das Positionierstück übernimmt die Aufgabe, elektrische Komponenten wie Starter- oder Wendekombinationen exakt in der gewünschten Position auf dem Geräteadapter zu fixieren. Es ist aus Polyamid gefertigt, einem thermoplastischen Kunststoff, der für seine hohe mechanische Festigkeit, Wärmebeständigkeit und chemische beständigkeit bekannt ist. Das Material erfüllt die Brandverhaltensnorm UL 94-V0, was bedeutet, dass es selbstverlöschend ist und bei Brandeinwirkung nur begrenzt Flamme führt. Diese Eigenschaft ist besonders wichtig in elektrischen Schaltanlagen, um die Brandgefahr zu minimieren.

Technik verständlich erklärt
Die Abmessungen von 45 mm Breite und 47,5 mm Höhe sind auf die Standardmaße der Geräteadapter Comfort abgestimmt. Die Höhe von 47,5 mm bezieht sich auf die Gesamthöhe des Positionierstücks, einschließlich der Montageelemente, die für die Befestigung an der Tragschiene notwendig sind. Die genaue Passform gewährleistet eine sichere und ruckfreie Montage der elektrischen Baugruppen. Die Farbe RAL 9005 sorgt für eine visuelle Harmonie mit anderen Bauteilen im Schaltschrank, insbesondere in Systemen, die auf einheitliche Farbgestaltung Wert legen.

Kompatibilität und Zubehör
Das Positionierstück ist speziell für Geräteadapter der Comfort-Serie konzipiert und passt sich an die Baugröße 0 von Eaton-Produkten (PKZ/PKE) an. Es ist somit ein integraler Bestandteil von Montagesystemen, die auf modulare Erweiterbarkeit und Standardisierung setzen. Die Verwendung mit anderen Adaptertypen oder Baugrößen ist nicht vorgesehen und wird nicht unterstützt. Die Kompatibilität ist auf die genannten Hersteller und Typen beschränkt.

Montage und Installation
Die Montage erfolgt durch Einsetzen des Positionierstücks in die entsprechenden Öffnungen der Geräteadapter Comfort. Die verstellbare Tragschiene ermöglicht eine flexible Anpassung der Position, wobei das Positionierstück die exakte Ausrichtung der montierten Baugruppe sicherstellt. Die Befestigung erfolgt ohne zusätzliche Werkzeuge, wobei die mechanische Formgebung des Positionierstücks eine sichere Verriegelung gewährleistet. Die Montage ist Teil des modularen Aufbaus von RiLine Compact-Systemen und erfolgt in Übereinstimmung mit den Montageanweisungen der jeweiligen Schaltschrankkonstruktion.

Vorteile im Betrieb
Durch die präzise Positionierung der elektrischen Baugruppen wird eine gleichmäßige Verteilung der Lasten und eine sichere mechanische Fixierung erreicht. Dies reduziert das Risiko von Verschiebungen oder Lockerungen im Betrieb, was die Zuverlässigkeit der Schaltanlage erhöht. Die Verwendung von Polyamid mit UL 94-V0-Brandverhalten trägt zur Sicherheit bei und entspricht den Anforderungen an elektrische Installationen in industriellen Umgebungen. Die Standardisierung innerhalb der RiLine Compact-Familie erleichtert die Planung und Montage von Schaltschränken, da die Bauteile kompatibel und austauschbar sind.

Allgemein
Material	Polyamid, Brandverhalten gemäß UL 94-V0
Farbe	RAL 9005
Breite	45 mm
Höhe	47,5 mm
Passend für Hersteller (Typ)	Eaton (PKZ/PKE Baugröße 0)

---
