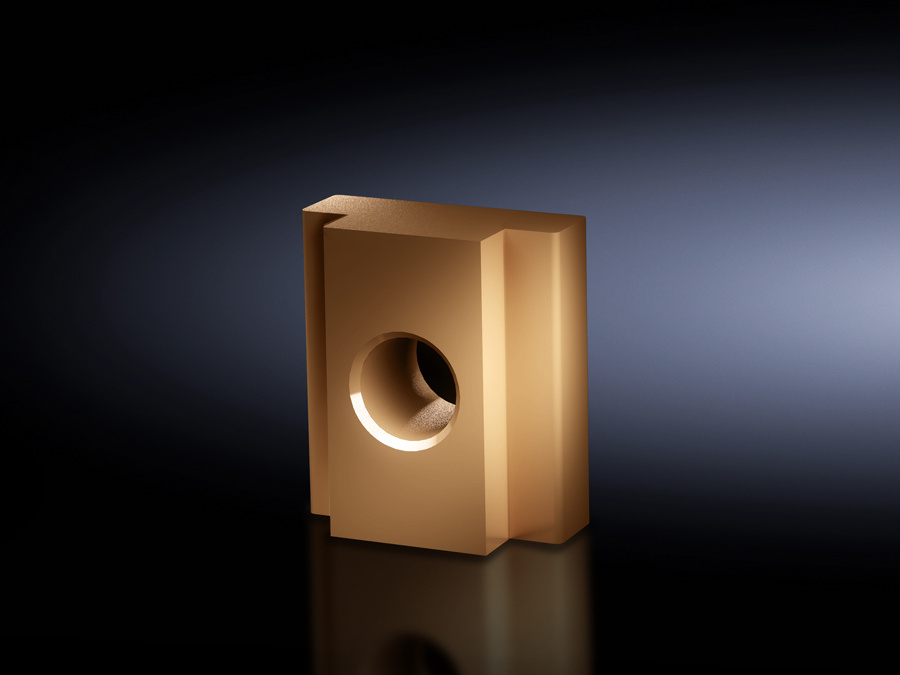

Rittal 9650990 Nutensteine M12, L=35 mm, für Maxi-PLS Sammelschiene content_copy

Der Artikel SV 9650990 von Rittal ist ein Nutenstein, speziell entwickelt für die Befestigung von Flachkupferschienen und Anschlusskomponenten an Maxi-PLS Sammelschienen. Er dient als Verbindungselement, das seitlich in das Profil der Sammelschiene eingeschoben wird, um Gewindebolzen sicher zu fixieren. Die Verwendung erfolgt insbesondere im Bereich der Stromverteilung in industriellen Schaltschränken, wo eine stabile und zuverlässige elektrische Verbindung erforderlich ist.

Einsatzbereiche
Der Nutenstein ist für den Einsatz in elektrischen Verteilungssystemen konzipiert, insbesondere in Schaltschränken mit Maxi-PLS Sammelschienen. Er ermöglicht die sichere Montage von Leitern, Kabelanschlüssen oder anderen Komponenten, die über Gewindebolzen an der Sammelschiene befestigt werden. Die Anwendung erfolgt in der industriellen Elektrotechnik, wo hohe mechanische Belastungen und elektrische Leitfähigkeit gefordert sind.

Funktionen und Ausstattung im Detail
Der Nutenstein besteht aus einer Kupferlegierung, die eine hohe elektrische Leitfähigkeit und mechanische Festigkeit gewährleistet. Die Länge beträgt 35 mm, was eine ausreichende Verankerung im Sammelschienenprofil ermöglicht. Das Gewinde M12 ist standardisiert und ermöglicht die Verbindung mit passenden Gewindebolzen. Die Konstruktion ist so gestaltet, dass der Nutenstein seitlich in das Profil der Maxi-PLS 60 Sammelschiene eingeschoben wird, wodurch eine feste und zugleich flexible Montage ermöglicht wird.

Technik verständlich erklärt
Die Kupferlegierung sorgt für eine geringe elektrische Widerstand und eine hohe Korrosionsbeständigkeit, was für die Langzeitstabilität der Verbindung wichtig ist. Das M12-Gewinde ist ein gängiger Industriestandard, der mit vielen Standardbolzen kompatibel ist. Die Länge von 35 mm gewährleistet, dass der Nutenstein tief genug in das Sammelschienenprofil eingeschoben werden kann, um eine sichere mechanische Verbindung zu gewährleisten. Die seitliche Einbaufunktion ermöglicht eine einfache Montage ohne zusätzliche Werkzeuge oder Bohrungen.

Kompatibilität und Zubehör
Der Nutenstein ist speziell für die Maxi-PLS 60 Sammelschienen ausgelegt. Er ist kompatibel mit verschiedenen Gewindebolzen, darunter Anschlussbolzen M12x80, die für die Befestigung von Komponenten an der Sammelschiene verwendet werden. Weitere passende Zubehörteile umfassen Gewindebolzen M6 und M8 mit einer Länge von 35 mm, die für andere Maxi-PLS-Modelle (z. B. Maxi-PLS1600/2000) vorgesehen sind. Die Verwendung dieser Bolzen ermöglicht eine flexible Anpassung an unterschiedliche Montageanforderungen.

Montage und Installation
Die Montage erfolgt durch seitliches Einschieben des Nutensteins in das Profil der Maxi-PLS Sammelschiene. Anschließend wird der Gewindebolzen (z. B. M12x80) in das Gewinde des Nutensteins eingeschraubt, wodurch die Komponente sicher befestigt wird. Die Installation erfordert keine zusätzlichen Werkzeuge oder Bohrungen, da der Nutenstein direkt in das vorgefertigte Profil passt. Die Verpackungseinheit umfasst 15 Stück, was für größere Montageprojekte ausreichend ist.

Vorteile im Betrieb
Der Einsatz des Nutensteins bietet eine zuverlässige und dauerhafte Verbindung zwischen Sammelschiene und angeschlossenen Komponenten. Die Kupferlegierung gewährleistet eine hohe elektrische Leitfähigkeit, was für die Effizienz der Stromverteilung wichtig ist. Die seitliche Montage ermöglicht eine schnelle und einfache Installation, wodurch die Montagezeit reduziert wird. Die Kompatibilität mit Standardgewindebolzen erleichtert die Wartung und Austausch von Komponenten im Betrieb.

Zertifizierungen
Der Artikel ist UL- und C-UL-zertifiziert (listed), was die Einhaltung internationaler Sicherheits- und Qualitätsstandards bestätigt. Diese Zertifizierungen sind für den Einsatz in industriellen Anlagen von Bedeutung, da sie die Zuverlässigkeit und Sicherheit des Produkts unterstreichen.

Allgemein
Material	Nutenstein: Kupferlegierung
Länge	35 mm
Passend für Sammelschienen	Maxi-PLS 60
Gewinde	M12

---
