Rittal 9666110 ISV Montageplatten-Modul B/H 1/4 content_copy

Das Rittal SV 9666110 ist ein Montageplatten-Modul für Stromverteiler, speziell konzipiert für den Einsatz in industriellen Schaltschränken. Es dient als modulares Bauelement zur Integration von Steuerungs- und Schaltkomponenten in einem Standard-Verteilerbaukasten. Das Modul umfasst eine Montageplatte aus verzinktem Stahlblech sowie eine Abdeckung aus Polystyrol, die für den sicheren und ordnungsgemäßen Betrieb von elektrischen Baugruppen sorgt. Die Abdeckung ist plombierbar, was eine nachträgliche Manipulation erschwert und die Sicherheit im Betrieb erhöht.

Einsatzbereiche
Das Modul ist für den Einsatz in industriellen Elektroanlagen vorgesehen, insbesondere in Schaltschränken, die nach den gängigen Normen für Stromverteilung und Steuerung ausgeführt sind. Es eignet sich zur Montage von Baugruppen wie Schaltern, Relais, Sicherungen oder Steuergeräten, die in einem geschlossenen, schützenden Gehäuse untergebracht werden müssen. Die Bauform mit 1 Breiteneinheit (BE) und 4 Höheneinheiten (HE) entspricht dem Standardmaß für vertikale Montage in Schaltschränken und ermöglicht eine modulare Erweiterung der Anlage.

Funktionen und Ausstattung im Detail

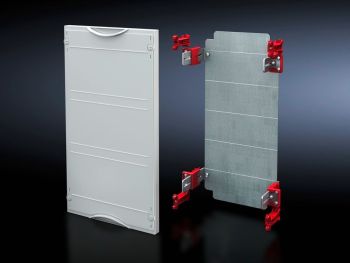

Das Modul verfügt über eine Montageplatte mit den Abmessungen 188 mm (Breite) × 566 mm (Höhe), die aus verzinktem Stahlblech gefertigt ist. Diese Materialwahl gewährleistet eine hohe mechanische Stabilität und Korrosionsbeständigkeit. Die Abdeckung aus Polystyrol ist in der Farbe RAL 7035 gehalten, was eine visuelle Harmonisierung mit anderen Bauteilen im Schaltschrank ermöglicht. Die Abdeckung ist plombierbar, was eine sichere Verschließung und Dokumentation des Zustands des Moduls ermöglicht. Der Lieferumfang umfasst Befestigungsmaterial, das für die Montage des Moduls im Schaltschrank benötigt wird.

Technik verständlich erklärt
Die Abmessungen des Moduls betragen 250 mm in der Breite und 600 mm in der Höhe, was der Normierung von 1 BE (Breiteneinheit à 250 mm) und 4 HE (Höheneinheiten à 150 mm) entspricht. Die mögliche Einbautiefe liegt zwischen 105 mm und 140 mm, was die Montage von Baugruppen mit unterschiedlichen Tiefeigenschaften ermöglicht. Die Montageplatte bietet ausreichend Platz für die Befestigung von elektrischen Bauteilen, wobei die genaue Positionierung durch die vorgegebenen Bohrungen und die Abmessungen von 188 mm × 566 mm bestimmt wird. Die Verwendung von verzinktem Stahlblech für die Montageplatte sorgt für eine hohe mechanische Festigkeit und Langlebigkeit unter industriellen Bedingungen.

Kompatibilität und Zubehör
Das Modul ist für den Einsatz in Standard-Schaltschränken konzipiert, die nach den gängigen Normen für Stromverteilung ausgeführt sind. Es ist kompatibel mit anderen Bauelementen des Rittal-Systems, insbesondere mit anderen Montageplatten-Modulen und Schaltschrankkomponenten. Die plombierbare Abdeckung ermöglicht eine sichere Integration in Systeme, die eine dokumentierte Zustandskontrolle erfordern.

Montage und Installation
Die Montage erfolgt mittels des im Lieferumfang enthaltenen Befestigungsmaterials. Das Modul wird in den vorgesehenen Platz im Schaltschrank eingesetzt und mit den vorgesehenen Befestigungselementen befestigt. Die Abdeckung wird anschließend verschlossen, wobei die plombierbare Ausführung eine sichere Verschließung ermöglicht. Die Einbautiefe von 105 bis 140 mm muss bei der Planung der Schaltschrankkonfiguration berücksichtigt werden, um eine korrekte Montage der Baugruppen auf der Montageplatte zu gewährleisten.

Vorteile im Betrieb
Das Modul bietet eine standardisierte, modulare Lösung für die Montage von elektrischen Baugruppen in Schaltschränken. Die plombierbare Abdeckung erhöht die Sicherheit und ermöglicht eine dokumentierte Zustandskontrolle. Die Verwendung von verzinktem Stahlblech für die Montageplatte sorgt für eine hohe mechanische Stabilität und Langlebigkeit. Die Abmessungen entsprechen den gängigen Normen, was eine einfache Integration in bestehende Systeme ermöglicht. Die Lieferung inklusive Befestigungsmaterial reduziert den Aufwand für die Montage und sorgt für eine schnelle Inbetriebnahme.

Allgemein
Material	Abdeckung: Polystyrol, Montageplatte: Stahlblech, verzinkt
Farbe	RAL 7035
Lieferumfang	Inkl. Befestigungsmaterial
Breite	250 mm
Höhe	600 mm
Baugröße	Breiteneinheiten (BE) à 250 mm: 1, Höheneinheiten (HE) à 150 mm: 4
Abmessungen Montageplatte (B x H)	188 mm x 566 mm

---
