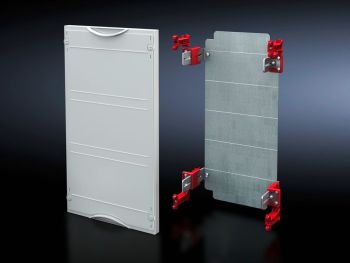

Rittal 9666120 ISV Montageplatten-Modul B/H 2/1 content_copy

Das Rittal SV 9666120 ist ein Montageplatten-Modul (ISV) für den Einsatz in Schaltschränken und Stromverteileranlagen. Es dient als modulares Bauelement zur Befestigung von elektrischen Komponenten wie Schaltern, Relais oder Steuergeräten innerhalb eines Schaltschranks. Das Modul ist in der Baugröße 2 Breiteneinheiten (BE) à 250 mm und 1 Höheneinheit (HE) à 150 mm ausgeführt, was einer Gesamtbreite von 500 mm und einer Höhe von 150 mm entspricht. Die Montageplatte selbst hat die Abmessungen 438 mm (Breite) × 116 mm (Höhe) und ist aus verzinktem Stahlblech gefertigt, was eine hohe mechanische Stabilität und Korrosionsbeständigkeit gewährleistet. Die Abdeckung besteht aus Polystyrol und ist plombierbar, sodass eine sichere und kontrollierte Zugänglichkeit der montierten Bauteile gewährleistet ist.

Montageplatten-Modul
Das Modul ist speziell für die Montage in Standard-Schaltschränken konzipiert, die nach dem Modulsystem aufgebaut sind. Die Abmessungen entsprechen den gängigen Normen für Schaltschrankbaugruppen, wodurch eine einfache Integration in bestehende Anlagen möglich ist. Die Montageplatte bietet ausreichend Platz für die Befestigung verschiedener elektrischer Bauteile, wobei die genaue Anzahl und Art der montierbaren Komponenten von deren Abmessungen und Montageanforderungen abhängt. Die plombierbare Abdeckung ermöglicht eine sichere Verschließung, die beispielsweise für die Dokumentation von Wartungsarbeiten oder zur Verhinderung unbefugter Zugriffe genutzt werden kann.

Funktionen und Ausstattung im Detail
Das Modul wird mit Befestigungsmaterial geliefert, das für die Montage in den Schaltschrank notwendig ist. Die Montageplatte aus verzinktem Stahlblech bietet eine stabile Grundlage für die Befestigung von Bauteilen mittels Schrauben oder Montageklemmen. Die Abdeckung aus Polystyrol ist leicht und bietet gleichzeitig einen ausreichenden Schutz gegen mechanische Beschädigungen. Die plombierbare Ausführung der Abdeckung ist besonders für Anwendungen relevant, bei denen die Integrität der Installation überwacht werden muss, beispielsweise in industriellen oder öffentlichen Einrichtungen.

Technik verständlich erklärt
Die Baugröße von 2 BE und 1 HE entspricht einem Standardmodul in der Schaltschranktechnik, wobei BE (Breiteneinheiten) und HE (Höheneinheiten) die Modulgröße in Bezug auf die Standardabmessungen von 250 mm und 150 mm definieren. Die Montageplatte ist somit für eine Vielzahl von Schaltschranktypen geeignet, die diese Modulgrößen unterstützen. Die mögliche Einbautiefe von 105 bis 140 mm ermöglicht die Montage von Bauteilen mit unterschiedlichen Tiefeinheiten, wobei die genaue Tiefe je nach montiertem Gerät variiert. Die Materialwahl aus verzinktem Stahlblech und Polystyrol gewährleistet eine ausreichende mechanische Festigkeit sowie eine gute Isolierung und Schutzfunktion.

Kompatibilität und Zubehör
Das Modul ist für den Einsatz in Schaltschränken konzipiert, die das Modulsystem nach den gängigen Normen unterstützen. Es kann mit verschiedenen elektrischen Bauteilen kombiniert werden, die für die Montage auf einer Stahlblechplatte ausgelegt sind. Die plombierbare Abdeckung ist kompatibel mit Standardplomben, die zur Versiegelung von Schaltschrankabdeckungen verwendet werden. Die Montage erfolgt mittels des mitgelieferten Befestigungsmaterials, das für die Verankerung im Schaltschrank vorgesehen ist.

Montage und Installation
Die Montage des Moduls erfolgt durch Befestigung in den vorgesehenen Montageöffnungen des Schaltschranks. Die mitgelieferten Befestigungsmittel ermöglichen eine sichere und stabile Verankerung. Die Montageplatte wird in die vorgesehenen Nuten oder Bohrungen eingesetzt, wobei die genaue Montageart von der Konstruktion des jeweiligen Schaltschranks abhängt. Die Abdeckung wird anschließend über die Montageplatte geschoben und verschlossen, wobei die plombierbare Ausführung eine zusätzliche Sicherheit bietet.

Vorteile im Betrieb
Das Modul bietet eine standardisierte und modulare Lösung für die Montage elektrischer Bauteile in Schaltschränken. Die Verwendung von verzinktem Stahlblech sorgt für eine hohe mechanische Stabilität und Korrosionsbeständigkeit, während die plombierbare Abdeckung eine sichere und dokumentierbare Verschließung ermöglicht. Die Abmessungen entsprechen den gängigen Normen, wodurch eine einfache Integration in bestehende Anlagen möglich ist. Die mitgelieferten Befestigungsmittel erleichtern die Montage und gewährleisten eine sichere Verankerung im Schaltschrank. Die Einbautiefe von 105 bis 140 mm bietet Flexibilität bei der Auswahl der montierten Bauteile.

Allgemein
Material	Abdeckung: Polystyrol, Montageplatte: Stahlblech, verzinkt
Farbe	RAL 7035
Lieferumfang	Inkl. Befestigungsmaterial
Breite	500 mm
Höhe	150 mm
Baugröße	Breiteneinheiten (BE) à 250 mm: 2, Höheneinheiten (HE) à 150 mm: 1
Abmessungen Montageplatte (B x H)	438 mm x 116 mm

---
