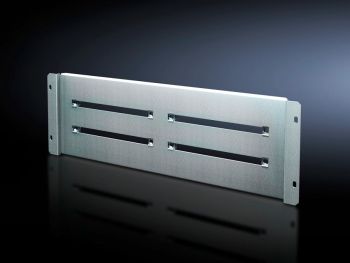

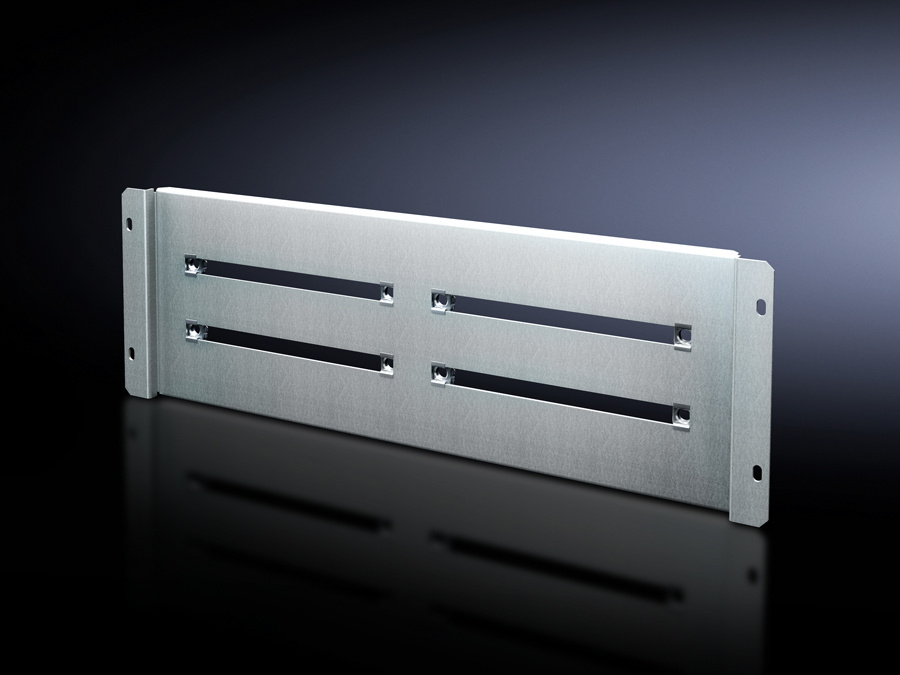

Rittal 9666420 ISV Trennertraverse content_copy

Die Rittal SV 9666420 ist eine Trennertraverse (ISV) aus Stahlblech, speziell konzipiert zur Aufnahme von NH-Sicherungslasttrennern der Größen 2 und 3 im Montageplattenaufbau. Sie dient als stabile Befestigungsebene für diese Sicherungselemente in Schaltschränken und Stromverteileranlagen. Die Traverse hat eine Breite von 500 mm und eine Höhe von 450 mm, was einer Baugröße von 2 Breiteneinheiten (BE) à 250 mm und 3 Höheneinheiten (HE) à 150 mm entspricht. Diese Abmessungen ermöglichen die Integration in Standard-Schaltschrankkonstruktionen, insbesondere in Systemen, die auf der Montageplattentechnik basieren.

Trennertraverse ist der zentrale Begriff für dieses Produkt, das als tragende Komponente für NH-Sicherungslasttrenner fungiert. Die Traverse wird in Schaltschränken eingesetzt, um die Sicherungselemente sicher und ordnungsgemäß zu montieren. Die Verwendung von Stahlblech als Material gewährleistet eine hohe mechanische Stabilität und Langlebigkeit unter industriellen Bedingungen. Die Befestigung erfolgt über das mitgelieferte Befestigungsmaterial, das zur sicheren Montage an der Montageplatte oder im Schaltschrank vorgesehen ist.

Einsatzbereiche umfassen die Installation in industriellen Stromverteilungssystemen, insbesondere in Schaltschränken, die NH-Sicherungslasttrenner der Größen 2 und 3 beinhalten. Die Traverse ist kompatibel mit den Artikelnummern 9344.210, 9344.230, 9344.250, 9344.310, 9344.330 und 9344.350, die jeweils NH-Sicherungslasttrenner repräsentieren. Diese Kompatibilität ermöglicht eine standardisierte Montage und erleichtert die Planung von Schaltschrankkonfigurationen.

Funktionen und Ausstattung im Detail beinhalten die vorgefertigte Befestigungslösung, die direkt zur Montage an der Schaltschrankmontageplatte verwendet wird. Die Traverse ist für den Einsatz in Montageplattenaufbauten ausgelegt, wodurch eine modulare und flexible Anordnung der Sicherungselemente möglich ist. Die Abmessungen von 500 mm Breite und 450 mm Höhe entsprechen den gängigen Normen für Schaltschrankbaugruppen und ermöglichen eine einfache Integration in bestehende Systeme.

Technik verständlich erklärt zeigt, dass die Traverse als statische Tragkonstruktion dient, die die NH-Sicherungslasttrenner während des Betriebs und bei Wartungsarbeiten sicher hält. Die Verwendung von Stahlblech sorgt für eine ausreichende Festigkeit, um die mechanischen Belastungen durch die Sicherungselemente und mögliche Vibrationen im Betrieb zu kompensieren. Die Befestigung erfolgt über vorgesehene Bohrungen und das mitgelieferte Befestigungsmaterial, das für eine sichere Montage sorgt.

Kompatibilität und Zubehör umfasst die Verwendung mit NH-Sicherungslasttrennern der Größen 2 und 3, die unter den Artikelnummern 9344.210 bis 9344.350 verfügbar sind. Zusätzlich ist bei Einsatz der Traverse das Berührungsschutz-Modul 9666.060 erforderlich, um die Sicherheitsanforderungen im Umgang mit elektrischen Anlagen zu erfüllen. Dieses Modul schützt vor ungewolltem Berühren leitfähiger Teile und ist somit ein notwendiger Bestandteil der Installation.

Montage und Installation erfolgen an der Montageplatte im Schaltschrank. Die Traverse wird mit dem beiliegenden Befestigungsmaterial an der vorgesehenen Position befestigt. Die Positionierung erfolgt gemäß der Planung des Schaltschrankes, wobei die Abmessungen von 2 BE und 3 HE berücksichtigt werden müssen.

Vorteile im Betrieb liegen in der standardisierten Montage und der sicheren Befestigung der NH-Sicherungslasttrenner. Die Traverse ermöglicht eine klare und übersichtliche Anordnung der Sicherungselemente, was die Wartung und Inspektion erleichtert. Die Verwendung von Stahlblech sorgt für eine hohe mechanische Stabilität, die auch unter industriellen Betriebsbedingungen bestehen bleibt. Die Kompatibilität mit gängigen NH-Sicherungslasttrennern reduziert die Planungs- und Montageaufwand bei der Schaltschrankkonfiguration.

Stahlblech ist das verwendete Material, das für seine Festigkeit und Langlebigkeit in industriellen Anwendungen bekannt ist. NH-Sicherungslasttrenner sind die elektrischen Sicherungselemente, die auf der Traverse montiert werden. Montageplattenaufbau beschreibt die Konstruktionsart, bei der Komponenten auf einer Montageplatte im Schaltschrank angeordnet werden. ISV steht für Industriestandard-Versorgung, was auf die Verwendung in industriellen Stromverteilungssystemen hinweist.

Die Traverse ist für den Einsatz in Schaltschränken konzipiert, die NH-Sicherungslasttrenner der Größen 2 und 3 beinhalten. Die Abmessungen von 500 mm Breite und 450 mm Höhe entsprechen den Normen für Schaltschrankbaugruppen. Die Montage erfolgt an der Montageplatte mit dem beiliegenden Befestigungsmaterial. Das Berührungsschutz-Modul 9666.060 ist bei Einsatz der Traverse zusätzlich erforderlich, um die Sicherheitsanforderungen zu erfüllen.

Allgemein
Material	Stahlblech
Lieferumfang	Inkl. Befestigungsmaterial
Hinweis	Bei Einsatz der Trennertraverse wird zusätzlich das Berührungsschutz-Modul 9666.060 benötigt
Breite	500 mm
Höhe	450 mm
Baugröße	Breiteneinheiten (BE) à 250 mm: 2, Höheneinheiten (HE) à 150 mm: 3
Passend für Artikel-Nr.	9344.210, 9344.230, 9344.250, 9344.310, 9344.330, 9344.350

---
