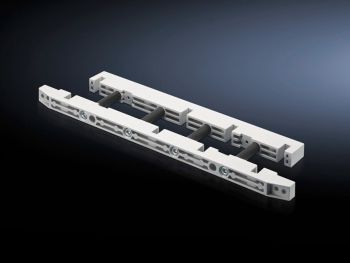

Rittal 9674416 Sammelschienenhalter für E-Cu 60x10 mm, 3- und 4-polig content_copy

Der Rittal SV 9674416 ist ein Sammelschienenhalter für das Verteil-Sammelschienensystem im Lastschaltleistenfeld. Er dient der sicheren Befestigung von Flachkupferschienen mit den Abmessungen 60 mm Breite und 10 mm Höhe. Das Produkt ist für 3-polige und 4-polige Anordnungen konzipiert und ermöglicht die strukturierte und stabile Montage von Sammelschienen in Schaltschränken, insbesondere in Anlagen mit Lastschaltern. Der Halter wird aus duroplastischem Polyester gefertigt, einem robusten Kunststoff, der mechanische Belastungen und industrielle Einsatzbedingungen gut widersteht.

Einsatzbereiche
Der Sammelschienenhalter wird in der industriellen Elektrotechnik eingesetzt, wo eine zuverlässige und sichere Befestigung von Sammelschienen erforderlich ist. Er ist speziell für das Lastschaltleistenfeld vorgesehen, also für Bereiche, in denen Lastschalter, Sicherungen oder andere Schalt- und Schutzgeräte montiert werden. Die Verwendung erfolgt in Schaltschränken, Verteilerkästen oder anderen elektrischen Verteilungssystemen, in denen Flachkupferschienen als Hauptleiter dienen. Die Abmessung der passenden Schienen (60x10 mm) ist standardisiert und wird häufig in mittleren bis höheren Leistungsanlagen eingesetzt.

Funktionen und Ausstattung im Detail
Der Halter ist mit Befestigungswinkeln und Schrauben im Lieferumfang enthalten, was eine direkte Montage an den Schrankwänden oder im Schaltschrankrahmen ermöglicht. Die Befestigungselemente sind so ausgelegt, dass sie eine feste und vibrationsbeständige Verankerung gewährleisten. Die Konstruktion des Halters sorgt dafür, dass die Sammelschiene exakt positioniert und gegen Verschiebungen gesichert wird. Die Polzahl 3- und 4-polig ermöglicht die Anpassung an unterschiedliche Schaltkonfigurationen, etwa bei Dreiphasen- oder Vierleiteranlagen.

Technik verständlich erklärt
Der Halter besteht aus duroplastischem Polyester, einem thermoplastischen Kunststoff, der durch seine hohe Festigkeit, Wärmebeständigkeit und chemische beständigkeit für den Einsatz in elektrischen Verteilungssystemen geeignet ist. Die Materialwahl gewährleistet eine lange Lebensdauer unter industriellen Bedingungen. Die Befestigung erfolgt über die mitgelieferten Winkel und Schrauben, die direkt an den Schrankwänden oder im Rahmen montiert werden. Die Sammelschiene wird in den Halter eingelegt und durch die Befestigungselemente fixiert. Die Konstruktion ist so ausgelegt, dass sie die mechanische Belastung der Schiene aufnimmt und eine sichere elektrische Verbindung ermöglicht.

Kompatibilität und Zubehör
Der Sammelschienenhalter ist speziell für Flachkupferschienen mit den Abmessungen 60 mm Breite und 10 mm Höhe ausgelegt. Passendes Zubehör umfasst die Sammelschiene E-Cu 60x10 mm mit einer Länge von 2400 mm sowie Endhalter für E-Cu 60x10 mm, die ebenfalls für 3- und 4-polige Anordnungen geeignet sind. Diese Komponenten können kombiniert werden, um ein vollständiges Verteil-Sammelschienensystem im Lastschaltleistenfeld aufzubauen. Die Verwendung von Endhaltern sorgt für eine sichere Abschlussbefestigung der Schienen an den Enden des Schaltschranks.

Montage und Installation
Die Montage erfolgt durch Befestigung der mitgelieferten Winkel an der Schrankwand oder im Schaltschrankrahmen mittels der beiliegenden Schrauben. Anschließend wird die Flachkupferschiene in den Halter eingelegt und durch die Befestigungselemente fixiert. Die Positionierung erfolgt in Abhängigkeit von der Schaltanordnung und der erforderlichen Leiterführung. Die Montage ist werkzeuggestützt und erfordert keine zusätzlichen Bauteile. Die vorgegebene Polzahl (3- und 4-polig) ermöglicht eine flexible Anpassung an die jeweilige Schaltkonfiguration.

Vorteile im Betrieb
Der Einsatz des Sammelschienenhalters gewährleistet eine stabile und sichere Montage der Sammelschienen, was die Zuverlässigkeit der elektrischen Verteilung erhöht. Die Materialwahl aus duroplastischem Polyester sorgt für eine hohe mechanische Festigkeit und Widerstandsfähigkeit gegen industrielle Einflüsse. Die Kompatibilität mit standardisierten Flachkupferschienen (60x10 mm) und Zubehörteilen wie Endhaltern erleichtert die Planung und Realisierung von Schaltanlagen.

Allgemein
Material	Duroplastischer Polyester
Lieferumfang	Inkl. Befestigungswinkel und Schrauben
Passend für Sammelschienen	Flachkupferschienen
Polzahl	3-polig, 4-polig

---
