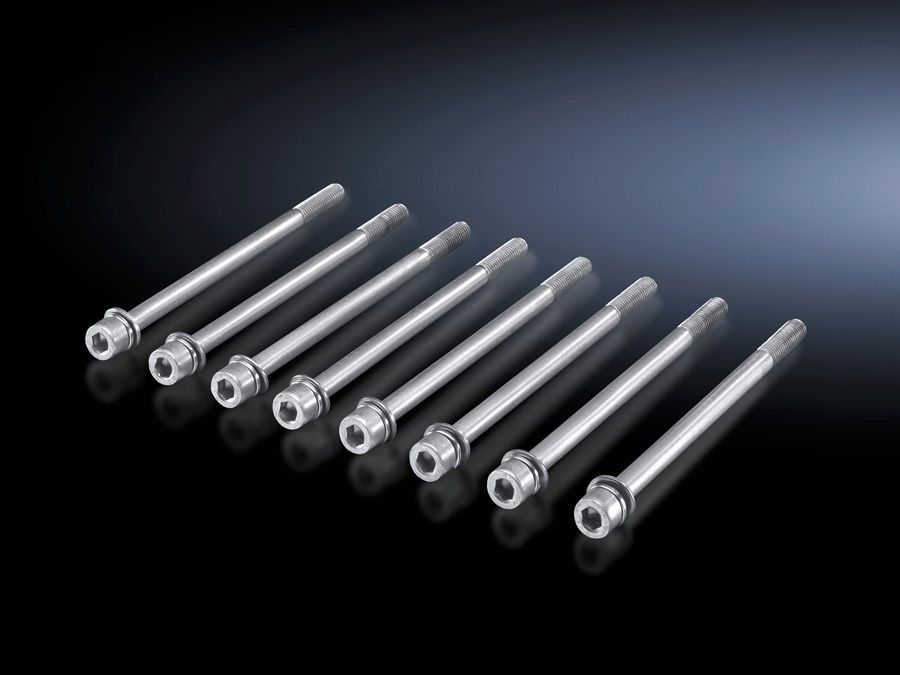

Rittal 9676813 Schraubverbindung für Flat-PLS, Schraube M10x130 content_copy

Die SV Schraubverbindung vom Hersteller Rittal, Typ SV 9676813, ist eine speziell für den Einsatz in industriellen Elektroanlagen konzipierte Befestigungskomponente. Sie dient zur sicheren Montage von Sammelschienenkralle, Direktanschlussklemme, Anschlussplatte oder Anschluss-Set an Sammelschienensystemen, die aus Flachkupferschienen bestehen. Die Schraube ist aus Edelstahl gefertigt, was eine hohe Korrosionsbeständigkeit und Langlebigkeit auch in anspruchsvollen Umgebungen gewährleistet. Mit einem Gewinde M10 und einer Gewindelänge von 130 mm bietet sie eine ausreichende Eindringtiefe, um eine stabile Verbindung an dicken Flachkupferschienen sicherzustellen.

Einsatzbereiche
Diese Schraubverbindung wird primär im Bereich der Stromverteilung in Schaltschränken und industriellen Elektroanlagen eingesetzt. Sie ist für die Montage von Anschlusskomponenten an Flachkupfersammelschienen vorgesehen, die in modernen Verteilungssystemen wie dem Flat-PLS-System von Rittal verwendet werden. Die Verbindung ist besonders geeignet für Anwendungen, bei denen eine hohe mechanische Belastbarkeit und elektrische Zuverlässigkeit gefordert sind, beispielsweise in der Fertigungsindustrie, bei Maschinenbauanlagen oder in der Energieversorgungstechnik.

Funktionen und Ausstattung im Detail
Die Schraubverbindung ermöglicht eine präzise und dauerhafte Befestigung von Anschlusskomponenten an Flachkupferschienen. Die Gewindelänge von 130 mm gewährleistet, dass die Schraube tief genug in die Schiene eindringt, um eine sichere mechanische Verbindung zu schaffen, ohne dass die Schraube durch die Schienendicke durchgeht. Das M10-Gewinde ist ein Standardgewinde, das in der Elektroindustrie weit verbreitet ist und mit entsprechenden Muttern und Befestigungselementen kompatibel ist. Die Verwendung von Edelstahl sorgt für eine hohe Widerstandsfähigkeit gegen Feuchtigkeit, Salznebel und andere aggressive Umgebungsbedingungen, was die Lebensdauer der Komponente verlängert.

Technik verständlich erklärt
Die Schraubverbindung ist ein mechanisches Befestigungselement, das durch das Gewinde in die Flachkupferschiene eingeschraubt wird. Die Länge von 130 mm ermöglicht eine ausreichende Verankerungstiefe, um die erforderliche Zugfestigkeit zu gewährleisten. Die Materialwahl aus Edelstahl bietet nicht nur Korrosionsschutz, sondern auch eine hohe Festigkeit, die für die Befestigung von elektrischen Komponenten unter Last erforderlich ist. Die Schraube wird in der Regel mit einer Mutter und einem Unterlegscheibensatz kombiniert, um eine sichere und spannungsfreie Verbindung zu gewährleisten.

Kompatibilität und Zubehör
Die Schraubverbindung ist speziell für die Verwendung mit Flachkupfersammelschienensystemen entwickelt, insbesondere für das Flat-PLS-System von Rittal. Sie ist kompatibel mit verschiedenen Anschlusskomponenten wie der Sammelschienenkralle, der Direktanschlussklemme, der Anschlussplatte oder dem Anschluss-Set. Die Verwendung mit anderen Schienensystemen ist nicht vorgesehen und kann zu einer unsicheren Befestigung führen. Die Schraube wird in einer Verpackungseinheit von 8 Stück geliefert, was für die Montage mehrerer Komponenten in einem Schaltschrank ausreichend ist.

Montage und Installation
Die Montage erfolgt durch Einschrauben der Schraube in die Flachkupferschiene, wobei die Schraube bis zur vollen Gewindelänge eindringen sollte. Die Befestigung der Anschlusskomponente erfolgt anschließend über die Schraube, wobei eine Mutter und gegebenenfalls eine Unterlegscheibe verwendet werden, um die Verbindung zu sichern. Die Montage sollte mit einem geeigneten Schraubendreher oder einem elektrischen Schraubendreher durchgeführt werden, um eine gleichmäßige Vorspannung zu gewährleisten. Die Schraube ist nicht für den Einsatz in bewegten oder vibrierenden Systemen vorgesehen.

Vorteile im Betrieb
Die Verwendung der SV Schraubverbindung aus Edelstahl bietet eine hohe Zuverlässigkeit und Langlebigkeit. Die Korrosionsbeständigkeit sorgt dafür, dass die Schraube auch in feuchten oder aggressiven Umgebungen über lange Zeit ihre Funktion behält. Die stabile Befestigung verhindert ein Lockern der Anschlusskomponenten, was die elektrische Sicherheit erhöht. Die Standardisierung des M10-Gewindes erleichtert die Ersatzteilbeschaffung und die Montage, da passende Werkzeuge und Muttern leicht verfügbar sind. Die Schraube ist für den Einsatz in industriellen Elektroanlagen konzipiert, wo hohe mechanische und elektrische Anforderungen bestehen.

Allgemein
Material	Edelstahl
Gewinde	M10
Gewindelänge	130 mm

---
