Rittal 9684004 SV Sammelschienen E-Cu mit integriertem Loch, L: 385 mm

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Rittal 9684004 SV Sammelschienen E-Cu mit integriertem Loch, L: 385 mm
( 5 / 5 ) 1 Wertungen

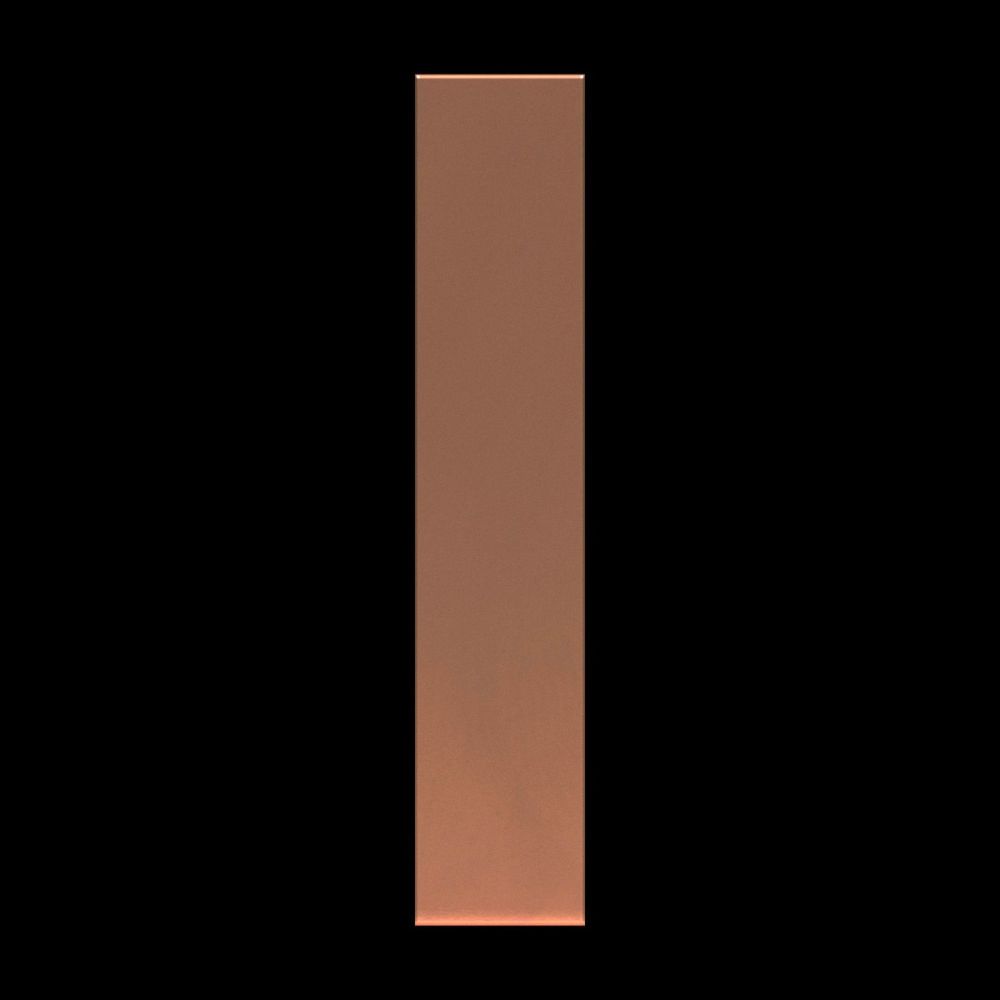

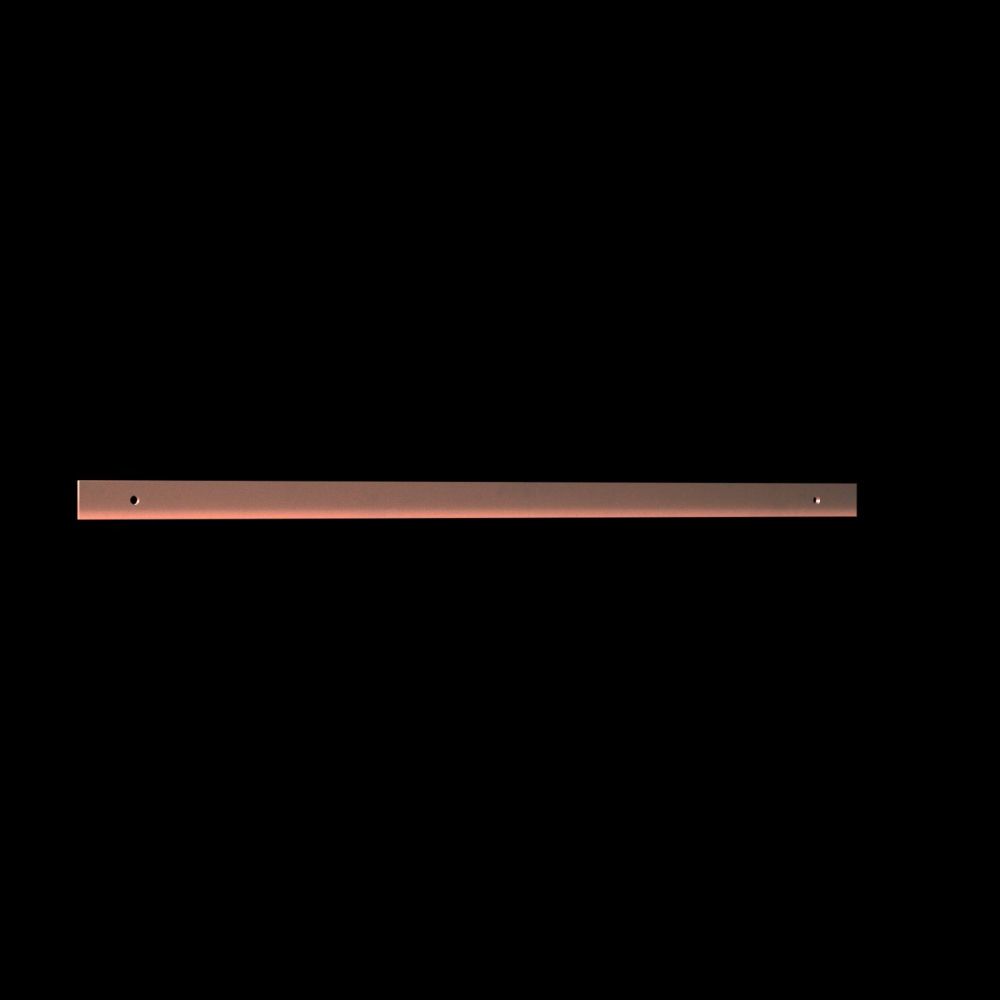

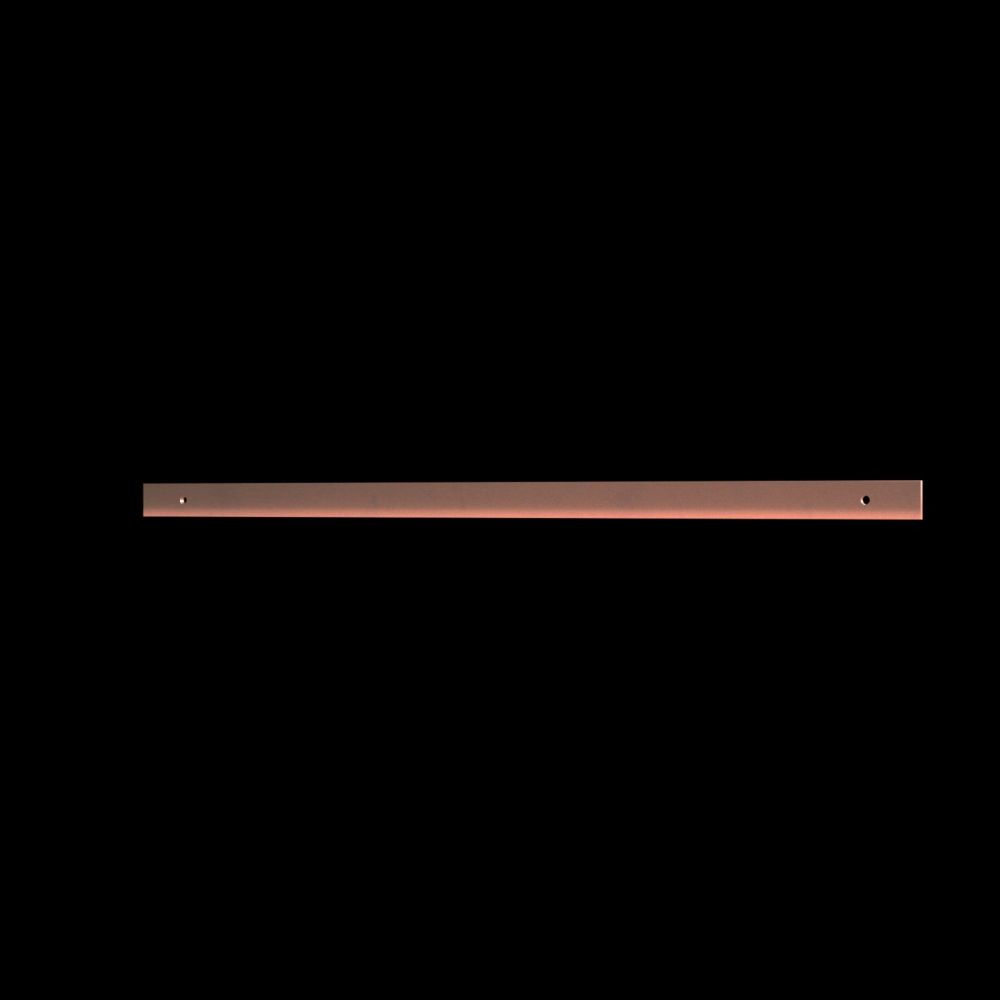

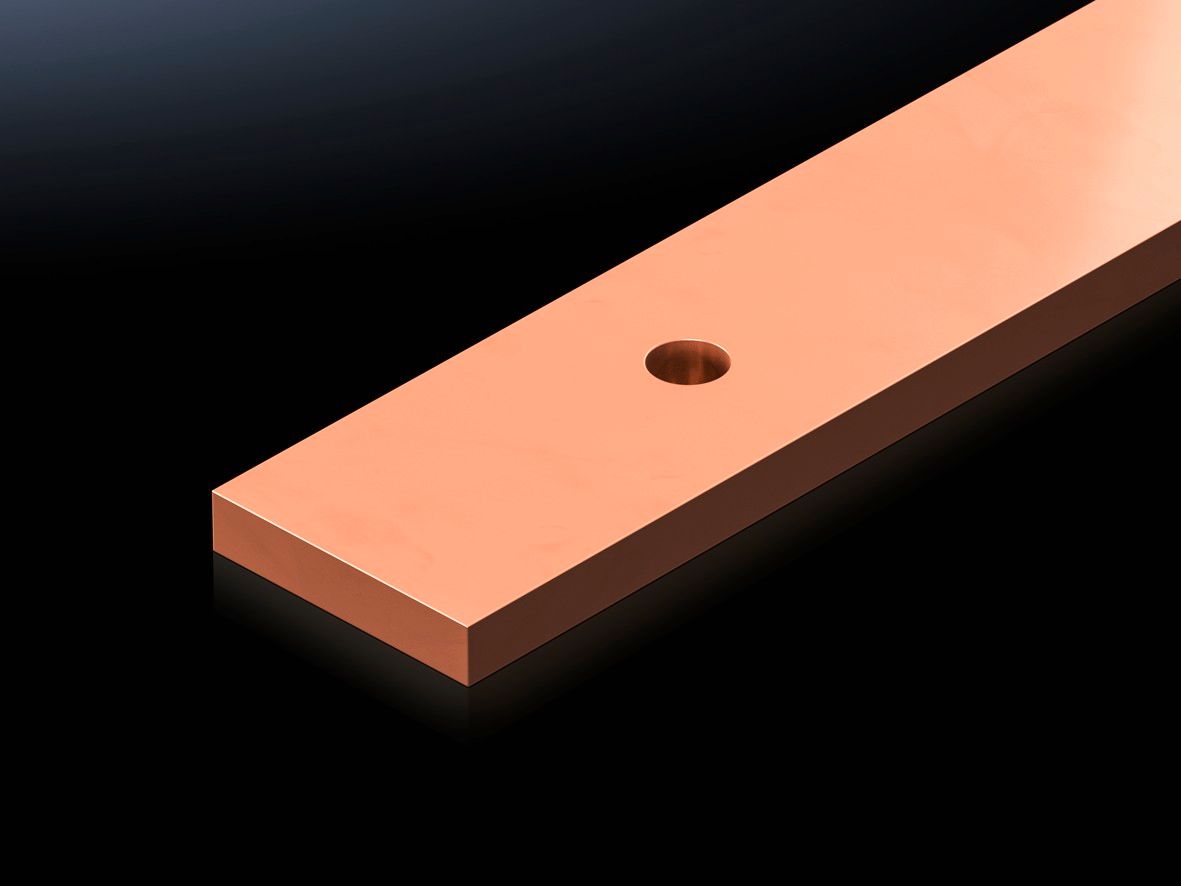

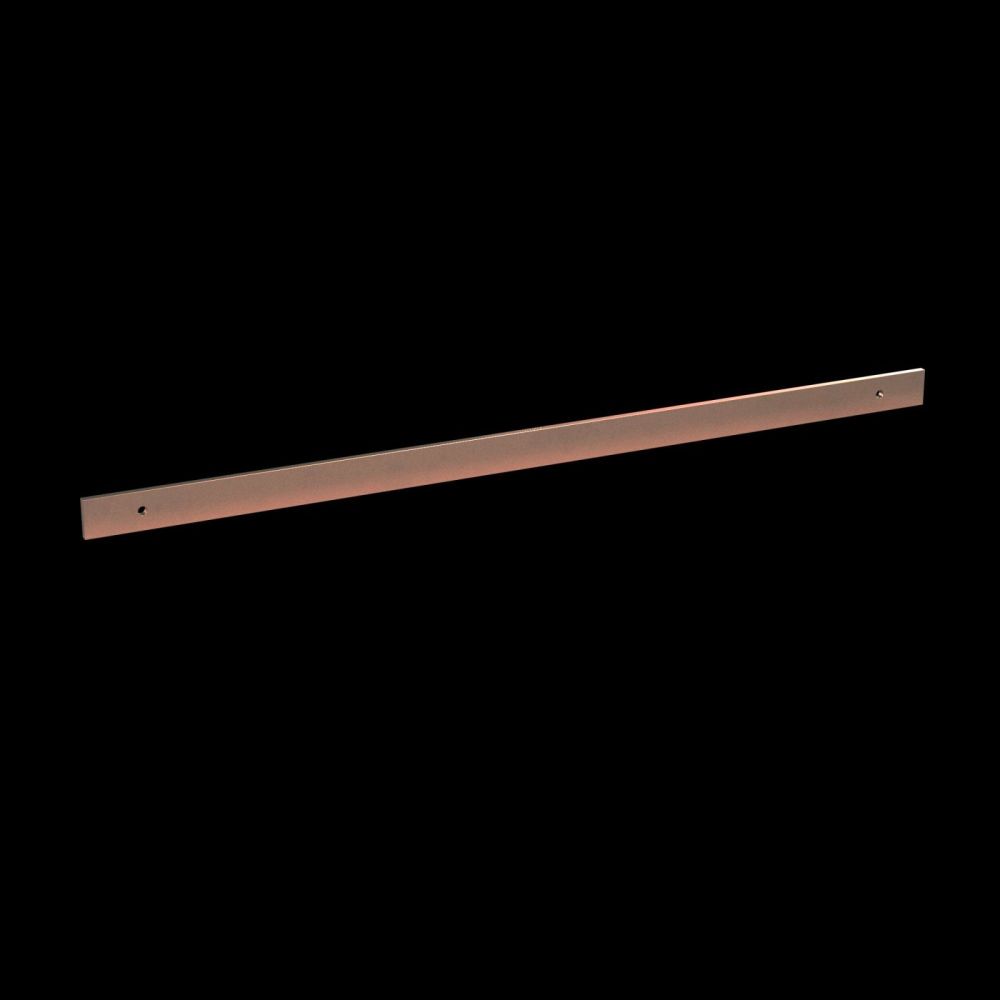

Rittal 9684004
Abbildung kann vom Original abweichen !
Rittal 9684004Rittal 9684004Rittal 9684004Rittal 9684004Rittal 9684004Rittal 9684004
51,52 EUR
inkl. 14,14 EUR Kupfer- Zuschlag
( 61,31 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Lieferzeit ab Lager Vorlieferant ca. 12 Arbeitstageinfo_outline
Bestand: >50 Stück
1x Rittal 9684004 SV Sammelschienen E-Cu mit integriertem Loch, L: 385 mm
Datenblatt:file_download Download
Lieske-Nr.:469379
Hersteller-Nr.: 9684004
EAN-Code: 4028177951181
Gewicht:1.78 kg
Typ:SV 9684004

Produktinformationen zu Rittal 9684004:

Die Rittal SV 9684004 ist eine Sammelschiene aus E-Cu F30 mit integrierten Lochungen, konzipiert für den Einsatz in Stromverteilerkomponenten und Schaltschränken. Mit einer Länge von 385 mm und einem Querschnitt von 50 mm x 10 mm bietet sie eine stabile und leitfähige Verbindung für elektrische Leitungen im industriellen Bereich. Die integrierten Lochungen mit einem Durchmesser von 11,5 mm ermöglichen eine einfache und sichere Montage von Schraubklemmen, Sicherungen oder anderen Befestigungselementen direkt an der Schiene. Die Schiene entspricht der Norm DIN EN 13 601, die Anforderungen an die Herstellung und Prüfung von Sammelschienen für elektrische Anlagen festlegt.

Einsatzbereiche
Die Sammelschiene wird in industriellen Elektroanlagen eingesetzt, insbesondere in Schaltschränken, Verteilerkästen und Stromverteilermodulen. Sie dient als Hauptverbindungselement für die Verteilung von elektrischer Energie und ist für den Einsatz in Anlagen mit hohen Strombelastungen geeignet. Die Verwendung von E-Cu F30 gewährleistet eine hohe elektrische Leitfähigkeit und mechanische Festigkeit, was für die Zuverlässigkeit in industriellen Umgebungen entscheidend ist.

Funktionen und Ausstattung im Detail
Die Schiene verfügt über eine gleichmäßige, längsverlaufende Lochung mit einem Durchmesser von 11,5 mm, die für die Montage von Schraubklemmen und anderen Befestigungselementen optimiert ist. Die integrierten Lochungen reduzieren die Montagezeit und erhöhen die Montagegenauigkeit, da keine zusätzlichen Bohrungen erforderlich sind. Die Materialqualität E-Cu F30 ist ein Kupferwerkstoff mit hohem Reinheitsgrad, der für seine hohe Leitfähigkeit und Korrosionsbeständigkeit bekannt ist. Die Schiene hat ein Nettogewicht von 1,68 kg, was dem Kupferanteil pro Stück entspricht.

Technik verständlich erklärt
Die Bezeichnung E-Cu F30 steht für Elektrolytkupfer mit einem Reinheitsgrad von mindestens 99,9 %, was eine sehr hohe elektrische Leitfähigkeit und mechanische Festigkeit gewährleistet. Die Norm DIN EN 13 601 legt die Anforderungen an die Herstellung, Prüfung und Kennzeichnung von Sammelschienen fest, um die Sicherheit und Zuverlässigkeit in elektrischen Anlagen zu gewährleisten. Die integrierten Lochungen mit 11,5 mm Durchmesser sind für Standard-Schraubklemmen ausgelegt und ermöglichen eine schnelle und sichere Befestigung ohne zusätzliche Bearbeitung der Schiene.

Kompatibilität und Zubehör
Die SV 9684004 ist kompatibel mit weiteren Komponenten der Rittal SV Serie, insbesondere mit Längsverbindern. Passende Zubehörteile umfassen Längsverbinder H in den Längen 55 mm und 100 mm, die für E-Cu-Sammelschienen mit Querschnitten von 1x50x10 mm bzw. 2x/4x50x10 mm ausgelegt sind. Diese Verbinder ermöglichen die Verbindung mehrerer Sammelschienen zu einem zusammenhängenden Stromverteiler-System.

Montage und Installation
Die Montage erfolgt durch Befestigung der Schiene an einem Schaltschrank oder Verteilergehäuse, wobei die integrierten Lochungen für die Schraubbefestigung genutzt werden. Die Schiene kann direkt mit Schraubklemmen oder anderen Befestigungselementen verbunden werden, ohne dass zusätzliche Bohrungen oder Bearbeitungen erforderlich sind. Die Länge von 385 mm ermöglicht eine flexible Anordnung in verschiedenen Schaltschrankgrößen.

Vorteile im Betrieb
Die integrierten Lochungen reduzieren die Montagezeit und erhöhen die Montagegenauigkeit. Die Verwendung von E-Cu F30 gewährleistet eine hohe elektrische Leitfähigkeit und mechanische Stabilität, was die Zuverlässigkeit der Anlage erhöht. Die Einhaltung der Norm DIN EN 13 601 sichert die Qualität und Sicherheit der Komponente. Die Schiene ist für den Einsatz in industriellen Elektroanlagen konzipiert, wo hohe Belastbarkeit und Langlebigkeit gefordert sind.

Allgemein
MaterialE-Cu F30
NormenDIN EN 13 601
Querschnitt50 mm x 10 mm
Lochdurchmesser11,5 mm
Länge385 mm
Kupferanteil (kg/Stück)1,68


Bitte beachten Sie...
Bei diesem Artikel ist ein Kupferzuschlag in Höhe von 14,14 EUR enthalten. Dieser ist abhängig vom aktuellen Kupferpreis und dem Kupfergewicht der Leitung. Den Kupferpreis können Sie gerne telefonisch bei uns anfragen
Produktdatenblatt
Datenblatt zu Rittal 9684004, EAN: 4028177951181

Fragen & Antworten

Wie ist die Lieferzeit von Rittal 9684004 SV Sammelschienen E-Cu mit integriertem Loch, L: 385 mm?

Der Artikel Rittal 9684004 SV Sammelschienen E-Cu mit integriertem Loch, L: 385 mm ist derzeit auf Lager

Er ist erfahrungsgemäß innerhalb von 12 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Rittal 9684004 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Rittal 9684004 SV Sammelschienen E-Cu mit integriertem Loch, L: 385 mm bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Rittal 9684004 SV Sammelschienen E-Cu mit integriertem Loch, L: 385 mm können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.




Passendes Zubehör für Rittal 9684004 SV Sammelschienen E-Cu mit integriertem Loch, L: 385 mm

Rittal 9686250 SV Längsverbinder H: 100 mm, für E-Cu 2x/4x50x10 mm Rittal LogoRittal 9686250 SV Längsverbinder H: 100 mm, für E-Cu 2x/4x50x10 mm Der Rittal SV 9686250 ist ein Längsverbinder für Haupt-Sammelschienensysteme in Schaltschränken. Er dient der elektrischen Verbindung von Sammelschienen zwischen mehreren Schränken, um ein ...

Lieske-Nr.: 1908517
Hersteller-Nr.: 9686250
Typ: SV 9686250
50,57 EUR
Rittal 9686250 zuzügl. MwSt.
Lieferzeit ab Lager Vorlieferant ca. 12 Arbeitstageinfo_outline
Rittal 9686260 SV Längsverbinder H: 55 mm, für E-Cu 1x50x10 mm Rittal LogoRittal 9686260 SV Längsverbinder H: 55 mm, für E-Cu 1x50x10 mm Der Rittal SV 9686260 ist ein Längsverbinder für Haupt-Sammelschienen im industriellen Einsatz, speziell konzipiert zur Verbindung von Schrank zu Schrank innerhalb eines Sammelschienensystems. Das ...

Lieske-Nr.: 1989080
Hersteller-Nr.: 9686260
Typ: SV 9686260
41,95 EUR
Rittal 9686260 zuzügl. MwSt.
Lieferzeit ab Lager Vorlieferant ca. 12 Arbeitstageinfo_outline
