Rittal 9686100 SV Sammelschienenhalter 4-polig 70 mm für E-Cu 30x content_copy

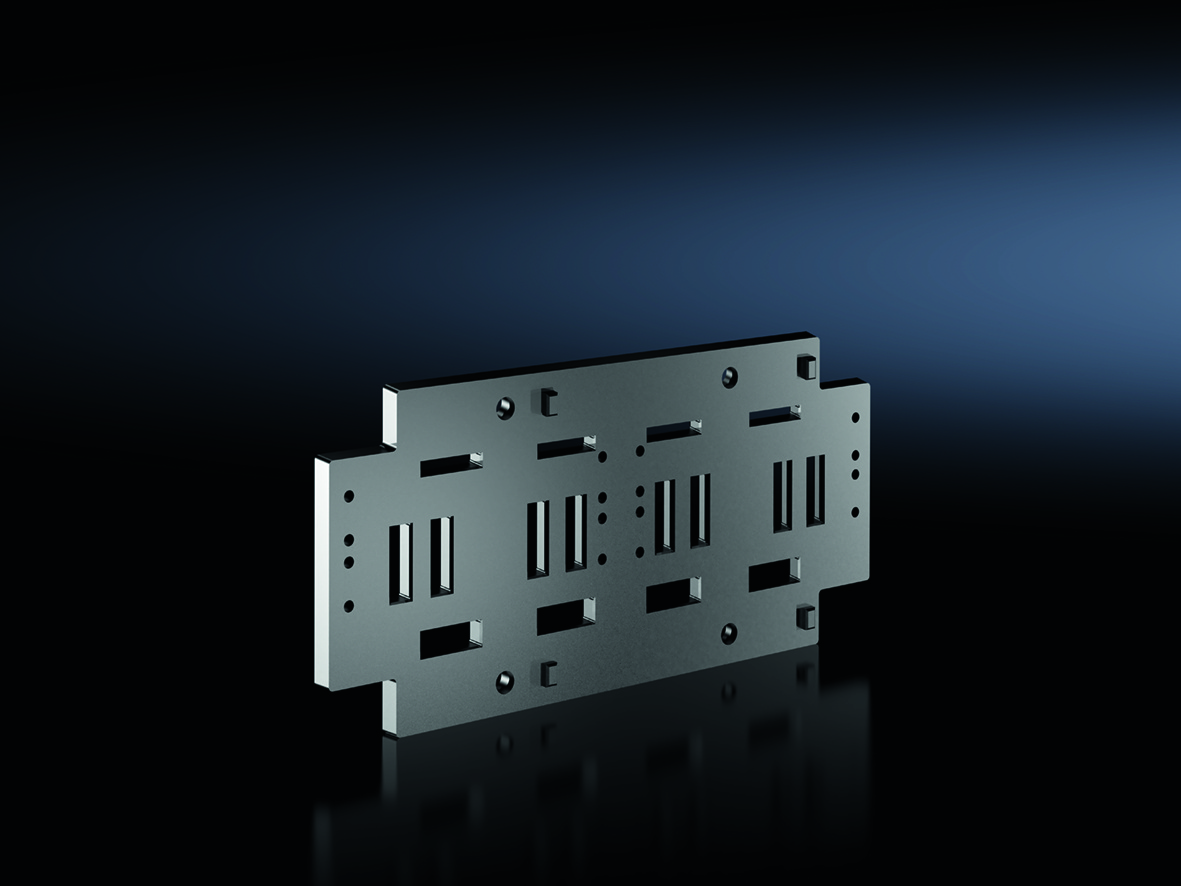

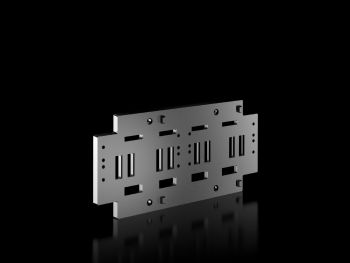

Der SV 9686100 von Rittal ist ein Sammelschienenhalter für vertikale Verteil-Sammelschienensysteme in modularen Abgangsfeldern. Er dient zur sicheren Befestigung von Sammelschienen im industriellen Elektroanlagenbau und wird insbesondere in Schaltschränken eingesetzt, um elektrische Leitungen und Verteilungskomponenten strukturiert und zugänglich zu halten. Der Halter ist für 4-polige Anordnungen ausgelegt und unterstützt Sammelschienen mit den Querschnitten 30 x 5 mm und 30 x 10 mm. Er ist für Mittenabstände von 60 mm und 70 mm konzipiert, wobei die 70-mm-Variante im Produkttyp explizit genannt ist.

Einsatzbereiche
Der Sammelschienenhalter wird in der industriellen Elektroinstallation eingesetzt, insbesondere in Schaltschränken, wo vertikale Verteilungssysteme für Stromversorgung und Signalleitungen benötigt werden. Er ist Teil des RiLine-Systems von Rittal, das modulare, standardisierte Komponenten für die Aufteilung von Strom- und Signalverteilungen in Schaltschränken bietet. Die Verwendung erfolgt in Abgangsfeldern, wo mehrere Leitungen oder Sammelschienen parallel angeordnet werden, um eine klare und wartungsfreundliche Struktur zu gewährleisten.

Funktionen und Ausstattung im Detail
Der Halter ist aus duroplastischem Kunststoff gefertigt, der eine hohe mechanische Stabilität und Wärmebeständigkeit bietet. Das Material erfüllt die Anforderungen an das Brandverhalten gemäß UL 94, was eine sichere Verwendung in elektrischen Anlagen gewährleistet. Die Farbe entspricht etwa RAL 9005, einem dunklen Grau, das typisch für industrielle Schaltschrankkomponenten ist. Der Lieferumfang umfasst Befestigungsmaterial, das für die Montage an den Schaltschrankwänden oder im Abgangsfeld benötigt wird. Die Befestigung erfolgt über vorgesehene Bohrungen und Schraubverbindungen, die für eine sichere und dauerhafte Fixierung sorgen.

Technik verständlich erklärt
Der Sammelschienenhalter ermöglicht die parallele Anordnung von Sammelschienen in definierten Abständen. Die Mittenabstände von 60 mm und 70 mm entsprechen den Standardabständen in modularen Verteilungssystemen, wodurch eine kompatible Integration mit anderen RiLine-Komponenten gewährleistet ist. Die Kompatibilität mit den Querschnitten 30 x 5 mm und 30 x 10 mm deckt die gängigen Profile für Stromverteilung ab, wobei die 30 x 10 mm-Schiene für höhere Strombelastungen geeignet ist. Die 4-polige Ausführung ermöglicht die Verwendung in dreiphasigen Systemen mit einem zusätzlichen Schutzleiter (PE).

Kompatibilität und Zubehör
Der Halter ist speziell für die Verwendung mit Sammelschienen des Typs E-Cu 30x5 mm und 30x10 mm ausgelegt. Passendes Zubehör umfasst die Sammelschienen selbst in der Länge 2400 mm sowie die SV Endabdeckung für Sammelschienenhalter 9686.0X0, die eine saubere Abschlussgestaltung der Schienenenden ermöglicht. Die Endabdeckung dient der mechanischen Absicherung und optischen Veredelung des Systems.

Montage und Installation
Die Montage erfolgt an den Wänden oder im Inneren von Schaltschränken, wobei die vorgesehenen Bohrungen im Halter mit den Montagebohrungen des Schaltschranks ausgerichtet werden. Die Befestigung erfolgt mit dem im Lieferumfang enthaltenen Material, das für eine sichere Verankerung sorgt. Die Sammelschienen werden in die Halter eingeschoben und durch die Formgebung des Halterprofils fixiert. Die Montage ist werkzeuggestützt und erfordert keine zusätzlichen Werkzeuge außer einem Schraubendreher oder einer Schraubzwinge.

Vorteile im Betrieb
Der Einsatz des SV 9686100 ermöglicht eine strukturierte und übersichtliche Anordnung von Sammelschienen in Schaltschränken. Die modulare Konstruktion des RiLine-Systems gewährleistet eine einfache Erweiterbarkeit und Wartbarkeit. Die Materialwahl sorgt für eine hohe mechanische Festigkeit und thermische beständigkeit, was die Zuverlässigkeit im industriellen Betrieb erhöht. Die klare Farbgebung und die standardisierten Abmessungen erleichtern die Planung und Installation in komplexen Elektroanlagen.

Allgemein
Material	Duroplastischer Kunststoff, Brandverhalten gemäß UL 94
Farbe	Ähnlich RAL 9005
Lieferumfang	Inkl. Befestigungsmaterial
Passend für Sammelschienen	30 x 5/10 mm, 30 x 10 mm
Mittenabstand der Sammelschienen	60 mm, 70 mm

---
