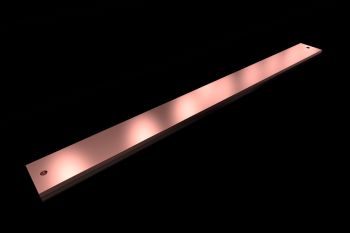

Rittal 9686580 SV PE/PEN-Sammelschiene E-Cu, 80x10 mm, L: 900 mm content_copy

Die Rittal SV 9686580 ist eine PE/PEN-Sammelschiene aus E-Cu (Elektrolytkupfer), die speziell für den Einsatz in Schaltschränken und Verteilern der VX-Serie konzipiert ist. Mit einem Querschnitt von 80 mm x 10 mm und einer Länge von 900 mm bietet sie eine robuste und leitfähige Verbindung für den Schutzleiter (PE) und den Schutz- und Neutralleiter (PEN) in industriellen Elektroinstallationen. Die Schiene ist mit integrierten Lochungen im Durchmesser von 11,5 mm versehen, die eine einfache und sichere Montage von Kabelschuhen, Anschlussklemmen oder anderen Verbindungselementen ermöglichen. Die Schiene ist für Schaltschränke mit einer Breite von mindestens 1.000 mm ausgelegt, wodurch sie in Standard- und größeren Verteilungssystemen einsetzbar ist.

Einsatzbereiche
Die Sammelschiene wird in der industriellen Elektrotechnik eingesetzt, insbesondere in Schaltschränken, Verteilern und Stromverteileranlagen, wo eine zuverlässige und leitfähige Verbindung für den Schutzleiter erforderlich ist. Sie ist geeignet für Anwendungen, bei denen eine hohe elektrische Leitfähigkeit und mechanische Stabilität gefordert sind, wie in Produktionsanlagen, Maschinenbau oder in der Energieverteilung. Die Verwendung von E-Cu gewährleistet eine hohe Leitfähigkeit und Korrosionsbeständigkeit, was die Lebensdauer und Zuverlässigkeit der Installation erhöht.

Funktionen und Ausstattung im Detail
Die Schiene verfügt über eine konstante Querschnittsfläche von 80 mm x 10 mm, die für eine ausreichende Strombelastbarkeit und thermische Stabilität sorgt. Die integrierten Lochungen mit einem Durchmesser von 11,5 mm ermöglichen eine schnelle und präzise Montage von Anschlussklemmen und Kabelschuhen. Die Länge von 900 mm ist auf Standard-Schaltschrankbreiten abgestimmt, wodurch eine optimale Platzierung und Verbindung innerhalb des Schaltschranks gewährleistet ist. Die Schiene ist für eine Montage in Schaltschränken mit einer Breite von mindestens 1.000 mm vorgesehen, was eine universelle Verwendbarkeit in vielen Standardkonfigurationen ermöglicht.

Technik verständlich erklärt
Die Bezeichnung E-Cu steht für Elektrolytkupfer, ein hochreines Kupfer, das aufgrund seiner hohen elektrischen Leitfähigkeit und mechanischen Festigkeit in der Elektrotechnik bevorzugt wird. Die integrierten Lochungen von 11,5 mm Durchmesser sind so dimensioniert, dass sie gängige Kabelschuhe und Anschlussklemmen aufnehmen können, ohne zusätzliche Bohrungen oder Bearbeitungen am Schaltschrank zu erfordern. Die Querschnittsfläche von 80 mm x 10 mm entspricht einem Querschnitt von 800 mm², was für eine hohe Strombelastbarkeit und thermische Stabilität sorgt. Die Schiene ist nach DIN EN 13 601 hergestellt, was die Einhaltung europäischer Normen für elektrische Installationen in Schaltschränken garantiert.

Kompatibilität und Zubehör
Die Sammelschiene ist speziell für die VX-Serie von Rittal entwickelt und passt in Schaltschränke mit einer Breite von mindestens 1.000 mm. Als passendes Zubehör wird die PE/PEN-Haltewinkel für VX 9686350 sowie die SV PE/PEN-Anreihlasche E-Cu (80x10 mm, Länge 180 mm) angeboten. Diese Komponenten ermöglichen eine sichere und ordnungsgemäße Montage der Schiene im Schaltschrank und unterstützen die strukturierte Verkabelung. Die Verwendung dieser Zubehörteile ist optional, aber empfohlen, um eine stabile und wartungsfreundliche Installation zu gewährleisten.

Montage und Installation
Die Montage erfolgt durch Befestigung der Schiene an den vorgesehenen Montagepunkten im Schaltschrank, wobei die integrierten Lochungen für die Verbindung mit Kabelschuhen oder Anschlussklemmen genutzt werden. Die Schiene wird in der Regel horizontal angeordnet, um eine optimale Zugänglichkeit und Verkabelung zu gewährleisten. Die Verwendung von Haltewinkeln oder Anreihlaschen kann die Montage erleichtern und die mechanische Stabilität erhöhen. Die Installation erfolgt nach den geltenden Normen und Vorschriften für elektrische Anlagen, insbesondere DIN EN 13 601.

Vorteile im Betrieb
Die Verwendung der Rittal SV 9686580 bietet eine zuverlässige und leitfähige Verbindung für den Schutzleiter, was die Sicherheit der elektrischen Anlage erhöht. Die integrierten Lochungen reduzieren die Montagezeit und vermeiden zusätzliche Bohrungen im Schaltschrank. Die hohe Qualität des E-Cu-Materials gewährleistet eine lange Lebensdauer und hohe Korrosionsbeständigkeit, was insbesondere in industriellen Umgebungen von Vorteil ist. Die Schiene ist für eine hohe Strombelastbarkeit ausgelegt, was sie für anspruchsvolle Anwendungen geeignet macht. Die Verpackungseinheit umfasst 2 Stück, was die Wirtschaftlichkeit bei größeren Installationen erhöht. Die Schiene ist UL- und C-UL-zertifiziert, was die Einhaltung internationaler Sicherheitsstandards bestätigt.

Allgemein
Material	E-Cu
Ø Lochung	11,5 mm
Länge	900 mm
Passend für	Breite: = 1.000 mm
Querschnitt	80 mm x 10 mm
Kupferanteil (kg/Stück)	6,42

---
