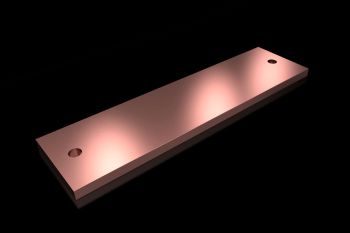

Rittal 9686584 SV PE/PEN-Sammelschiene E-Cu, 80x10 mm, L: 300 mm content_copy

Die Rittal SV 9686584 ist eine PE/PEN-Sammelschiene aus E-Cu, speziell für den Einsatz in Schaltschränken und Verteilern der VX-Serie konzipiert. Sie dient als zentrale Leitungsverbindung für den Schutzleiter (PE) und den Schutz- und Neutralleiter (PEN) in elektrischen Anlagen. Die Schiene hat einen Querschnitt von 80 mm x 10 mm und eine Länge von 300 mm, wodurch sie für Schaltschränke mit einer Breite von mindestens 400 mm geeignet ist. Das Material E-Cu (Elektrolytkupfer) gewährleistet eine hohe elektrische Leitfähigkeit und mechanische Stabilität, was für die sichere und zuverlässige Stromverteilung in industriellen Anwendungen entscheidend ist.

Einsatzbereiche
Die Sammelschiene wird in industriellen Elektroinstallationen eingesetzt, insbesondere in Schaltschränken und Verteilern, wo eine zuverlässige und dauerhafte Verbindung für den Schutzleiter erforderlich ist. Sie ist Teil der Stromverteilungskomponenten und dient der sicheren Ableitung von Schutz- und Fehlerströmen. Die Verwendung in VX-Systemen ermöglicht eine standardisierte Montage und Integration in bestehende Schaltschrankkonstruktionen.

Funktionen und Ausstattung im Detail
Die Schiene verfügt über integrierte Lochungen mit einem Durchmesser von 11,5 mm, die für die Befestigung von Kabelschuhen, Schraubklemmen oder anderen Verbindungselementen vorgesehen sind. Diese Lochungen sind gleichmäßig verteilt und ermöglichen eine flexible und schnelle Montage. Die Abmessungen von 80 mm Breite und 10 mm Höhe bieten ausreichenden Platz für die erforderlichen Verbindungen und gewährleisten eine stabile mechanische Befestigung. Die Länge von 300 mm ist auf die Standardabmessungen von VX-Schaltkästen abgestimmt.

Technik verständlich erklärt
Die Verwendung von E-Cu als Material sorgt für eine hohe elektrische Leitfähigkeit, was bedeutet, dass der Widerstand im Stromkreis minimal bleibt und somit Verluste und Erwärmungen reduziert werden. Die integrierten Lochungen erleichtern die Montage, da keine zusätzlichen Bohrungen erforderlich sind. Die Schiene ist für eine Montage in Schaltschränken mit einer Breite von mindestens 400 mm ausgelegt, was eine breite Anwendbarkeit in verschiedenen Schaltschrankgrößen ermöglicht. Die Kupfermasse pro Stück beträgt 2,13 kg, was die Materialqualität und die elektrischen Eigenschaften unterstreicht.

Kompatibilität und Zubehör
Die Sammelschiene ist speziell für VX-Systeme konzipiert und passt in Schaltschränke mit einer Breite von 400 mm oder mehr. Als Zubehör wird ein PE/PEN-Haltewinkel für VX 9686350 angeboten, der die sichere Befestigung der Schiene im Schaltschrank ermöglicht. Zudem ist eine SV PE/PEN-Anreihlasche E-Cu mit den Abmessungen 80x10 mm und einer Länge von 180 mm verfügbar, die zur Erweiterung oder Anreihung von Sammelschienen verwendet werden kann.

Montage und Installation
Die Montage erfolgt durch Befestigung der Schiene an den vorgesehenen Montagepunkten im Schaltschrank, wobei die integrierten Lochungen für die Verbindung mit Kabelschuhen oder Klemmen genutzt werden. Die Schiene wird in der Regel horizontal montiert, wobei die Positionierung anhand der Schaltschrankabmessungen und der Anschlusspunkte der angeschlossenen Geräte erfolgt. Die Verwendung von passenden Haltewinkeln oder Anreihlaschen kann die Montage erleichtern und die mechanische Stabilität erhöhen.

Vorteile im Betrieb
Die Verwendung einer PE/PEN-Sammelschiene aus E-Cu gewährleistet eine zuverlässige und sichere Stromverteilung. Die integrierten Lochungen reduzieren die Montagezeit und erhöhen die Genauigkeit der Verbindungen. Die hohe elektrische Leitfähigkeit des Materials minimiert Stromverluste und erhöht die Effizienz der Anlage. Die Standardisierung für VX-Systeme ermöglicht eine einfache Integration in bestehende Schaltschrankkonstruktionen und erleichtert die Wartung und Erweiterung der Anlage.

Allgemein
Material	E-Cu
Ø Lochung	11,5 mm
Länge	300 mm
Passend für	Breite: = 400 mm
Querschnitt	80 mm x 10 mm
Kupferanteil (kg/Stück)	2,13

---
