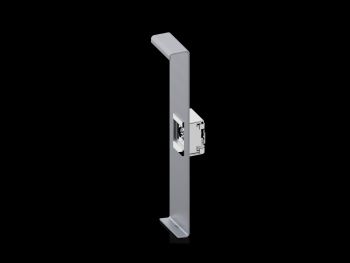

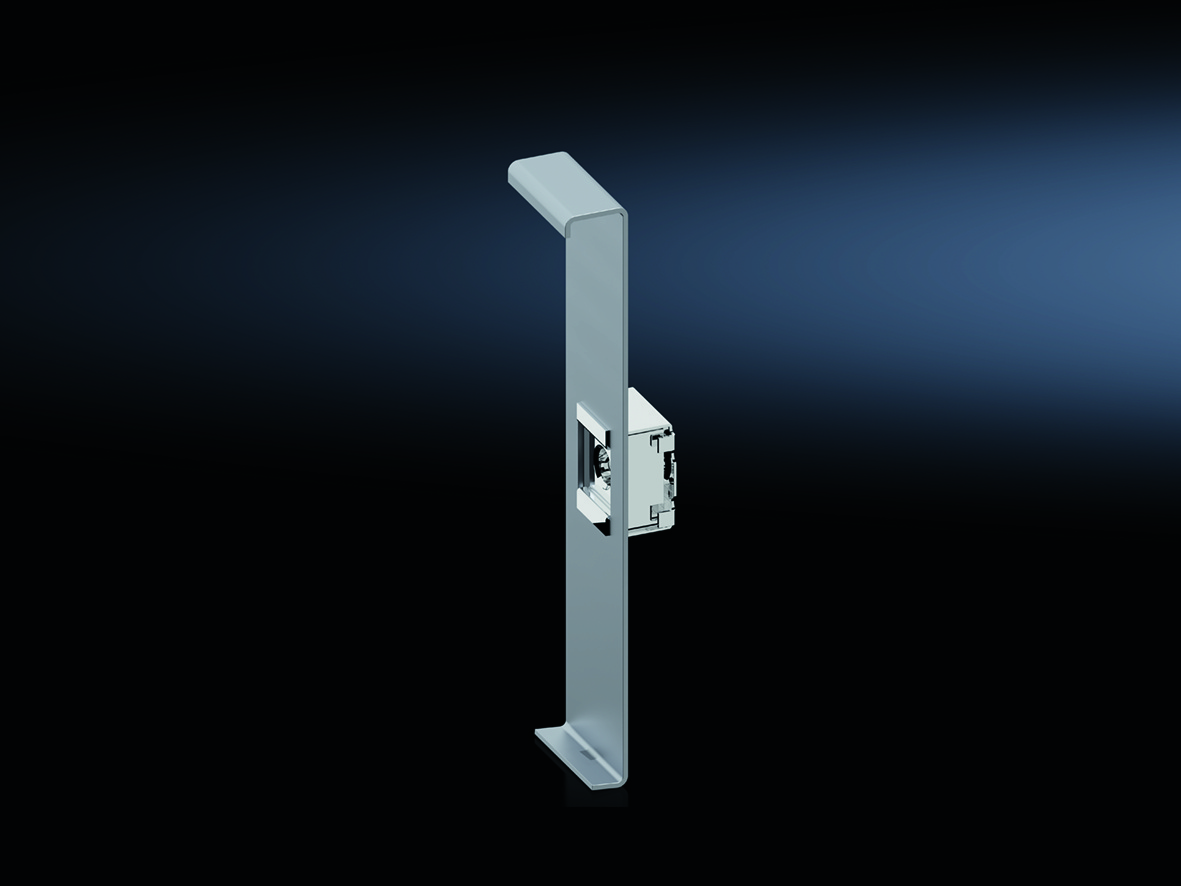

Rittal 9686800 SV Anschlussset M8 content_copy

Das Rittal SV 9686800 ist ein Anschlussset aus verzinktem Stahlblech, das speziell für die Befestigung von NH-Sicherungs-Lastschaltleisten und NH-Lasttrennschaltleisten (185 mm) sowie für die Verbindung von Sammelschienen im industriellen Schaltschrankbau entwickelt wurde. Es dient als mechanische Verbindungskomponente im Sammelschienensystem und ist für Flachkupfer-Sammelschienen mit den Abmessungen 50 x 10 mm ausgelegt. Das Set ist mit einem M8-Gewinde versehen und ermöglicht die sichere Montage von Aufbaukomponenten, die über eine Schraubbefestigung verfügen.

Einsatzbereiche
Das Anschlussset wird im industriellen Elektroanlagenbau eingesetzt, insbesondere in Schaltschränken, wo eine stabile und zuverlässige Befestigung von Sicherungs- und Lasttrennschaltleisten erforderlich ist. Es ist geeignet für Anlagen, in denen Flachkupfer-Sammelschienen im Format 50 x 10 mm verwendet werden, und dient zur sicheren Verbindung von bis zu vier Sammelschienen. Die Verwendung erfolgt ausschließlich bei Komponenten, die über eine Schraubbefestigung verfügen.

Funktionen und Ausstattung im Detail
Das Set besteht aus verzinktem Stahlblech, was eine hohe mechanische Festigkeit und Korrosionsschutz bietet. Die Montage erfolgt über das M8-Gewinde, wobei die erforderliche Schraubenlänge je nach Anzahl der zu verbindenden Sammelschienen variiert: Bei zwei Sammelschienen beträgt die benötigte Schraubenlänge 35 mm, bei vier Sammelschienen 55 mm. Das Set ist in einer Verpackungseinheit von drei Stück erhältlich.

Technik verständlich erklärt
Das Anschlussset fungiert als mechanischer Übergang zwischen den Sammelschienen und den montierten Sicherungs- oder Lasttrenneinheiten. Die verzinkte Stahlblechkonstruktion gewährleistet eine hohe Belastbarkeit und Langlebigkeit unter industriellen Bedingungen. Die Angabe der Schraubenlängen (35 mm für zwei, 55 mm für vier Sammelschienen) berücksichtigt die erforderliche Durchdringungstiefe der Schrauben durch die Schienen und das Anschlussset.

Kompatibilität und Zubehör
Das Anschlussset ist speziell für NH-Sicherungs-Lastschaltleisten und NH-Lasttrennschaltleisten im Format 185 mm konzipiert. Es ist kompatibel mit Sammelschienensystemen, die Flachkupfer 50 x 10 mm verwenden. Als passendes Zubehör wird das SV Füllstück für Anschlussset angeboten, das zur ergänzenden Montage oder zur Abdeckung von nicht genutzten Befestigungspunkten verwendet werden kann.

Montage und Installation
Die Montage erfolgt ausschließlich bei Aufbaukomponenten mit Schraubbefestigung. Die Verbindung erfolgt durch das M8-Gewinde, wobei die Schrauben durch das Anschlussset und die Sammelschienen geführt werden. Die Montage ist Teil des Schaltschrankbaus und erfordert die Einhaltung der technischen Montagehinweise.

Vorteile im Betrieb
Das Anschlussset bietet eine robuste und zuverlässige Befestigungslösung für Sicherungs- und Lasttrenneinheiten im Schaltschrank. Die verzinkte Stahlblechkonstruktion gewährleistet eine hohe mechanische Stabilität und Korrosionsbeständigkeit. Die klare Spezifikation der erforderlichen Schraubenlängen ermöglicht eine präzise und fehlerfreie Montage. Die Verwendung in Kombination mit dem SV Füllstück für Anschlussset bietet zusätzliche Flexibilität bei der Montage und Gestaltung des Schaltschranks.

Allgemein
Material	Stahlblech, verzinkt
Montagehinweis	Die Verwendung des Anschluss-Sets ist nur bei Einsatz von Aufbaukomponenten mit Schraubbefestigung möglich, NH-Sicherungs-Lastschaltleisten: Die benötigte Schraubenlänge beträgt bei Einsatz von Sammelschienen 2 x 50 x 10 mm = 35 mm und 4 x 50 x 10 mm = 55 mm
Hinweis	Schrauben sind nicht im Lieferumfang enthalten
Gewinde	M8
Anzahl Sammelschienen	2, 4

---
