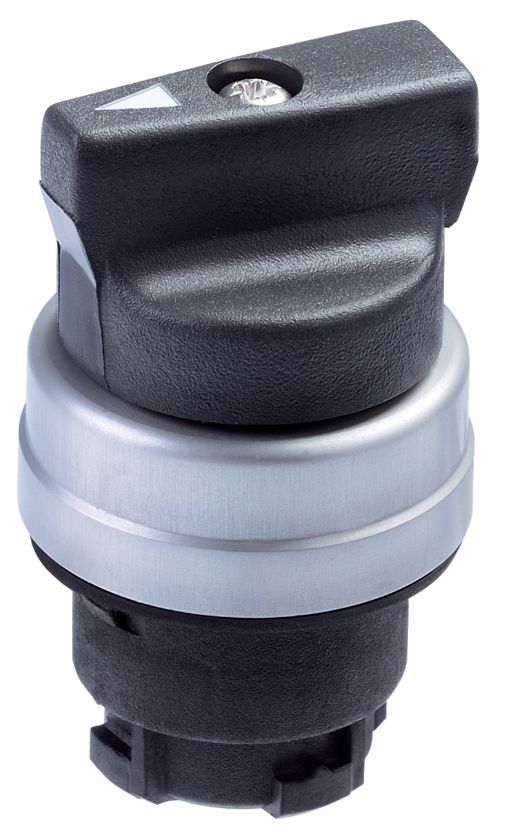

Schmersal 101006377 EWS21 Wahlschalter 2St. Rechts rastend content_copy

Der EWS21 Knebel ist ein robuster und vielseitiger Drehschalter für den Einsatz in anspruchsvollen Umgebungen. Mit einem kurzen Knebel, einer drehbaren Rastfunktion und einem eleganten silbernen Frontring bietet er Zuverlässigkeit und Langlebigkeit.

Technische Daten:

Produkt-Typbezeichnung:

• EWS21

Artikelnummer:

• 101006377

EAN:

• 4030661484938

eCl@ss Nummern:

• Version 12.0: 27-37-12-13
• Version 11.0: 27-37-12-13
• Version 9.0: 27-37-12-13

ETIM Nummern:

• Version 7.0: EC000222
• Version 6.0: EC000222

Zulassungen - Vorschriften:

• Zertifikate: cULus
• Vorschriften: EN IEC 60947-5-1, EN IEC 60947-1

Allgemeine Daten:

• Ausführung: Knebel
• Einbaubedingungen (mechanisch): beliebig
• Knebel: kurz
• Abdichtungsart: Membrane, Lippendichtungen, Formdichtungen
• Werkstoff des Frontringes: Aluminium
• Werkstoff des Knebels: Kunststoff
• Farbe des Frontringes: silber
• Farbe des Knebels: grau
• Bruttogewicht: 45 g

Allgemeine Eigenschaften:

• Verrastend vorhanden: Ja
• Vollisolation: Ja
• Anzahl der Stößel: 1
• Anzahl der Schaltstellungen: 2

Mechanische Daten:

• Entriegelung: Dreh-Entriegelung
• Raststellung: rechts
• Mechanische Lebensdauer, min.: 300.000 Schaltspiele
• Schaltwinkel, rechts: 70 °
• Befestigung: Montageflansch
• Anzugsdrehmoment der Schraube: 0,6 Nm

Mechanische Daten - Abmessungen:

• Höhe: 28 mm
• Länge x Breite x Höhe: Einbaudurchmesser Ø: 22 mm
• Durchmesser des Frontringes: 29,5 mm
• Länge des Knebels: 28 mm
• Einbaudurchmesser: 22,3 mm
• Dicke der Frontplatte, min.: 1 mm
• Dicke der Frontplatte, max.: 6 mm
• Rastermaß: 50 x 50 mm

Umgebungsbedingungen:

• Schutzart: IP65
• Umgebungstemperatur: +0 ... +80 °C
• Schockfestigkeit: 30 g / 18 ms
• Erschütterungsfestigkeit: 20 g / 10 ... 150 Hz
