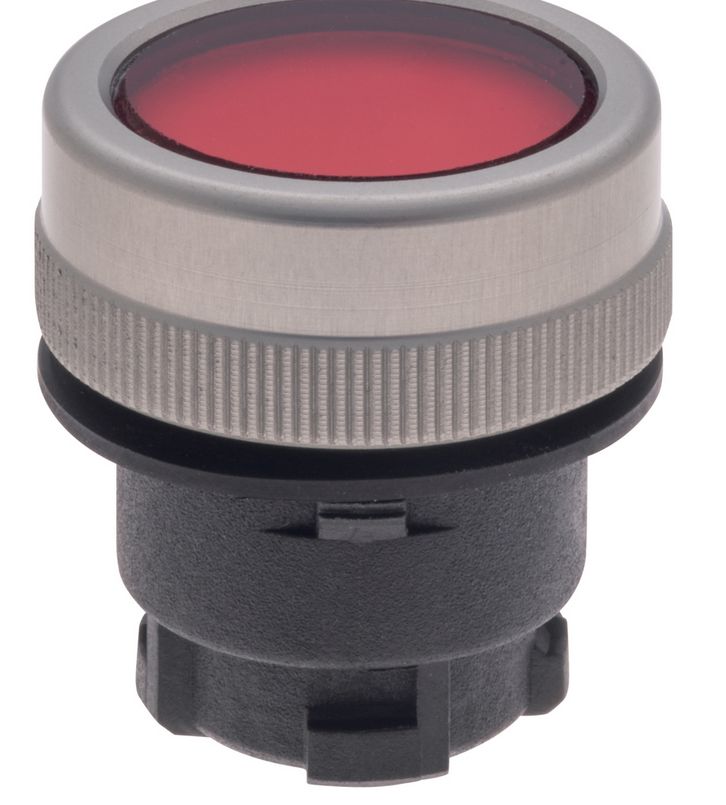

Schmersal 101006461 EMLRT Leuchtmelder rund flach rot content_copy

Der EMLRT Leuchtmelder ist ein stilvolles Anzeigeelement für den Einsatz in Frontplattenmontage. Mit seiner flachen, roten Glas-Kalotte und dem robusten Aluminium-Frontring verbindet er modernes Design mit hoher Funktionalität. Das Element bietet eine zuverlässige Statusanzeige, ist beleuchtbar und eignet sich für eine Vielzahl von Anwendungen.

Technische Daten:

Produkt-Typbezeichnung:

• EMLRT

Artikelnummer:

• 101006461

EAN:

• 4030661485089

eCl@ss Nummern:

• Version 12.0: 27-37-12-11
• Version 11.0: 27-37-12-11
• Version 9.0: 27-37-12-11

ETIM Nummern:

• Version 7.0: EC000223
• Version 6.0: EC000223

Zulassungen - Vorschriften:

• Zertifikate: cULus
• Vorschriften: EN IEC 60947-5-1, EN IEC 60947-1

Allgemeine Daten:

• Ausführung: Leuchtmelder
• Bauform: Rund, flache Kalotte
• Einbaubedingungen (mechanisch): beliebig
• Abdichtungsart: Formdichtungen
• Werkstoff der Kalotte: Glas
• Werkstoff des Frontrings: Aluminium
• Farbe der Kalotte: Rot
• Farbe des Frontrings: Silber
• Bruttogewicht: 35 g
• Beleuchtbar: Ja
• Befestigungsflansch: Ja
• Vollisolation: Ja

Mechanische Daten:

• Befestigung: Montageflansch
• Anzugsdrehmoment der Schraube: 0,6 Nm

Mechanische Daten - Abmessungen:

• Höhe: 14 mm
• Hinweis (Einbauhöhe): Höhe vor der Frontplatte
• Gesamtdurchmesser: 29,5 mm
• Höhe der Kalotte: 0 mm
• Durchmesser der Kalotte: 25 mm
• Durchmesser des Frontringes: 29,5 mm
• Einbaudurchmesser: 22,3 mm
• Dicke der Frontplatte, min.: 1 mm
• Dicke der Frontplatte, max.: 6 mm
• Rastermaß: 40 x 50 mm

Umgebungsbedingungen:

• Schutzart: IP65
• Umgebungstemperatur: -25 ... +75 °C
• Schockfestigkeit: 30 g / 18 ms
• Erschütterungsfestigkeit: 20 g / 10 ... 150 Hz
