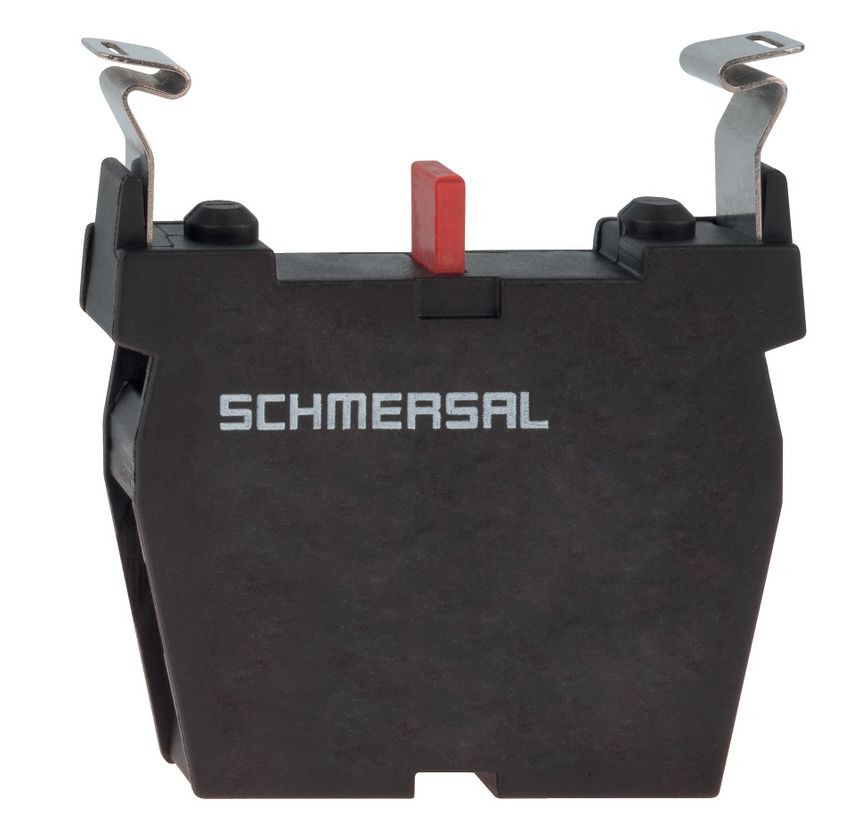

Schmersal 101023927 EF220.1 Kontaktelement 2Ö Schraub content_copy

Produktbeschreibung (Deutsch):

Das EF220.1 ist ein hochwertiges Kontaktelement, das für den Einsatz in industriellen Steuerungs- und Sicherheitsanwendungen entwickelt wurde. Es zeichnet sich durch eine robuste Bauweise aus glasfaserverstärktem, selbstverlöschendem Thermoplast aus und erfüllt die Normen EN IEC 60947-5-1 und EN IEC 60947-1. Mit einer Schutzart von IP40 für den Schaltraum und einer Betriebstemperatur von -25 °C bis +80 °C eignet sich das Element für vielfältige Einsatzbedingungen.

Das EF220.1 ist für NOT-HALT-Anwendungen geeignet und verfügt über zwei zwangsöffnende Öffnerkontakte (NC). Die Schleichschaltung sorgt für zuverlässige Schaltvorgänge mit einer maximalen Prelldauer von nur 5 ms. Das Kontaktelement erreicht eine hohe mechanische Lebensdauer von mindestens 10 Millionen Schaltspielen und unterstützt eine maximale Schalthäufigkeit von 1.200 Schaltungen pro Stunde.

Die Montage des EF220.1 erfolgt einfach durch Aufstecken, und die Schraubklemmen ermöglichen einen flexiblen Anschluss mit Querschnitten von 0,5 mm² bis 2,5 mm² (starr) oder bis 1,5 mm² (flexibel). Mit einer Bemessungsisolationsspannung von 400 V, einem Dauerstrom von 10 A und einer hohen Belastbarkeit bei AC-15 (230 VAC / 8 A) und DC-13 (24 VDC / 5 A) erfüllt das EF220.1 auch anspruchsvolle elektrische Anforderungen.

Hinweis: Alle technischen Angaben einschließlich Aderendhülsen. Die Prelldauer bezieht sich auf eine Betätigungsgeschwindigkeit von 100 mm/s.

Technische Daten:

Bestelldaten:

• Produkt-Typbezeichnung: EF220.1
• Artikelnummer: 101023927
• EAN: 4250116201365
• eCl@ss Nummer: 27-37-13-02
• ETIM Nummer: EC000041

Zulassungen:

• Zertifikate: cULus
• Vorschriften: EN IEC 60947-5-1, EN IEC 60947-1

Allgemeine Daten:

• Ausführung: Kontaktelement
• Gehäusematerial: Glasfaserverstärkter Thermoplast, selbstverlöschend
• Für NOT-HALT geeignet: Ja
• Bruttogewicht: 23 g

Mechanische Eigenschaften:

• Mechanische Lebensdauer: min. 10.000.000 Schaltspiele
• Zwangsöffnungsweg: 2 mm
• Kontaktöffnungsweite: 2 mm
• Montageart: Aufsteckbar
• Abmessungen (LxBxT): 46 x 10 x 60 mm

Elektrische Eigenschaften:

• Bemessungsisolationsspannung: 400 V
• Dauerstrom: 10 A
• Schaltelement: 2 Öffner (NC)
• Schaltprinzip: Schleichschaltung
• Prelldauer: max. 5 ms
• Belastbarkeit:
- AC-15: 230 VAC / 8 A
- DC-13: 24 VDC / 5 A


Umgebungsbedingungen:

• Schutzart Schaltraum: IP40
• Betriebstemperatur: -25 °C bis +80 °C
• Schockfestigkeit: 110 g / 4 ms

Anschlusstechnik:

• Anschlussart: Schraubklemmen
• Anschlussquerschnitt:
- Starr: 0,5 mm² bis 2,5 mm²
- Flexibel: 0,5 mm² bis 1,5 mm²


Kontaktbezeichnung:

• 11-12
• 21-22
