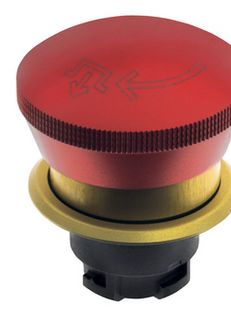

Schmersal 101024290 EDRR40.VHRT NOT-HALT Schlagtaster rot content_copy

Der EDRR40.VHRT ist ein robuster und zuverlässiger Not-Aus-Drucktaster mit Dreh-Zug-Entriegelung. Mit seiner roten Aluminium-Bedienkappe und einem Einbaudurchmesser von 30,5 mm bietet er eine schnelle und einfache Installation für sicherheitskritische Anwendungen. Die Verrastung und die Vollisolation sorgen für eine sichere Bedienung. Der Taster eignet sich für den Einsatz in rauen Umgebungen dank seiner Schutzart IP65 und der Beständigkeit gegenüber Schock und Vibration.

Technische Daten:

Produkt-Typbezeichnung:

• EDRR40.VHRT

Artikelnummer:

• 101024290

EAN:

• 4030661521183

eCl@ss Nummern:

• Version 12.0: 27-37-12-12
• Version 11.0: 27-37-12-12
• Version 9.0: 27-37-12-12

ETIM Nummern:

• Version 7.0: EC001038
• Version 6.0: EC001038

Zulassungen - Vorschriften:

• Zertifikate: cULus
• Vorschriften: EN ISO 13850, EN IEC 60947-5-5

Allgemeine Daten:

• Ausführung: Drucktaster
• Bauform: Rund
• Werkstoff des Bedienteils: Aluminium
• Farbe des Bedienteils: Rot
• Bruttogewicht: 86 g

Eigenschaften:

• Sicherheitsfunktionen: Ja
• Sprungmechanismus integriert: Nein
• Sprungmechanismus extern: Ja
• Verrastend vorhanden: Ja
• Vollisolation: Ja

Mechanische Daten:

• Entriegelung: Dreh-Zug-Entriegelung
• Mechanische Lebensdauer, minimum: 100.000 Schaltspiele
• Betätigungshub: 5 mm
• Befestigung: Montageflansch
• Anzugsdrehmoment der Schraube: 0,6 Nm

Abmessungen:

• Höhe: 29 mm
• Hinweis (Einbautiefe): Tiefe hinter der Frontplatte inkl. einem Kontaktelement
• Durchmesser der Kappe: 38,5 mm
• Einbaudurchmesser: 30,5 mm
• Dicke der Frontplatte, min./max.: 1,5 mm / 6 mm

Umgebungsbedingungen:

• Schutzart: IP65
• Umgebungstemperatur: -25 ... +80 °C
• Schwingfestigkeit: 5 g
• Schockfestigkeit: <50 g (EN 60068-2-27)

Elektrische Daten:

• Maximale Schalthäufigkeit: 600 /h
