Schmersal M2S 6610-11-K-Z Positionsschalter 101055456

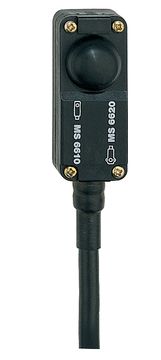

Positionsschalter M2S 6610-11-K-Z

Der Positionsschalter M2S 6610-11-K-Z von Schmersal ist ein präziser Schalter für die Positionsüberwachung in industriellen Anwendungen. Mit einer hohen mechanischen Lebensdauer von mindestens 3 Millionen Schaltspielen und einer Schaltpunktwiederholgenauigkeit von 0,05 mm eignet er sich optimal für den Einsatz in anspruchsvollen und dynamischen Prozessen.

Das Gehäuse besteht aus glasfaserverstärktem Thermoplast, wodurch der Schalter besonders robust und langlebig ist. Dank der Schutzart IP67 ist er vollständig gegen das Eindringen von Staub und Wasser geschützt. Der Schalter verfügt über jeweils einen Öffner- und Schließerkontakt, die nach dem Prinzip der Sprungschaltung mit Reibkontakt arbeiten. Dies ermöglicht eine präzise Schaltfunktion auch bei häufigem Einsatz.

Der Positionsschalter kann in einem Temperaturbereich von -30 bis +80 °C betrieben werden und bietet eine Bemessungsisolationsspannung von 250 VAC sowie eine Stoßspannungsfestigkeit von 4 kV. Die elektrische Verbindung erfolgt über eine H05VV-F-Anschlussleitung mit einem Querschnitt von 3 x 0,75 mm², was eine einfache Installation sicherstellt.

Die Kontakte bestehen aus vergoldetem Silber (AgNi 15 + Au 0,3 µm), was eine hohe Leitfähigkeit sowie einen zuverlässigen Betrieb garantiert. Mit einer maximalen Schalthäufigkeit von 30.000 Schaltvorgängen pro Stunde ist der Positionsschalter für hochdynamische Anwendungen bestens geeignet.

### Technische Daten:

Produkt-Typbezeichnung:

• M2S 6610-11-K-Z

Artikelnummer:

• 101055456

EAN:

• 4030661006086

Zulassungen:

• CCC

Normen:

• EN IEC 60947-5-1

Gehäuse:

• Material: Kunststoff, glasfaserverstärkter Thermoplast
• Schutzart: IP67

Mechanische Daten:

• Anzahl der Öffner: 1
• Anzahl der Schließer: 1
• Mechanische Lebensdauer: mindestens 3.000.000 Schaltspiele
• Betätigungsgeschwindigkeit, minimum: 10 mm/min
• Schaltpunktwiederholgenauigkeit: 0,05 mm

Anschlusstechnik:

• Anschlussbezeichnung: H05VV-F 3 x 0,75 mm²
• Aderquerschnitt: 0,75 mm²

Umgebungsbedingungen:

• Schutzart: IP67
• Umgebungstemperatur: -30 ... +80 °C

Isolationskennwerte:

• Bemessungsisolationsspannung Ui: 250 VAC
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV

Elektrische Daten:

• Thermischer Dauerstrom: 4 A
• Spannung, Gebrauchskategorie AC-15: 230 VAC
• Strom, Gebrauchskategorie AC-15: 1 A
• Schaltprinzip: Sprungschaltung mit Reibkontakt
• Maximale Schalthäufigkeit: 30.000 /h
• Werkstoff der Kontakte: Silber, vergoldet (AgNi 15 + Au 0,3 µm)

### Lieferumfang:

• 1x Positionsschalter M2S 6610-11-K-Z
• Bedienungsanleitung

Typ: M2S 6610-11-K-Z
