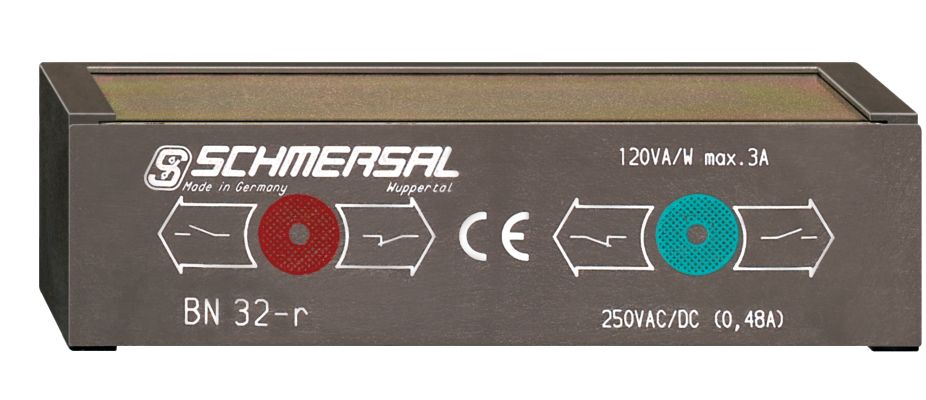

Schmersal BN 32-R Magnetschalter 101057231

Der BN 32-R von Schmersal ist ein magnetischer Näherungssensor in quaderförmiger Bauweise, der speziell für den Einsatz in sicherheitskritischen Anwendungen, einschließlich Aufzügen, entwickelt wurde. Der Sensor verfügt über eine seitliche Betätigungsebene und eine aktive Fläche an der Seite. Dank der integrierten Rastfunktion kann der Sensor seine Position zuverlässig halten, was ihn ideal für präzise Positionsüberwachungen macht.

Der Sensor wird durch einen passenden Magneten ausgelöst und hat einen variablen Schaltabstand von bis zu 55 mm, abhängig vom verwendeten Betätigungsmagneten. Der BN 32-R bietet eine hohe mechanische Lebensdauer von mindestens 1 Milliarde Schaltspielen und eine maximale Betätigungsgeschwindigkeit von 18 m/s.

Der BN 32-R verfügt über einen Schließer (NO) als Schaltelement und nutzt die bewährte Reedkontakt-Technologie. Mit einer Schutzart von IP67 ist der Sensor gegen Staub und Wasser geschützt und kann in einem Temperaturbereich von -25 °C bis +90 °C eingesetzt werden.

Wichtiger Hinweis: Der Betätiger ist nicht im Lieferumfang enthalten. Empfohlene Betätiger sind unter anderem BP 10, BP 20, BP 34, und viele weitere.
Technische Daten:

Produkt-Typbezeichnung:

BN 32-R

Artikelnummer (Bestellnummer):

101057231

EAN (European Article Number):

4030661025209

eCl@ss Nummern:

Version 12.0: 27-27-43-02
Version 11.0: 27-27-01-05
Version 9.0: 27-27-01-05

ETIM Nummern:

Version 7.0: EC002544
Version 6.0: EC002544

Allgemeine Daten:

Wirkprinzip:

magnetisch

Gehäusebauform:

Quader

Werkstoff des Gehäuses:

Kunststoff, glasfaserverstärkter Thermoplast

Werkstoff der aktiven Flächen:

Kunststoff

Bruttogewicht:

57 g

Rastung:

Ja

Verwendbar für Aufzüge:

Ja

Anzahl der Rastkontakte:

1

Mechanische Daten:

Betätigungsebene:

seitlich

Aktive Fläche:

seitlich

Betätigungselement:

Magnet

Mechanische Lebensdauer, Minimum:

1.000.000.000 Schaltspiele

Betätigungsgeschwindigkeit, Maximum:

18 m/s

Mechanische Daten - Schaltabstände gemäß EN IEC 60947-5-3:

Schaltabstand Sn:

5 mm bis 55 mm, abhängig vom Betätigungsmagnet

Beispiele:

BP 10N = 10 mm
2 x BP 21S = 20 bis 55 mm
BP 34N = 10 bis 25 mm

Wiederholgenauigkeit R:

0,3 mm

Mechanische Daten - Anschlusstechnik:

Anschlussart:

Flachsteckanschluss 4,8 mm

Mechanische Daten - Abmessungen:

Länge des Sensors:

24 mm

Breite des Sensors:

85 mm

Höhe des Sensors:

26 mm

Umgebungsbedingungen:

Schutzart:

IP67

Umgebungstemperatur:

-25 ... +90 °C

Erschütterungsfestigkeit:

15 g, sinusförmige Schwingung

Elektrische Daten:

Schaltspannung, Maximum:

250 VAC

Schaltstrom, Maximum:

3 A

Schaltleistung, Maximum:

120 W / 120 VA

Schaltelement:

Schließer (NO)

Prelldauer, Minimum:

0,3 ms

Prelldauer, Maximum:

0,6 ms

Maximale Schalthäufigkeit:

1.080.000 /h

Elektrische Daten - Digitale Ausgänge:

Ausführung der Schaltelemente:

Reedkontakt

Lieferumfang:

Der Betätiger ist nicht im Lieferumfang enthalten.

Zubehör:

Empfohlene Betätiger:

BP 10 S
2x BP 10 S
BP 15 S
BP 34 S
BP 20 S
BP 31 S
BP 11 S
2x BP 11 S
BP 12 S
BP 21 S
2x BP 21 S
BE 20 S
BP 10 N
2x BP 10 N
BP 15 N
2 x BP 15/2 N
2x BP 15/2 S
BP 34 N
BP 20 N
BP 31 N
BP 11 N
2x BP 11 N
BP 12 N
2x BP 12 N
2x BP 12 S
BP 21 N
2x BP 21 N
BE 20 N

Hinweis (Allgemein):

Die Öffner- oder Schließerfunktion ist abhängig von der Betätigungsrichtung, dem Betätigungsmagneten und der Polung des Betätigungsmagneten.
Typ: BN 32-R
