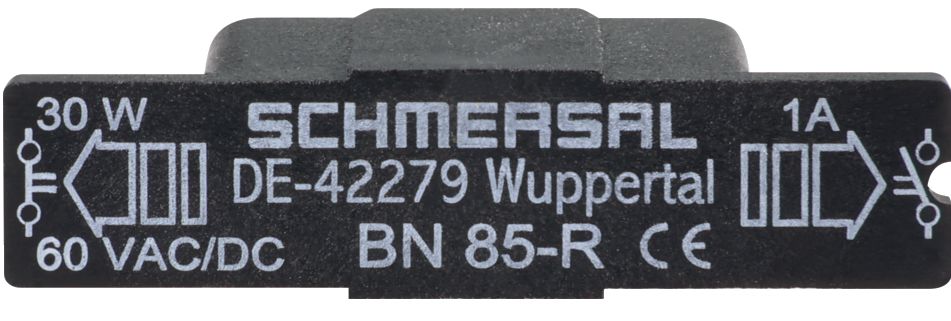

Schmersal BN 85-R Magnetschalter 101091836

Der BN 85-R von Schmersal ist ein magnetischer Näherungsschalter mit Rastfunktion, der speziell für den Einsatz in sicherheitskritischen Anwendungen wie Aufzugtechnik entwickelt wurde. Der Sensor verfügt über eine vorderseitige Betätigungsebene und eine hohe mechanische Lebensdauer von mindestens 1 Milliarde Schaltspielen, was ihn besonders langlebig macht.

Das Gehäuse besteht aus glasfaserverstärktem Thermoplast, was den Sensor robust und widerstandsfähig macht. Mit einem Schutzgrad von IP40 bietet der BN 85-R Schutz vor Fremdkörpern, ist jedoch nicht wasserdicht. Der Näherungsschalter kann bei einer maximalen Betätigungsgeschwindigkeit von 18 m/s eingesetzt werden und funktioniert bei Umgebungstemperaturen von 0 °C bis +75 °C.

Der Sensor wird mit einem 1 Meter langen Kabel geliefert und unterstützt einen Aderquerschnitt von 0,75 mm² (18 AWG). Der maximale Schaltabstand beträgt bis zu 40 mm, abhängig vom verwendeten Betätigungsmagnet.

Wichtiger Hinweis: Der Betätiger ist nicht im Lieferumfang enthalten. Kompatible Betätigungsmagnete wie BP 10 S, BP 15 S, oder BP 34 S werden empfohlen.
Technische Daten:

Produkt-Typbezeichnung:

BN 85-R

Artikelnummer (Bestellnummer):

101091836

EAN (European Article Number):

4030661023472

eCl@ss Nummern:

Version 12.0: 27-27-43-02
Version 11.0: 27-27-01-05
Version 9.0: 27-27-01-05

ETIM Nummern:

Version 7.0: EC002544
Version 6.0: EC002544

Allgemeine Daten:

Wirkprinzip:

magnetisch

Gehäusebauform:

Quader

Werkstoff des Gehäuses:

Kunststoff, glasfaserverstärkter Thermoplast

Bruttogewicht:

40 g

Rastung:

Ja

Verwendbar für Aufzüge:

Ja

Anzahl der Rastkontakte:

1

Mechanische Daten:

Betätigungsebene:

vorderseitig

Betätigungselement:

Magnet

Mechanische Lebensdauer, Minimum:

1.000.000.000 Schaltspiele

Betätigungsgeschwindigkeit, Maximum:

18 m/s

Befestigung:

Klemmschenkel und 2 Einzeladern

Mechanische Daten - Schaltabstände gemäß EN IEC 60947-5-3:

Schaltabstand Sn:

2 mm bis 40 mm, abhängig vom Betätigungsmagnet

Beispiele:

BP 6S = 2 bis 12 mm
BP 10S = 5 bis 20 mm
BP 34S = 10 bis 40 mm

Hinweis (Schaltabstand Sn):

Die Angaben zu den Schaltabständen gelten bei einzeln montierten Geräten ohne ferromagnetischen Einfluss.

Mechanische Daten - Anschlusstechnik:

Länge der Leitung:

1 m

Anschlussart:

Kabel

Aderquerschnitt:

0,75 mm²
18 AWG

Werkstoff des Leitungsmantels:

LiY

Mechanische Daten - Abmessungen:

Länge des Sensors:

16,5 mm

Breite des Sensors:

40 mm

Höhe des Sensors:

35 mm

Umgebungsbedingungen:

Schutzart:

IP40

Umgebungstemperatur:

+0 °C bis +75 °C

Schockfestigkeit:

60 g, sinusförmige Schwingung

Elektrische Daten:

Schaltspannung, Maximum:

60 VDC

Schaltstrom, Maximum:

1 A

Schaltleistung, Maximum:

30 W

Schaltelement:

Raster

Prelldauer, Maximum:

0,2 ms

Elektrische Daten - Digitale Ausgänge:

Ausführung der Schaltelemente:

Reedkontakt

Lieferumfang:

Der Betätiger ist nicht im Lieferumfang enthalten.

Zubehör:

Empfehlung (Betätiger):

BP 10 S
BP 15 S
BP 34 S
BP 20 S

Empfehlung (Betätiger, Aufzugtechnik):

BP 10
BP 6
BP 15

Hinweis (Allgemein):

Die Öffner- oder Schließerfunktion ist abhängig von der Betätigungsrichtung, dem Betätigungsmagneten und der Polung des Betätigungsmagneten.
Typ: BN 85-R
