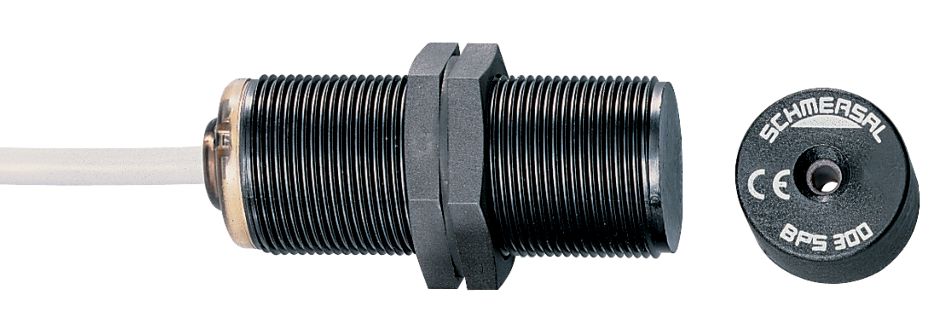

Schmersal 101110514 BNS 300-01ZG Sicherheits-Sensor content_copy

Der BNS 300-01ZG ist ein robuster, magnetisch betätigter Sicherheitssensor, der für industrielle Anwendungen entwickelt wurde. Mit einer geringen Codierstufe gemäß EN ISO 14119 und einem Gehäuse aus glasfaserverstärktem Thermoplast bietet der Sensor Langlebigkeit und zuverlässigen Schutz. Das Gerät ist für quasibündige Einbaubedingungen geeignet und verfügt über integrierte Sicherheits- und Diagnosefunktionen, einschließlich einer Statusanzeige mittels LED.

Der Sensor ist mit einem Öffnerkontakt (NC) ausgestattet und unterstützt einen gesicherten Schaltabstand von 5 mm (EIN") und 15 mm ("AUS). Mit einer mechanischen Lebensdauer von 20 Millionen Schaltspielen und einer Schutzart von IP67 ist der BNS 300-01ZG für den Einsatz in anspruchsvollen Umgebungen konzipiert.

Elektrisch arbeitet der Sensor bei einer Betriebsspannung von 24 VDC und bietet eine maximale Schaltleistung von 750 W. Die maximale Schaltfrequenz beträgt 5 Hz, und der Sensor verfügt über eine Bereitschaftsverzögerung von maximal 50 ms. Der Anschluss erfolgt über ein PVC-ummanteltes Kabel mit einer Länge von 1 Meter und einem Leiterquerschnitt von 0,75 mm².

Hinweis: Der Betätiger ist nicht im Lieferumfang enthalten. Passende Betätiger und Sicherheitsschaltgeräte sind separat erhältlich.

Technische Daten:

Bestelldaten:

• Produkt-Typbezeichnung: BNS 300-01ZG
• Artikelnummer: 101110514
• EAN: 4030661048895
• eCl@ss Nummer: 27-27-44-01
• ETIM Nummer: EC002544

Zulassungen:

• Zertifikate: cULus
• Vorschriften: BG-GS-ET-14, EN IEC 60947-5-3

Allgemeine Daten:

• Wirkprinzip: Magnetisch
• Codierstufe: Gering
• Gehäusematerial: Glasfaserverstärkter Thermoplast
• Risikozeit: max. 50 ms
• Bruttogewicht: 110 g

Mechanische Eigenschaften:

• Betätigungselement: Magnet
• Bewegungsrichtung: Frontal zur aktiven Fläche
• Schaltabstände:
- Sao (EIN): 5 mm
- Sar (AUS): 15 mm

• Abmessungen (LxDurchmesser): 78 mm x M30

Elektrische Eigenschaften:

• Betriebsspannung: 24 VDC
• Max. Schaltstrom: 3 A
• Max. Schaltleistung: 750 W
• Max. Schaltfrequenz: 5 Hz
• Schaltelement: 1 Öffner (NC)

Umgebungsbedingungen:

• Schutzart: IP67
• Betriebstemperatur: -25 °C bis +55 °C
• Schwingfestigkeit: 10–55 Hz, Amplitude 1 mm

Lieferumfang:

• 2 Muttern M30 x 1,5
• Betätiger nicht im Lieferumfang enthalten

Zubehör:

• Empfohlene Betätiger: BPS 300, BPS 303, BPS 303 SS
• Empfohlene Sicherheitsschaltgeräte: SRB-E-301ST, SRB-E-201LC

Hinweise:

• LED leuchtet, wenn die Schutztür geschlossen ist.
• Darstellung der Kontaktsymbole bei geschlossener Schutzeinrichtung.

Typ: BNS 300-01ZG
