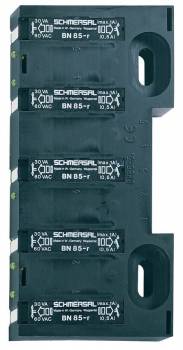

Schmersal BN 85-5-2031 Magnetschalter 101118378

Magnetschalter BN 85-5-2031

Der Magnetschalter BN 85-5-2031 von Schmersal ist ein zuverlässiges Schaltelement, das auf einem magnetischen Wirkprinzip basiert. Dank seiner robusten Bauweise aus glasfaserverstärktem Thermoplast eignet sich der Schalter besonders für Anwendungen in der Aufzugstechnik. Mit einer mechanischen Lebensdauer von mindestens 1 Milliarde Schaltspielen ist der BN 85-5-2031 ideal für den Einsatz in anspruchsvollen, langlebigen Installationen.

Der Schalter verfügt über eine Rastfunktion und kann mit bis zu fünf Rastkontakten ausgestattet werden. Der Betätigungsmagnet wirkt auf der vorderseitigen Ebene, wodurch der Schaltvorgang ausgelöst wird. Der BN 85-5-2031 hat einen variablen Schaltabstand von 1 bis 14 mm, der von der Anordnung und dem Einfluss ferromagnetischer Materialien abhängt.

Die elektrische Verbindung erfolgt über einen 10-poligen Steckeranschluss, was eine einfache Integration in bestehende Systeme ermöglicht. Der Schalter unterstützt Schaltspannungen von 12 bis 60 VDC bei einem maximalen Schaltstrom von 1 A und einer maximalen Schaltleistung von 30 W.

Der BN 85-5-2031 verfügt über eine Statusanzeige und ist besonders für Anwendungen in der Aufzugstechnik geeignet. Beachten Sie, dass der Betätiger BP 7 separat erhältlich ist und nicht im Lieferumfang enthalten ist.

### Technische Daten:

Produkt-Typbezeichnung:

• BN 85-5-2031

Artikelnummer:

• 101118378

EAN:

• 4030661050058

Wirkprinzip:

• Magnetisch

Gehäuse:

• Bauform: Rechteckig
• Material: Kunststoff, glasfaserverstärkter Thermoplast
• Schutzart: IP30

Allgemeine Eigenschaften:

• Rastung: Ja
• Verwendbar für Aufzüge: Ja
• Integrierte Anzeige: Statusanzeige
• Anzahl der Rastkontakte, minimum: 1
• Anzahl der Rastkontakte, maximum: 5

Mechanische Daten:

• Betätigungsebene: Vorderseitig
• Betätigungselement: Magnet
• Mechanische Lebensdauer: mindestens 1.000.000.000 Schaltspiele
• Befestigung: Gehäuse mit Langlöchern

Schaltabstände gemäß EN IEC 60947-5-3:

• Schaltabstand Sn: 1 mm … 14 mm
• Hinweis: Schaltabstände gelten bei einzeln montierten Geräten ohne ferromagnetischen Einfluss.

Anschlusstechnik:

• Anschlussart: Steckeranschluss, 10-polig

Abmessungen:

• Länge: 140 mm
• Breite: 65 mm
• Höhe: 20 mm

Umgebungsbedingungen:

• Schutzart: IP30
• Umgebungstemperatur: -10 ... +75 °C
• Schockfestigkeit: 60 g, sinusförmige Schwingung

Elektrische Daten:

• Schaltspannung, minimum: 12 VDC
• Schaltspannung, maximum: 60 VDC
• Schaltstrom, maximum: 1 A
• Schaltleistung, maximum: 30 W
• Schaltelement: Raster

Digitale Ausgänge:

• Ausführung der Schaltelemente: Reedkontakt

Lieferumfang:

• Der Betätiger ist nicht im Lieferumfang enthalten.

Zubehör:

• Empfehlung (Betätiger): BP 7
• Empfehlung (Betätiger, Aufzugtechnik): BP 7

Hinweise:

Die Öffner- oder Schließerfunktion hängt von der Betätigungsrichtung, dem Betätigungsmagneten und der Polung des Betätigungsmagneten ab.

Typ: BN 85-5-2031
