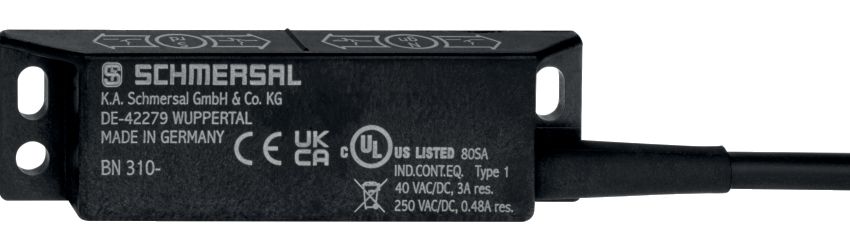

Schmersal BN 310-01Z Magnetschalter 101133844

Der BN 310-01Z von Schmersal ist ein magnetischer Näherungsschalter mit Öffnerkontakt (NC), der speziell für den Einsatz in Aufzugtechnik und sicherheitskritischen Anwendungen entwickelt wurde. Dank seines robusten Gehäuses aus glasfaserverstärktem Thermoplast und seiner hohen mechanischen Lebensdauer von 1 Milliarde Schaltspielen bietet der Schalter zuverlässige Leistung in industriellen Umgebungen.

Der BN 310-01Z ist seitlich betätigt und wird über Langlöcher im Gehäuse befestigt, was eine flexible und einfache Montage ermöglicht. Der Schalter erreicht einen maximalen Schaltabstand von 50 mm, abhängig vom verwendeten Betätigungsmagnet.

Der Näherungsschalter unterstützt Schaltspannungen bis 250 VAC/DC und hat eine maximale Schaltleistung von 120 W. Mit einem Schutzgrad von IP67 ist der BN 310-01Z staubdicht und gegen zeitweiliges Eintauchen in Wasser geschützt.

Der Schalter wird mit einem 1 Meter langen Kabel geliefert, das einen Aderquerschnitt von 0,75 mm² aufweist.

Wichtiger Hinweis: Der Betätiger ist nicht im Lieferumfang enthalten. Es werden kompatible Betätiger wie BP 10, BP 15 oder BE 20 empfohlen.
Technische Daten:

Produkt-Typbezeichnung:

BN 310-01Z

Artikelnummer (Bestellnummer):

101133844

EAN (European Article Number):

4030661059433

eCl@ss Nummern:

Version 12.0: 27-27-43-02
Version 11.0: 27-27-01-05
Version 9.0: 27-27-01-05

ETIM Nummern:

Version 7.0: EC002544
Version 6.0: EC002544

Zulassungen - Vorschriften:

Zertifikate:

cULus

Allgemeine Daten:

Wirkprinzip:

Magnetisch

Gehäusebauform:

Rechteckig

Werkstoff des Gehäuses:

Kunststoff, glasfaserverstärkter Thermoplast

Bruttogewicht:

75 g

Verwendbar für Aufzüge:

Ja

Anzahl der Öffner:

1

Mechanische Daten:

Betätigungsebene:

Seitlich

Betätigungselement:

Magnet

Mechanische Lebensdauer, Minimum:

1.000.000.000 Schaltspiele

Betätigungsgeschwindigkeit, Maximum:

18 m/s

Befestigung:

Gehäuse mit Langlöchern

Mechanische Daten - Schaltabstände gemäß EN IEC 60947-5-3:

Schaltabstand Sn:

5 mm bis 50 mm, abhängig vom Betätigungsmagnet

Beispiele:

BP 10 = 5 mm
BP 20 = 20 mm
BP 21 = 25 bis 50 mm

Hinweis (Schaltabstand Sn):

Die Schaltabstände gelten bei einzeln montierten Geräten ohne ferromagnetischen Einfluss.

Wiederholgenauigkeit R:

0,3 mm

Mechanische Daten - Anschlusstechnik:

Länge der Leitung:

1 m

Anschlussart:

Kabel

Aderquerschnitt:

0,75 mm² / 18 AWG

Werkstoff des Leitungsmantels:

H03VV-F

Mechanische Daten - Abmessungen:

Länge des Sensors:

13 mm

Breite des Sensors:

88 mm

Höhe des Sensors:

25 mm

Umgebungsbedingungen:

Schutzart:

IP67

Umgebungstemperatur:

-25 °C bis +75 °C

Schwingfestigkeit:

10 bis 55 Hz, Amplitude 1 mm

Schockfestigkeit:

30 g / 11 ms

Elektrische Daten:

Schaltspannung, Maximum:

250 VAC / 250 VDC

Schaltstrom, Maximum:

3 A

Schaltleistung, Maximum:

120 W / 120 VA

Schaltelement:

Öffner (NC)

Prelldauer:

Minimum: 0,3 ms
Maximum: 0,6 ms

Schaltfrequenz, Maximum:

300 Hz

Elektrische Daten - Digitale Ausgänge:

Ausführung der Schaltelemente:

Reedkontakt

Lieferumfang:

Der Betätiger ist nicht im Lieferumfang enthalten.

Zubehör:

Empfehlung (Betätiger):

BP 10
BP 15
BP 20
BP 31
BP 34
BE 20

Empfehlung (Betätiger, Aufzugtechnik):

BP 10
2 x BP 15/2

Hinweis (Allgemein):

Die Öffner- oder Schließerfunktion hängt von der Betätigungsrichtung, dem Betätigungsmagneten und der Polung des Betätigungsmagneten ab.
Bei der Gegenüberstellung von Schalter und Betätigungsmagnet müssen die Farben übereinstimmen: Rot (S) auf Rot (S) und Grün (N) auf Grün (N).
Der Schalter sollte mit einer nicht-magnetischen Zwischenlage von mindestens 20 mm auf Eisen montiert werden.
Typ: BN 310-01Z
