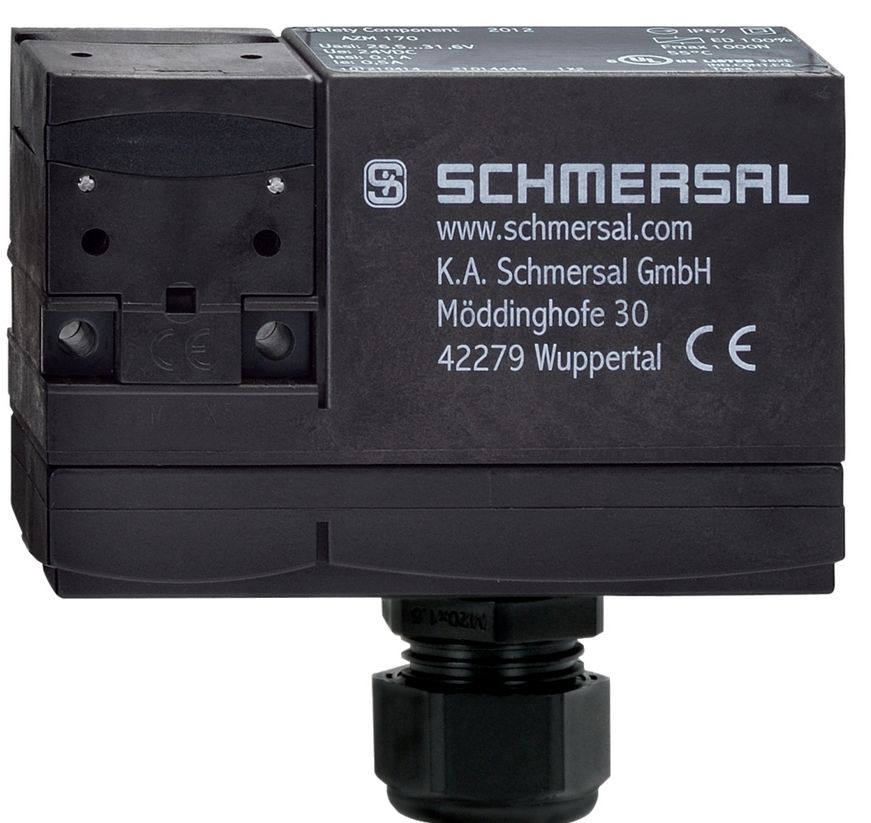

Schmersal AZM 170-02ZRKA 230VAC Sicherheitszuhaltung 101136316

Der Sicherheitsschalter AZM 170-02ZRKA 230VAC ist eine kompakte und zuverlässige Lösung für die Sicherung von Schutzeinrichtungen wie Türen oder Klappen in industriellen Anwendungen. Mit zwei Sicherheitskontakten und einer maximalen Zuhaltekraft von 1.000 N gewährleistet dieser Schalter höchste Sicherheit und Zuverlässigkeit. Das glasfaserverstärkte, thermoplastische Kunststoffgehäuse ist selbstverlöschend und schützt den Schalter vor äußeren Einflüssen.

Dank der Schneidklemmtechnik gestaltet sich der Anschluss flexibel und effizient. Der AZM 170-02ZRKA erfüllt die Anforderungen der Normen EN ISO 13849-1 und EN IEC 60947-5-1 und ist somit für sicherheitsrelevante Anwendungen bestens geeignet.

Technische Daten:

Bestelldaten:

• Produkt-Typbezeichnung: AZM 170-02ZRKA 230VAC
• Artikelnummer: 101136316
• EAN: 4030661056210
• eCl@ss Nummer: 27-27-26-03
• ETIM Nummer: EC002593

Allgemeine Daten:

• Vorschriften: EN ISO 13849-1, EN ISO 14119, EN IEC 60947-5-1
• Codierstufe gemäß EN ISO 14119: gering
• Wirkprinzip: Elektromechanisch
• Werkstoff des Gehäuses: Glasfaserverstärkter Thermoplast, selbstverlöschend
• Bruttogewicht: 278 g

Mechanische Daten:

• Mechanische Lebensdauer: Min. 1.000.000 Schaltspiele
• Zuhaltekraft gemäß EN ISO 14119: 1.000 N
• Rastkraft: 30 N
• Zwangsöffnungsweg: 11 mm
• Betätigungsgeschwindigkeit: Max. 2 m/s
• Befestigung: Schrauben (2x M5)
• Abmessungen (L x B x H): 30 mm x 90 mm x 84 mm

Elektrische Daten:

• Bemessungssteuerspeisespannung: 230 VAC
• Thermischer Dauerstrom: 6 A
• Spannung, Gebrauchskategorie AC-15: 230 VAC
• Strom, Gebrauchskategorie AC-15: 4 A
• Spannung, Gebrauchskategorie DC-13: 24 VDC
• Strom, Gebrauchskategorie DC-13: 4 A
• Elektrische Leistungsaufnahme: Max. 12 W
• Schaltelement: 2 Öffner (NC)
• Schaltprinzip: Schleichschaltung, zwangsöffnender Öffner

Umgebungsbedingungen:

• Schutzart: IP67
• Umgebungstemperatur: -25 °C bis +60 °C
• Schutzklasse: II
• Bemessungsisolationsspannung Ui: 250 VAC
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV

Anwendungen:

• Verschiebbare Schutzeinrichtung
• Abnehmbare Schutzeinrichtung
• Drehbare Schutzeinrichtung

Lieferumfang:

• Schlitzverschluss
• Der Betätiger ist nicht im Lieferumfang enthalten

Hinweise:

• Die Schneidklemmtechnik ermöglicht das einfache Anschließen von flexiblen Leitungen ohne die Verwendung von Aderendhülsen.
• Manuelle Entriegelung möglich mit Dreikantschlüssel M5 (als Zubehör erhältlich).

---

Product Description (English):

The AZM 170-02ZRKA 230VAC safety switch is a compact and reliable solution for securing protective devices such as doors or hatches in industrial applications. Featuring two safety contacts and a maximum holding force of 1,000 N, this switch ensures high levels of safety and dependability. The glass-fiber reinforced, self-extinguishing thermoplastic housing protects the switch from external influences.

Thanks to the cutting-edge clamp connection technology, wiring is flexible and efficient. The AZM 170-02ZRKA complies with the standards EN ISO 13849-1 and EN IEC 60947-5-1, making it well-suited for safety-related applications.
Typ: AZM 170-02ZRKA 230VAC
