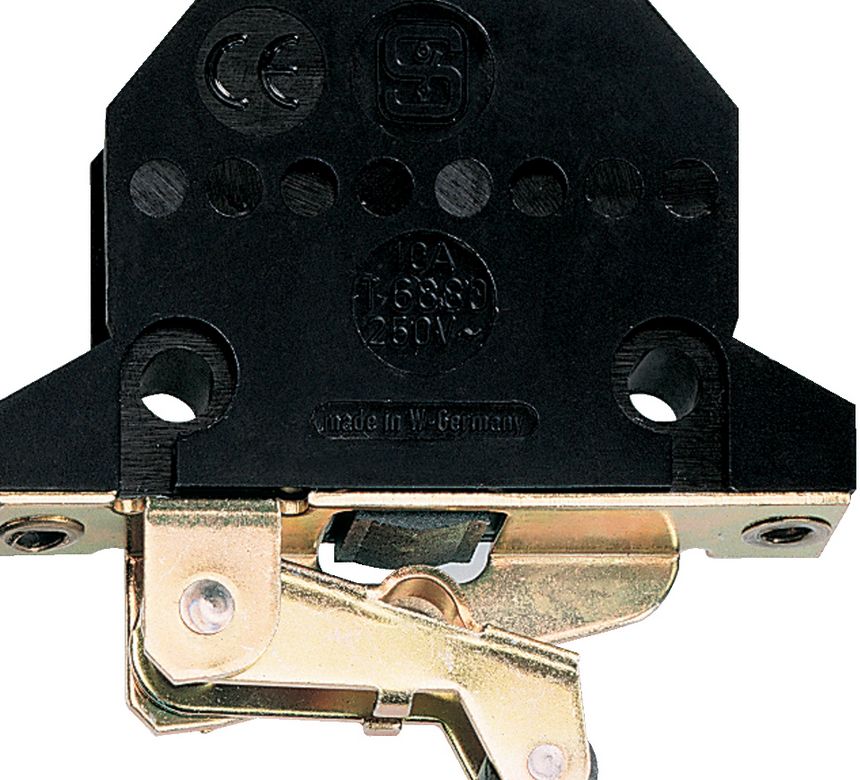

Schmersal T6881-11-1-80R Mikroschalter 101138615

Der Positionsschalter T 6881-11-1-80R ist ein präzises Schaltgerät zur Überwachung mechanischer Bewegungen in Maschinen und Anlagen. Durch seine robuste Konstruktion aus glasfaserverstärktem Kunststoff und einem Thermoplast-Betätiger bietet dieser Schalter hohe Zuverlässigkeit und Langlebigkeit. Dank der Zulassungen nach internationalen Standards wie EN IEC 60947-5-1 und den Zertifikaten cULus sowie CCC eignet sich der Schalter für den weltweiten Einsatz in industriellen Umgebungen.

Dieser Positionsschalter verfügt über einen Öffner- und einen Schließerkontakt und erreicht eine außergewöhnliche mechanische Lebensdauer von mindestens 30 Millionen Schaltspielen. Der Schalter arbeitet mit einer reduzierten Betätigungskraft von nur 4 N, was ihn ideal für Anwendungen macht, bei denen eine geringe Betätigungskraft erforderlich ist. Die präzise Schaltpunktwiederholgenauigkeit von 0,02 mm garantiert eine hohe Zuverlässigkeit bei jeder Betätigung.

Dank des Schraubanschlusses mit einem maximalen Anschlussquerschnitt von 2 x 1,5 mm² lässt sich der Positionsschalter einfach installieren. Der Schalter ist für Steuerstromkreise nach den Kategorien AC-15 und DC-13 ausgelegt und bietet eine Schutzart von IP40, während die Klemmen ohne passenden Gegenstecker einen Schutzgrad von IP40 aufweisen.

Technische Daten:

Produkt-Typbezeichnung:

• T 6881-11-1-80R

Artikelnummer (Bestellnummer):

• 101138615

EAN:

• 4030661281407

eCl@ss Nummern:

• Version 12.0: 27-27-06-01
• Version 11.0: 27-27-06-01
• Version 9.0: 27-27-06-01

ETIM Nummern:

• Version 7.0: EC000030
• Version 6.0: EC000030

Zulassungen:

• cULus
• CCC

Vorschriften:

• EN IEC 60947-5-1

Werkstoff des Gehäuses:

• Kunststoff, glasfaserverstärkter Thermoplast

Werkstoff des Betätigers:

• Thermoplast

Bruttogewicht:

• 35 g

Eigenschaften:

• Anzahl der Öffner: 1
• Anzahl der Schließer: 1

Mechanische Daten:

• Mechanische Lebensdauer: 30.000.000 Schaltspiele
• Betätigungskraft: 4 N
• Kontaktöffnungsweite: > 2 x 1,25 mm
• Betätigungsgeschwindigkeit: 60 mm/min
• Betätigungsgeschwindigkeit, minimum: 1 mm/min
• Schaltpunktwiederholgenauigkeit: 0,02 mm

Anschlusstechnik:

• Anschlussquerschnitt, maximum: 2 x 1,5 mm²
• Anschluss (mechanisch): Schraubanschluss

Umgebungsbedingungen:

• Schutzart: IP40
• Schutzart der Klemmen bzw. Anschlüsse: IP40 (ohne Gegenstecker)

Isolationskennwerte:

• Bemessungsisolationsspannung Ui: 250 VAC
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Verschmutzungsgrad: 3

Elektrische Daten:

Thermischer Dauerstrom: 10 A

Spannung, Gebrauchskategorie AC-15: 230 VAC

Strom, Gebrauchskategorie AC-15: 2,5 A

Spannung, Gebrauchskategorie DC-13: 24 VDC

Strom, Gebrauchskategorie DC-13: 6 A

Schaltprinzip: Schleichschaltung

Prelldauer, maximum: 3 ms

Maximale Schalthäufigkeit: 3.000 /h

Umschaltzeit, maximum: 5 ms

Werkstoff der Kontakte: Silber

Typ: T 6881-11-1-80R
