Schmersal BN 80-RZ Magnetschalter 101139647

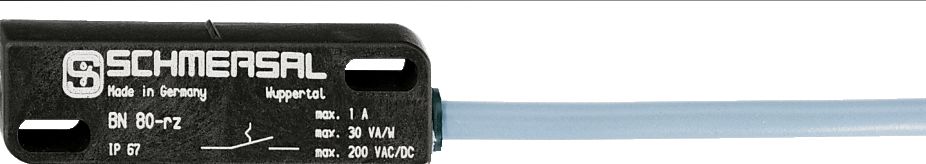

Der BN 80-RZ von Schmersal ist ein magnetischer Näherungsschalter mit Rastfunktion, der speziell für industrielle Anwendungen entwickelt wurde. Durch sein robustes Gehäuse aus glasfaserverstärktem Thermoplast bietet der Schalter eine hohe Widerstandsfähigkeit und Zuverlässigkeit in anspruchsvollen Umgebungen. Der BN 80-RZ verfügt über einen seitlich angeordneten Betätigungsbereich und wird mittels Kabelanschluss verbunden.

Mit einer mechanischen Lebensdauer von mindestens 1 Milliarde Schaltspielen eignet sich der Näherungsschalter ideal für Anwendungen mit hohen Schaltfrequenzen. Der Schalter hat eine maximale Schaltleistung von 10 VA und unterstützt Schaltspannungen bis zu 200 VAC/DC.

Der Schaltabstand beträgt bis zu 60 mm, abhängig vom verwendeten Betätigungsmagnet. Der BN 80-RZ arbeitet nach dem Rastprinzip, wodurch der Schalter in einer bestimmten Position gehalten wird, bis eine erneute Betätigung erfolgt.

Wichtiger Hinweis: Der Betätiger ist nicht im Lieferumfang enthalten. Empfohlen werden Betätiger wie BP 10, BP 15 S, oder BP 34 S.
Technische Daten:

Produkt-Typbezeichnung:

BN 80-RZ

Artikelnummer (Bestellnummer):

101139647

EAN (European Article Number):

4030661282176

eCl@ss Nummern:

Version 12.0: 27-27-43-02
Version 11.0: 27-27-01-05
Version 9.0: 27-27-01-05

ETIM Nummern:

Version 7.0: EC002544
Version 6.0: EC002544

Allgemeine Daten:

Wirkprinzip:

Magnetisch

Gehäusebauform:

Quader

Werkstoff des Gehäuses:

Kunststoff, glasfaserverstärkter Thermoplast

Werkstoff der aktiven Flächen:

Kunststoff

Bruttogewicht:

24 g

Rastung:

Ja

Anzahl der Rastkontakte:

1

Mechanische Daten:

Betätigungsebene:

Seitlich

Aktive Fläche:

Seitlich

Betätigungselement:

Magnet

Mechanische Lebensdauer, Minimum:

1.000.000.000 Schaltspiele

Mechanische Daten - Schaltabstände gemäß EN IEC 60947-5-3:

Schaltabstand Sn:

0 mm bis 60 mm, abhängig vom Betätigungsmagnet

Beispiele:

BP 10 = 2 … 9 mm
BP 34 S = 20 … 50 mm
BP 15 S = 12 … 30 mm

Hinweis (Schaltabstand Sn):

Der Schaltabstand kann bis zu 60 mm betragen, abhängig vom verwendeten Betätigungsmagnet und der Ausführung.

Wiederholgenauigkeit R:

0,3 mm

Mechanische Daten - Anschlusstechnik:

Länge der Leitung:

1 m

Anschlussart:

Kabel

Aderquerschnitt:

0,25 mm² / 23 AWG

Werkstoff des Leitungsmantels:

PVC

Mechanische Daten - Abmessungen:

Länge des Sensors:

9 mm

Breite des Sensors:

44 mm

Höhe des Sensors:

13 mm

Umgebungsbedingungen:

Schutzart:

IP67

Umgebungstemperatur:

-25 °C bis +75 °C

Schockfestigkeit:

15 g, sinusförmige Schwingung

Erschütterungsfestigkeit:

15 g, sinusförmige Schwingung

Elektrische Daten:

Schaltspannung, Maximum:

200 VAC / 200 VDC

Schaltstrom, Maximum:

1,5 A

Schaltleistung, Maximum:

8 W / 10 VA

Schaltelement:

Raster

Prelldauer, Maximum:

0,5 ms

Elektrische Daten - Digitale Ausgänge:

Ausführung der Schaltelemente:

Reedkontakt

Lieferumfang:

Der Betätiger ist nicht im Lieferumfang enthalten.

Zubehör:

Empfehlung (Betätiger):

BP 10
BP 10 S
BP 15 S
BP 34 S
BP 20 S
BP 31 S
BP 11 S
BP 12 S
BP 6 S
BP 7 S

Hinweis (Allgemein):

Die Öffner- oder Schließerfunktion hängt von der Betätigungsrichtung, dem Betätigungsmagneten und der Polung des Betätigungsmagneten ab.
Typ: BN 80-RZ
