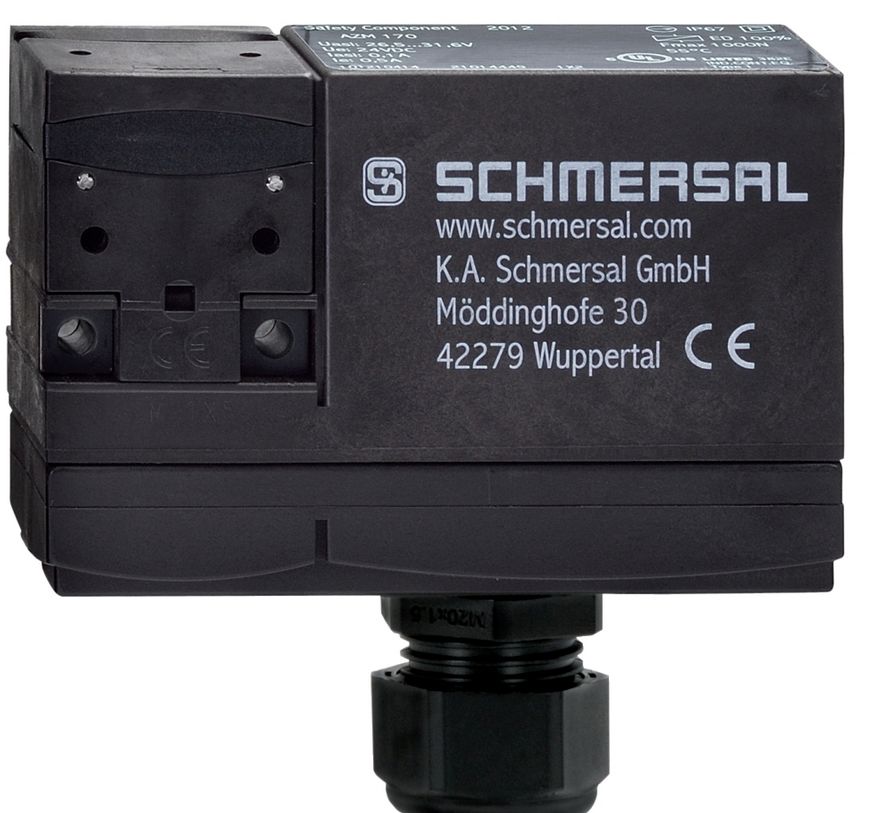

Schmersal AZM 170-11ZRKA 24VAC/DC Sicherheitszuhaltung 101140796

Der AZM 170-11ZRKA 24VAC/DC ist ein hochwertiges Sicherheits-Schaltgerät, das elektromechanisch arbeitet und speziell für den Einsatz in industriellen Sicherheitsanwendungen entwickelt wurde. Dieses Gerät zeichnet sich durch eine kompakte Bauweise, hohe Zuverlässigkeit und lange Lebensdauer aus. Es ist mit einer Schneidklemmtechnik ausgestattet, die eine einfache Installation ohne Aderendhülsen ermöglicht, und bietet höchste Sicherheit durch zwangsöffnende Kontakte.

Das Gerät unterstützt Arbeitsstromprinzip und ist ideal für verschiebbare, abnehmbare und drehbare Schutzeinrichtungen geeignet. Mit einer Zuhaltekraft von bis zu 1.300 N und robusten Materialien wie glasfaserverstärktem Thermoplast ist der AZM 170 besonders langlebig und widerstandsfähig.

Technische Daten:

Bestelldaten:

• Produkt-Typbezeichnung: AZM 170-11ZRKA 24VAC/DC
• Artikelnummer: 101140796
• EAN: 4030661119847
• eCl@ss Nummer: 27-27-26-03
• ETIM Nummer: EC002593

Allgemeine Daten:

• Vorschriften: EN ISO 13849-1, EN ISO 14119, EN IEC 60947-5-1
• Wirkprinzip: Elektromechanisch
• Gehäusematerial: Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
• Bruttogewicht: 278 g

Mechanische Daten:

• Mechanische Lebensdauer: min. 1.000.000 Schaltspiele
• Zuhaltekraft FZh: 1.000 N (max. 1.300 N)
• Zwangsöffnungsweg: 11 mm
• Betätigungsgeschwindigkeit: max. 2 m/s
• Abmessungen (L x B x H): 30 mm x 90 mm x 84 mm
• Anschlussart: Schneidklemmtechnik

Elektrische Daten:

• Bemessungssteuerspeisespannung: 24 VAC/DC
• Schaltelement: 1 Öffner (NC), 1 Schließer (NO)
• Schaltprinzip: Schleichschaltung, zwangsöffnender Öffner
• Bemessungsisolationsspannung Ui: 250 VAC
• Elektrische Leistungsaufnahme: max. 12 W

Umgebungsbedingungen:

• Schutzart: IP67
• Umgebungstemperatur: -25 °C bis +60 °C
• Lager- und Transporttemperatur: -25 °C bis +85 °C
• Schutzklasse: II

Lieferumfang:

• Schlitzverschluss
• Betätiger nicht im Lieferumfang enthalten

Zubehör:

• Dreikantschlüssel M5 für Hilfsentriegelung

Hinweise:

• Schneidklemmtechnik für einfache Installation ohne Aderendhülsen
• Manuelle Entriegelung mit Dreikantschlüssel (Zubehör erhältlich)

---

Product Description (English):

The AZM 170-11ZRKA 24VAC/DC is a high-quality safety interlock device that operates electromechanically and is specifically designed for use in industrial safety applications. This device stands out for its compact design, high reliability, and long service life. Equipped with cutting clamp technology, it allows for easy installation without ferrules, providing maximum safety through forced-opening contacts.

The device supports current-driven operation and is ideal for movable, removable, and rotating protective guards. With a locking force of up to 1,300 N and robust materials such as glass-fiber-reinforced thermoplastic, the AZM 170 is highly durable and resistant.

Technical Data:

Ordering Details:

• Product Type: AZM 170-11ZRKA 24VAC/DC
• Part Number: 101140796
• EAN: 4030661119847
• eCl@ss Number: 27-27-26-03
• ETIM Number: EC002593

General Data:

• Standards: EN ISO 13849-1, EN ISO 14119, EN IEC 60947-5-1
• Operating Principle: Electromechanical
• Housing Material: Plastic, glass-fiber-reinforced thermoplastic, self-extinguishing
• Gross Weight: 278 g

Mechanical Data:

• Mechanical Lifespan: Min. 1,000,000 switching cycles
• Locking Force FZh: 1,000 N (max. 1,300 N)
• Forced Opening Path: 11 mm
• Actuation Speed: Max. 2 m/s
• Dimensions (L x W x H): 30 mm x 90 mm x 84 mm
• Connection Type: Cutting clamp technology

Typ: AZM 170-11ZRKA 24VAC/DC
