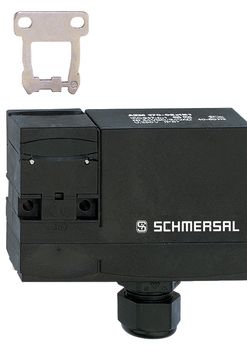

Schmersal AZM 170-11ZRI B5 24VAC/DC Sicherheitszuhaltung 101140801

Der Sicherheitsschalter AZM 170-11ZRI-B5 24VAC/DC bietet eine hochgradige codierte Sicherheitslösung für industrielle Anwendungen, die verschiebbare, abnehmbare oder drehbare Schutzeinrichtungen erfordern. Mit seinem robusten Kunststoffgehäuse und individuell codiertem Betätiger aus nichtrostendem Stahl gewährleistet dieses Gerät Manipulationsschutz und zuverlässige Sicherheitsstandards. Die integrierte Schneidklemmtechnik erleichtert die Installation und sorgt für eine sichere Verbindung ohne zusätzliche Aderendhülsen.

Mit einer Zuhaltekraft von bis zu 1.300 N und einer mechanischen Lebensdauer von mindestens 1 Million Schaltspielen eignet sich dieser Schalter ideal für sicherheitskritische Anwendungen. Die Hilfsentriegelung ermöglicht Flexibilität und zusätzliche Sicherheit bei Wartung und Notfällen.

Technische Daten:

Bestelldaten:

• Produkt-Typbezeichnung: AZM 170-11ZRI-B5 24VAC/DC
• Artikelnummer: 101140801
• EAN: 4030661119892
• eCl@ss Nummer: 27-27-26-03
• ETIM Nummer: EC002593

Allgemeine Daten:

• Vorschriften: BG-GS-ET-19, EN ISO 13849-1, EN ISO 14119, EN IEC 60947-5-1
• Codierung: Individuelle Codierung
• Codierstufe: Hoch
• Gehäusematerial: Kunststoff, glasfaserverstärkter Thermoplast
• Betätigermaterial: Nichtrostender Stahl
• Bruttogewicht: 295 g

Mechanische Daten:

• Betätigungsradius: Min. 140 mm
• Zuhaltekraft FZh: 1.000 N (max. 1.300 N)
• Rastkraft: 30 N
• Zwangsöffnungsweg: 11 mm
• Mechanische Lebensdauer: Min. 1.000.000 Schaltspiele
• Anschlussart: Schneidklemmtechnik
• Abmessungen (L x B x H): 30 mm x 90 mm x 84 mm

Elektrische Daten:

• Bemessungssteuerspeisespannung: 24 VAC/DC
• Schaltelement: 1 Schließer (NO), 1 Öffner (NC)
• Schaltprinzip: Schleichschaltung, zwangsöffnender Öffner
• Bemessungsisolationsspannung Ui: 250 VAC
• Elektrische Leistungsaufnahme: Max. 12 W
• Maximale Schalthäufigkeit: 1.000/h

Umgebungsbedingungen:

• Schutzart: IP67
• Umgebungstemperatur: -25 °C bis +60 °C
• Schutzklasse: II

Lieferumfang:

• Schlitzverschluss
• Der Betätiger ist im Lieferumfang enthalten (nicht nachbestellbar).

Hinweise:

• Einfaches Anschließen durch Schneidklemmtechnik ohne Aderendhülsen.
• Hilfsentriegelung für manuelle Entriegelung mit Dreikantschlüssel M5 (Zubehör).

---

Product Description (English):

The AZM 170-11ZRI-B5 24VAC/DC safety switch provides a high-level coded safety solution for industrial applications requiring sliding, removable, or rotating guards. With its durable plastic housing and individually coded stainless steel actuator, this device ensures tamper protection and meets rigorous safety standards. The integrated cutting clamp technology simplifies installation and provides a secure connection without additional ferrules.

With a locking force of up to 1,300 N and a mechanical lifespan of at least 1 million switching cycles, this switch is ideal for safety-critical applications. The auxiliary unlocking feature offers flexibility and added safety during maintenance and emergency situations.
Typ: AZM 170-11ZRI-B5 24VAC/DC
