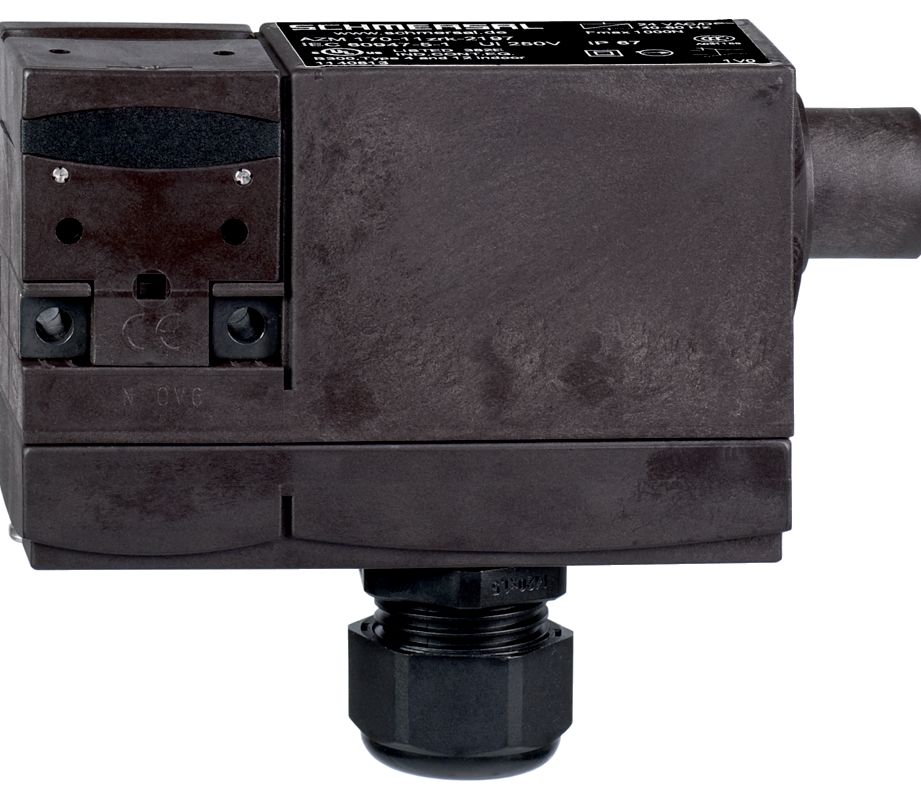

Schmersal AZM 170-02ZRK-2197 24VAC/DC Sicherheitszuhaltung 101140818

Der Sicherheitsschalter AZM 170-02ZRK-2197 24VAC/DC ist ein elektromechanischer Sicherheitsschalter, der speziell für verschiebbare, abnehmbare und drehbare Schutzeinrichtungen konzipiert wurde. Dank seiner Zuhaltekraft von 1.000 N gemäß EN ISO 14119 und einer Hilfsentriegelung bietet er eine sichere und flexible Lösung für Maschinenanwendungen. Die Schneidklemmtechnik ermöglicht eine einfache Installation, während die robuste Bauweise aus glasfaserverstärktem Thermoplast Schutzart IP67 garantiert.

Technische Daten:

Produkt-Typbezeichnung:

• AZM 170-02ZRK-2197 24VAC/DC

Artikelnummer:

• 101140818

EAN:

• 4030661120065

eCl@ss Nummern:

• Version 12.0: 27-27-26-03
• Version 11.0: 27-27-26-03
• Version 9.0: 27-27-26-03

ETIM Nummern:

• Version 7.0: EC002593
• Version 6.0: EC002593

Zulassungen - Vorschriften:

• Zertifikate: IFA, cULus, CCC
• Vorschriften: EN ISO 13849-1, EN ISO 14119, EN IEC 60947-5-1

Allgemeine Daten:

• Codierstufe gemäß EN ISO 14119: gering
• Wirkprinzip: elektromechanisch
• Werkstoff des Gehäuses: Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
• Bruttogewicht: 285 g

Eigenschaften:

• Ruhestromprinzip: Ja
• Hilfsentriegelung: Ja
• Anzahl der Anfahrrichtungen: 2
• Anzahl der Sicherheitskontakte: 2

Sicherheitsbetrachtung:

• Performance Level: bis c
• Kategorie: 1
• B10D Öffner (NC): 2.000.000 Schaltspiele
• B10D Schließer (NO): 1.000.000 Schaltspiele
• Gebrauchsdauer: 20 Jahre

Mechanische Daten:

• Mechanische Lebensdauer: mindestens 1.000.000 Schaltspiele
• Zuhaltekraft FZh gemäß EN ISO 14119: 1.000 N
• Zuhaltekraft Fmax: maximal 1.300 N
• Rastkraft: 30 N
• Zwangsöffnungsweg: 11 mm
• Betätigungsgeschwindigkeit: maximal 2 m/s
• Befestigung: Schrauben (2x M5)

Mechanische Daten - Anschlusstechnik:

• Leitungseinführung: 1 x M20 x 1,5
• Anschlussart: Schneidklemmtechnik
• Anschlussquerschnitt: 0,75 mm² - 1 mm² (flexibel)

Mechanische Daten - Abmessungen:

• Länge des Sensors: 30 mm
• Breite des Sensors: 108 mm
• Höhe des Sensors: 84 mm

Umgebungsbedingungen:

• Schutzart: IP67
• Umgebungstemperatur: -25 °C bis +60 °C
• Lager- und Transporttemperatur: -25 °C bis +85 °C

Elektrische Daten:

• Bemessungssteuerspeisespannung: 24 VAC/DC
• Bedingter Bemessungskurzschlussstrom: 1.000 A
• Elektrische Leistungsaufnahme: maximal 12 W
• Schaltelement: 2 Öffner (NC)
• Schaltprinzip: Schleichschaltung, zwangsöffnender Öffner

Elektrische Daten - Sicherheitskontakte:

• Spannung, Gebrauchskategorie AC-15: 230 VAC
• Strom, Gebrauchskategorie AC-15: 4 A
• Spannung, Gebrauchskategorie DC-13: 24 VDC
• Strom, Gebrauchskategorie DC-13: 4 A

Sonstige Daten:

Applikationsanwendungen: verschiebbare, abnehmbare und drehbare Schutzeinrichtung

Lieferumfang:

Der Betätiger ist nicht im Lieferumfang enthalten.

Schlitzverschluss zur staubdichten Abdeckung der nicht benutzten Öffnungen.

Zusätzliche seitliche Hilfsentriegelung (Dreikantschlüssel M3 im Lieferumfang enthalten).

Typ: AZM 170-02ZRK-2197 24VAC/DC
