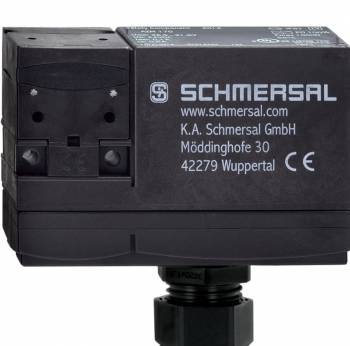

Schmersal 101141020 AZM 170-02ZRKA 24VAC/DC Sicherheitszuhaltung content_copy

Der AZM 170-02ZRKA 24VAC/DC ist ein elektromechanischer Sicherheitsschalter, der speziell für industrielle Anwendungen entwickelt wurde. Er erfüllt höchste Sicherheitsstandards gemäß EN ISO 13849-1, EN ISO 14119 und EN IEC 60947-5-1. Mit seinem robusten Gehäuse aus glasfaserverstärktem, selbstverlöschendem Thermoplast ist der Schalter sowohl langlebig als auch widerstandsfähig gegen äußere Einflüsse.

Der Schalter arbeitet nach dem Arbeitsstromprinzip und verfügt über zwei zwangsöffnende Öffnerkontakte (NC). Die maximale Zuhaltekraft von 1.300 N sorgt für zuverlässige Sicherheit, selbst unter anspruchsvollen Bedingungen. Der AZM 170-02ZRKA ist für Anwendungen geeignet, die verschiebbare, abnehmbare oder drehbare Schutzeinrichtungen beinhalten.

Mit einer Schutzart von IP67 und einem Betriebstemperaturbereich von -25 °C bis +60 °C ist der Schalter für den Einsatz in rauen Umgebungen geeignet. Die Schneidklemmtechnik ermöglicht eine einfache Verdrahtung ohne Aderendhülsen. Der Anschluss erfolgt über eine Leitungseinführung (M20 x 1,5), die flexible Leitungen mit einem Querschnitt von 0,75 mm² bis 1 mm² unterstützt.

Hinweis: Der Betätiger ist nicht im Lieferumfang enthalten. Ein optionaler Dreikantschlüssel M5 für die Hilfsentriegelung ist als Zubehör erhältlich.

Technische Daten:

Bestelldaten:

• Produkt-Typbezeichnung: AZM 170-02ZRKA 24VAC/DC
• Artikelnummer: 101141020
• EAN: 4030661120294
• eCl@ss Nummer: 27-27-26-03
• ETIM Nummer: EC002593

Zulassungen:

• Zertifikate: IFA, cULus, CCC
• Vorschriften: EN ISO 13849-1, EN ISO 14119, EN IEC 60947-5-1

Allgemeine Daten:

• Codierstufe: Gering
• Wirkprinzip: Elektromechanisch
• Gehäusematerial: Glasfaserverstärkter Thermoplast, selbstverlöschend
• Bruttogewicht: 278 g

Mechanische Eigenschaften:

• Mechanische Lebensdauer: min. 1.000.000 Schaltspiele
• Zuhaltekraft: max. 1.300 N
• Zwangsöffnungsweg: 11 mm
• Zwangsöffnungskraft: min. 17 N
• Abmessungen (LxBxH): 30 x 90 x 84 mm

Elektrische Eigenschaften:

• Betriebsspannung: 24 VAC/DC
• Dauerstrom: 10 A
• Schaltelemente: 2 Öffner (NC)
• Schaltprinzip: Schleichschaltung, zwangsöffnender Öffner
• Belastbarkeit:
- AC-15: 230 VAC / 4 A
- DC-13: 24 VDC / 4 A


Umgebungsbedingungen:

• Schutzart: IP67
• Betriebstemperatur: -25 °C bis +60 °C

Anschlusstechnik:

• Leitungseinführung: 1 x M20 x 1,5
• Anschlussquerschnitt: 0,75 mm² bis 1 mm² (flexibel)

Lieferumfang:

• Der Betätiger ist nicht im Lieferumfang enthalten.
• Schlitzverschluss

Hinweise:

• Schneidklemmtechnik ermöglicht Verdrahtung ohne Aderendhülsen.
• Manuelle Entriegelung mit Dreikantschlüssel M5 (optional erhältlich).
