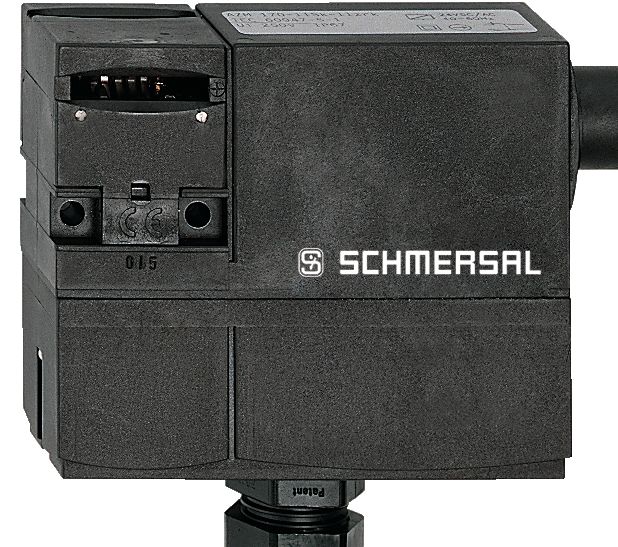

Schmersal 101144261 AZM 170SK-02ZRK-2197 24VAC/DC Sicherheitszuhaltung content_copy

Bestelldaten:

• Produkt-Typbezeichnung: AZM 170SK-02ZRK-2197 24VAC/DC
• Artikelnummer (Bestellnummer): 101144261
• EAN (European Article Number): 4030661132099
• eCl@ss Nummer, Version 12.0: 27-27-26-03
• eCl@ss Nummer, Version 11.0: 27-27-26-03
• eCl@ss Nummer, Version 9.0: 27-27-26-03
• ETIM Nummer, Version 7.0: EC002593
• ETIM Nummer, Version 6.0: EC002593

Zulassungen und Vorschriften:

• Zertifikate: IFA, cULus, CCC
• Vorschriften:
- EN ISO 13849-1
- EN ISO 14119
- EN IEC 60947-5-1


Allgemeine Daten:

• Codierstufe gemäß EN ISO 14119: gering
• Wirkprinzip: elektromechanisch
• Werkstoff des Gehäuses: Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
• Bruttogewicht: 305 g

Allgemeine Eigenschaften:

• Ruhestromprinzip: Ja
• Hilfsentriegelung: Ja
• Anzahl der Anfahrrichtungen: 2
• Anzahl der Sicherheitskontakte: 2

Sicherheitsbetrachtung:

• Vorschriften: EN ISO 13849-1
• Performance Level, bis: c
• Kategorie: 1
• B10D Öffner (NC): 2.000.000 Schaltspiele
- Hinweis: Elektrische Lebensdauer auf Anfrage.

• B10D Schließer (NO): 1.000.000 Schaltspiele
- Hinweis: bei 10% Ie und ohmscher Last

• Gebrauchsdauer: 20 Jahre

Fehlerausschluss:

• Einsetzbar, wenn ein Fehlerausschluss für eine gefahrbringende Beschädigung der 1-kanaligen Mechanik zulässig ist und ein ausreichender Manipulationsschutz gewährleistet ist.
• Performance Level, bis: d
• Kategorie: 3
• Hinweis: bei 2-kanaligem Einsatz und mit geeigneter Logik-Einheit.
• Gebrauchsdauer: 20 Jahre

Mechanische Daten:

• Mechanische Lebensdauer, min.: 1.000.000 Schaltspiele
• Zuhaltekraft FZh gemäß EN ISO 14119: 1.000 N
• Zuhaltekraft Fmax, max.: 1.300 N
• Rastkraft: 30 N
• Zwangsöffnungsweg: 11 mm
• Zwangsöffnungskraft je Öffnerkontakt, min.: 8,5 N
• Zwangsöffnungskraft, min.: 17 N
• Betätigungsgeschwindigkeit, max.: 2 m/s
• Befestigung: Schrauben
- Ausführung der Befestigungsschrauben: 2x M5
- Anzugsdrehmoment für Gehäusedeckel, min.: 0,7 Nm
- Anzugsdrehmoment für Gehäusedeckel, max.: 1 Nm
- Hinweis: Torx T10


Mechanische Anschlusstechnik:

• Leitungseinführung: 1 x M20 x 1,5
• Anschlussart: Schraubklemmen
• Anschlussquerschnitt:
- Minimum: 0,25 mm²
- Maximum: 1,5 mm² (inkl. Aderendhülsen)

• Zulässige Art der Leitung:
- Starr eindrähtig
- Starr mehrdrähtig
- Flexibel


Mechanische Abmessungen:

• Länge des Sensors: 30 mm
• Breite des Sensors: 108 mm
• Höhe des Sensors: 100,5 mm

Umgebungsbedingungen:

• Schutzart: IP67
• Umgebungstemperatur: -25 ... +60 °C
• Lager- und Transporttemperatur: -25 ... +85 °C
• Hinweis (Relative Feuchtigkeit): nicht kondensierend, nicht vereisend
• Schutzklasse: II
• Zulässige Aufstellhöhe über NN, max.: 2.000 m

Isolationskennwerte:

• Bemessungsisolationsspannung Ui: 250 VAC
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Überspannungskategorie: III
• Verschmutzungsgrad: 3

Elektrische Daten:

• Bemessungssteuerspeisespannung: 24 VAC/DC
• Bedingter Bemessungskurzschlussstrom: 1.000 A
• Elektrische Leistungsaufnahme, max.: 12 W
• Schaltelement: 2 Öffner (NC)
- Hinweis: Wechsler mit Doppelunterbrechung Zb oder 2 Öffner, galvanisch getrennte Kontaktbrücken

• Schaltprinzip: Schleichschaltung, zwangsöffnender Öffner
• Maximale Schalthäufigkeit: 1.000 /h
• Werkstoff der Kontakte (elektrisch): Silber

Magnetansteuerung:

• Einschaltdauer Magnet: 100 %
• Testpulsdauer, max.: 5 ms
• Testpulsintervall, min.: 50 ms

Sicherheitskontakte:

• Spannung, Gebrauchskategorie AC-15: 230 VAC
• Strom, Gebrauchskategorie AC-15: 4 A
• Spannung, Gebrauchskategorie DC-13: 24 VDC
• Strom, Gebrauchskategorie DC-13: 4 A

Hilfskontakte:

• Spannung, Gebrauchskategorie AC-15: 230 VAC

Sonstige Daten:

• Applikationsanwendungen:
- Verschiebbare Schutzeinrichtung
- Abnehmbare Schutzeinrichtung
- Drehbare Schutzeinrichtung


Lieferumfang:

• Der Betätiger ist nicht im Lieferumfang enthalten.
• Schlitzverschluss

Hilfsentriegelung:

• Rechts, unten
• Zur manuellen Entriegelung mit Dreikantschlüssel M5, als Zubehör erhältlich
• Zusätzliche seitliche Hilfsentriegelung
• Zur manuellen Entriegelung mit Dreikantschlüssel M3 (im Lieferumfang enthalten)
