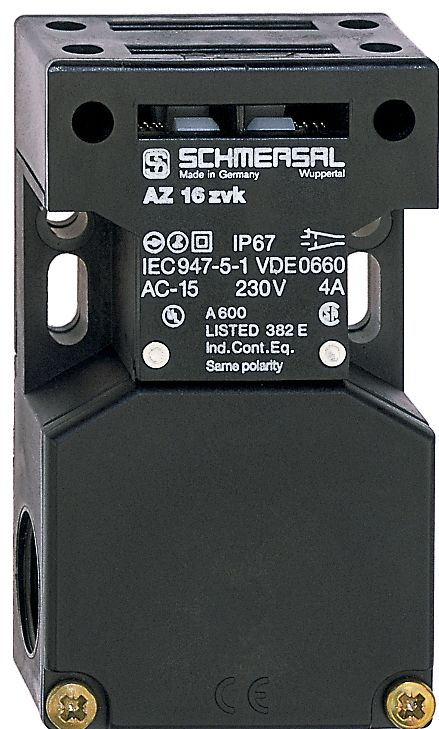

Schmersal 101157381 AZ16-02ZVRK-M20 Sicherheitsschalter content_copy

Der AZ 16-02ZVRK-M20 Sicherheitsschalter ist ein elektromechanischer Verriegelungsschalter, der für Anwendungen entwickelt wurde, bei denen ein hohes Maß an Sicherheit erforderlich ist. Mit zwei zwangsöffnenden Sicherheitskontakten und einer Schutzart von IP67 bietet er zuverlässigen Schutz und Langlebigkeit. Dank seiner robusten glasfaserverstärkten Thermoplast-Konstruktion und universellen Einsatzmöglichkeiten eignet er sich ideal für industrielle Umgebungen. Der Schalter erfüllt die Anforderungen der Normen EN ISO 13849-1 und EN ISO 14119 und erreicht einen Performance Level bis zu c (Kategorie 1) im 1-kanaligen Einsatz und bis zu d (Kategorie 3) bei 2-kanaligem Einsatz.

Technische Daten:

Produktbezeichnung:

• AZ 16-02ZVRK-M20

Artikelnummer:

• 101157381

EAN:

• 4030661180113

eCl@ss-Nummern:

• Version 12.0: 27-27-26-02
• Version 11.0: 27-27-26-02
• Version 9.0: 27-27-26-02

ETIM-Nummern:

• Version 7.0: EC002592
• Version 6.0: EC002592

Zulassungen und Vorschriften:

• Zertifikate: cULus, CCC
• Vorschriften: EN ISO 13849-1, EN ISO 14119, EN IEC 60947-5-1

Allgemeine Daten:

• Codierstufe: Gering
• Wirkprinzip: Elektromechanisch
• Gehäusematerial: Kunststoff, glasfaserverstärkter Thermoplast
• Bruttogewicht: 115 g

Allgemeine Eigenschaften:

• Anzahl der Anfahrrichtungen: 3
• Sicherheitskontakte: 2
• Kabeldurchführungen: 3

Sicherheitsbetrachtung:

• Performance Level (1-kanalig): Bis c (Kategorie 1)
• Performance Level (2-kanalig): Bis d (Kategorie 3)
• B10D Öffner (NC): 2.000.000 Schaltspiele
• B10D Schließer (NO): 1.000.000 Schaltspiele (bei 10 % Ie und ohmscher Last)
• Gebrauchsdauer: 20 Jahre

Mechanische Daten:

• Mechanische Lebensdauer: 1.000.000 Schaltspiele
• Rastkraft: 30 N
• Zwangsöffnungsweg: 8 mm
• Maximale Betätigungsgeschwindigkeit: 2 m/s
• Befestigung: 2x M6 Schrauben

Anschlusstechnik:

• Leitungseinführungen: 3 x M20 x 1,5
• Anschlussart: Schraubklemmen
• Anschlussquerschnitt: 0,25–2,5 mm²

Abmessungen:

• Länge: 30 mm
• Breite: 52 mm
• Höhe: 90 mm

Umgebungsbedingungen:

• Schutzart: IP67
• Umgebungstemperatur: -30 °C bis +80 °C
• Lagertemperatur: -40 °C bis +85 °C

Elektrische Daten:

• Thermischer Dauerstrom: 10 A
• Spannung (AC-15): 230 VAC
• Strom (AC-15): 4 A
• Spannung (DC-13): 24 VDC
• Strom (DC-13): 4 A
• Maximale Schalthäufigkeit: 4.000 /h

Lieferumfang:

• Schlitzverschlüsse zur staubdichten Abdeckung der nicht benutzten Öffnungen

Typ: AZ16-02ZVRK-M20
