Schmersal NDP50GR/SW Schlagtaster schwarz/schwarz 101163579

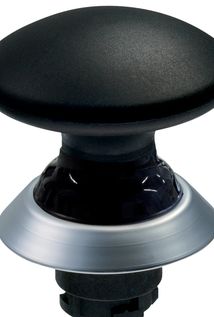

Der NDP50GR/SW von K.A. Schmersal GmbH & Co. KG ist ein robuster Pilzschlagtaster für hygienische Anwendungen in der Lebensmittel-, Pharma- und Chemieindustrie. Der Taster hat eine große Bauform mit einem 50 mm Bedienkopf und ist durch seine Hygiene-Zertifizierung sowie die Schutzart IP67 und IP69K ideal für den Einsatz in rauen Umgebungen geeignet. Der schwarze Bedienkopf besteht aus strapazierfähigem ABS-Kunststoff, während der Frontring verchromt und der Dichtungsbalg aus Silikon gefertigt ist.

Der NDP50GR/SW wird über einen Montageflansch (EFM) befestigt und besitzt eine mechanische Lebensdauer von mindestens 1.000.000 Schaltspielen. Mit einem Betätigungshub von 5 mm und einer Betätigungskraft von ca. 2 N sorgt der Taster für eine zuverlässige und komfortable Bedienung. Die maximale Anzahl der Kontaktelelemente beträgt drei, was ihn flexibel für verschiedene Steuerungsanwendungen macht.

Dank der Membran- und Lippendichtungen bietet der Taster eine hohe Dichtigkeit gegen das Eindringen von Wasser, Staub und anderen Verunreinigungen. Der Taster erfüllt die internationalen Sicherheitsvorschriften EN IEC 60947-5-1 und EN IEC 60947-1.

Technische Daten (Deutsch):

Produkt-Typbezeichnung:

• NDP50GR/SW

Artikelnummer (Bestellnummer):

• 101163579

EAN (European Article Number):

• 4030661466514

eCl@ss Nummer:

• Version 12.0: 27-37-12-12
• Version 11.0: 27-37-12-12
• Version 9.0: 27-37-12-12

ETIM Nummer:

• Version 7.0: EC001038
• Version 6.0: EC001038

Zulassungen:

• cULus
• Hygiene geprüft

Allgemeine Daten:

• Vorschriften: EN IEC 60947-5-1, EN IEC 60947-1
• Ausführung: Pilzschlagtaster
• Bauform: Groß
• Einbaubedingungen: Beliebig
• Abdichtungsart: Membrane, Lippendichtungen
• Werkstoff des Bedienteils: ABS
• Werkstoff des Frontrings: ABS, verchromt
• Werkstoff des Dichtungsbalgs: Silikon
• Farbe des Bedienteils: Schwarz
• Farbe des Frontrings: Silber
• Farbe des Dichtungsbalgs: Schwarz
• Bruttogewicht: 50 g

Eigenschaften:

• Befestigungsflansch: Ja
• Vollisolation: Ja
• Anzahl der Kontaktelelemente, max.: 3

Mechanische Daten:

• Mechanische Lebensdauer, min.: 1.000.000 Schaltspiele
• Betätigungshub: 5 mm
• Betätigungskraft, ca.: 2 N
• Befestigung: Montageflansch EFM
• Anzugsdrehmoment der Schraube: 0,6 Nm

Mechanische Abmessungen:

• Höhe: 45 mm
• Hinweis (Einbautiefe): Tiefe hinter Frontplatte inkl. einem Kontaktelement
• Durchmesser des Bedienkopfes: 50 mm
• Einbaudurchmesser: 22,3 mm
• Frontplattendicke: Min. 1,5 mm, Max. 6 mm
• Rastermaß: 50 x 50 mm

Umgebungsbedingungen:

• Schutzart: IP67, IP69K
• Umgebungstemperatur: -25 ... +80 °C
• Schockfestigkeit: 30 g / 18 ms
• Erschütterungsfestigkeit: 20 g / 10 ... 150 Hz

Elektrische Daten:

• Maximale Schalthäufigkeit: 1.000/h

Typ: NDP50GR/SW
