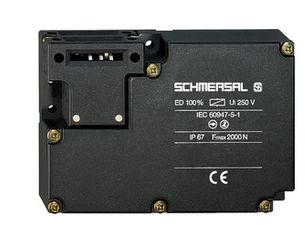

Schmersal 101166283 AZM 161CC-12/12RK-024 Sicherheitszuhaltung content_copy

Der BNS 16-12ZV ist ein kompakter und zuverlässiger magnetischer Sicherheitssensor, der für industrielle Sicherheitsanwendungen konzipiert wurde. Mit einem glasfaserverstärkten Thermoplastgehäuse bietet er eine robuste Konstruktion und eine lange Lebensdauer. Der Sensor arbeitet nach dem magnetischen Wirkprinzip und ist für nicht bündige Einbaubedingungen geeignet. Mit einer geringen Codierstufe gemäß EN ISO 14119 ermöglicht er eine sichere Überwachung von Schutzeinrichtungen in verschiedenen Anwendungsbereichen.

Der Sensor verfügt über eine aktive Fläche an der Vorderseite und wird durch einen Magneten aktiviert, der frontal zur aktiven Fläche bewegt wird. Mit gesicherten Schaltabständen von 8 mm (Sao) und 18 mm (Sar) gewährleistet er präzises Schalten. Der BNS 16-12ZV unterstützt eine elektrische Lebensdauer von bis zu 25 Millionen Schaltzyklen und ist für den Einsatz mit einer Auswerteeinheit ausgelegt. Er ist für Umgebungen mit Temperaturen von -25 °C bis +70 °C geeignet und erfüllt die Schutzart IP67.

Elektrisch bietet der Sensor 1 Schließer (NO) und 2 Öffner (NC) mit einer maximalen Schaltleistung von 10 W. Dank der kompakten Abmessungen und der vielseitigen Anschlussmöglichkeiten ist der Sensor einfach zu installieren und kompatibel mit einer Vielzahl von Sicherheitsschaltgeräten.

Technische Daten:

Bestelldaten:

• Produkt-Typbezeichnung: BNS 16-12ZV
• Artikelnummer: 101172553
• EAN: 4030661301129
• eCl@ss Nummer: 27-27-44-01
• ETIM Nummer: EC002544

Zulassungen:

• Zertifikate: cULus
• Vorschriften: BG-GS-ET-14, EN IEC 60947-5-3

Allgemeine Daten:

• Wirkprinzip: Magnetisch
• Codierstufe: Gering
• Gehäusematerial: Glasfaserverstärkter Thermoplast
• Bruttogewicht: 125 g

Mechanische Eigenschaften:

• Aktive Fläche: Vorderseitig
• Betätigungselement: Magnet
• Bewegungsrichtung: Frontal zur aktiven Fläche
• Schaltabstände:
- Sao (EIN): 8 mm
- Sar (AUS): 18 mm

• Einbaubedingungen: Nicht bündig
• Abmessungen (LxBxH): 39 x 52 x 90 mm

Elektrische Eigenschaften:

• Max. Schaltspannung: 100 VAC / 100 VDC
• Max. Schaltstrom: 0,4 A
• Max. Schaltleistung: 10 W
• Schaltelement: 1 Schließer (NO), 2 Öffner (NC)
• Schaltfrequenz: max. 5 Hz

Umgebungsbedingungen:

• Schutzart: IP67
• Betriebstemperatur: -25 °C bis +70 °C
• Schwingfestigkeit: 10 … 55 Hz, Amplitude 1 mm
• Schockfestigkeit: 30 g / 11 ms

Lieferumfang:

• Der Betätiger ist nicht im Lieferumfang enthalten.

Zubehör:

• Empfohlener Betätiger: BPS 16
• Empfohlene Sicherheitsschaltgeräte: SRB-E-301ST, SRB-E-201LC

Hinweise:

• Die Darstellung der Kontaktsymbole erfolgt bei geschlossener Schutzeinrichtung.
