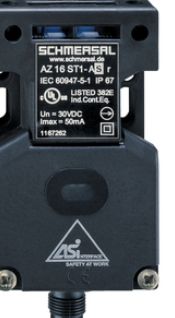

Schmersal AZ 16 ST1-AS R AS-i Sicherheitsschalter 101167262

Der AZ 16 ST1-AS R ASI-SAW ist ein kompakter und robuster Sicherheitsschalter mit AS-Interface-Anbindung (Safety at Work), ideal für den Einsatz in sicherheitsrelevanten Anwendungen. Der Schalter verfügt über ein Kunststoffgehäuse aus glasfaserverstärktem Thermoplast, das selbstverlöschend und stoßfest ist.

Der Schalter unterstützt die AS-i Safety-Slave Version 2.1 und ermöglicht eine dynamische Codeübertragung über zwei Datenkanäle. Zudem verfügt er über eine integrierte LED-Zustandsanzeige, die den Versorgungsstatus, Kommunikationsfehler und den Freigabestatus anzeigt.

Der Sicherheitsschalter erreicht je nach Anwendung einen Performance Level bis d sowie einen Safety Integrity Level (SIL) bis 2. Der mechanische Anschluss erfolgt über einen M12-Stecker, der sich an der Unterseite des Schalters befindet.

Dank seiner hohen Schutzart IP67 und einer mechanischen Lebensdauer von 1 Million Schaltspielen ist der Schalter für den Einsatz in staubigen und feuchten Umgebungen geeignet.
Technische Daten – AZ 16 ST1-AS R ASI-SAW:

Bestelldaten:

Produkt-Typbezeichnung: AZ 16 ST1-AS R ASI-SAW
Artikelnummer: 101167262
EAN: 4030661218427

Zulassungen:

Zertifikate: cULus, ASi-SaW

Allgemeine Daten:

Vorschriften:
EN IEC 62026-2
EN ISO 13849-1
EN IEC 60947-5-1
EN IEC 61508
Werkstoff des Gehäuses: Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
Reaktionszeit, max.: 100 ms
Bruttogewicht: 115 g

Eigenschaften:

Erhöhte Rastkraft: Ja
Integrierte Anzeige, Status: Ja

Sicherheitsbetrachtung:

Vorschriften: EN IEC 61508
Performance Level, bis: c / d
Kategorie: 1 / 3
PFH-Wert:
1,14 x 10⁻⁶ /h (bis PL c)
1,01 x 10⁻⁷ /h (bis PL d)
Safety Integrity Level (SIL): 1 / 2
Gebrauchsdauer: 20 Jahre

Mechanische Daten:

Mechanische Lebensdauer, min.: 1.000.000 Schaltspiele
Rastkraft: 30 N

Anschlusstechnik:

Position Steckeranschluss: Unten
Anschlussart: Einbaustecker M12, 4-polig, A-Codierung

Abmessungen:

Länge: 30 mm
Breite: 52 mm
Höhe: 90 mm

Umgebungsbedingungen:

Schutzart: IP67
Umgebungstemperatur: -25 °C bis +60 °C
Lager- und Transporttemperatur: -25 °C bis +85 °C
Schutzklasse: II

Isolationskennwerte:

Bemessungsisolationsspannung Ui: 32 VDC
Bemessungsstoßspannungsfestigkeit Uimp: 0,8 kV
Überspannungskategorie: III
Verschmutzungsgrad: 3

Elektrische Daten:

Stromaufnahme: 50 mA

AS-Interface:

Bemessungsbetriebsspannung: 18 … 31,6 VDC (Verpolungsschutz)

AS-Interface Spezifikation:

AS-i Spezifikation: Safety-Slave
AS-i Version: V 2.1
AS-i Profil: S-0.B.F.E
AS-i IO-Code: 0x0
AS-i ID-Code: 0xB
AS-i ID-Code1: 0xF
AS-i ID-Code2: 0xE

AS-i Eingänge:

Kanal 1: Datenbits DI 0/DI 1 = dynamische Codeübertragung
Kanal 2: Datenbits DI 2/DI 3 = dynamische Codeübertragung

AS-i Parameter Bits:

P0 ... P3: Keine Funktion
Hinweis: Parameter-Ausgänge auf „1111“ (0xF) einstellen

AS-i Eingangsmodul-Adresse:

Voreingestellt auf Adresse 0, änderbar über AS-Interface Busmaster oder Handprogrammiergerät

Zustandsanzeige:

Grüne LED: Versorgungsspannung
Rote LED: Kommunikationsfehler / Slaveadresse = 0
Gelbe LED: Freigabestatus

Kontaktbelegung:

PIN 1: AS-i +
PIN 2: n.c.
PIN 3: AS-Interface -
PIN 4: n.c.

Lieferumfang:

Der Betätiger ist nicht im Lieferumfang enthalten.
Typ: AZ16ST1-ASR
