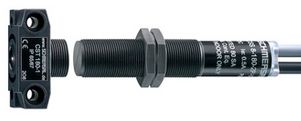

Schmersal CSS 8-180-2P-E-LST Sicherheits-Sensor 101167897

Der CSS 8-180-2P-E-LST Sicherheitssensor ist ein zuverlässiger, induktiver Sicherheitssensor, der speziell für den Einsatz in sicherheitskritischen Anwendungen entwickelt wurde. Er überwacht Schutzsysteme wie Türen oder Klappen in Maschinen und Anlagen und erfüllt hohe Sicherheitsanforderungen gemäß EN ISO 13849-1, EN IEC 60947-5-3 und EN IEC 61508. Der Sensor erreicht den Performance Level (PL) e und die Kategorie 4 und ist für Anwendungen bis SIL 3 geeignet.

Mit einer zylindrischen Bauform (M18-Gewinde) und robustem Gehäuse aus glasfaserverstärktem Thermoplast ist der Sensor besonders widerstandsfähig. Der typische Schaltabstand beträgt 8 mm, mit gesicherten Schaltabständen von 7 mm (EIN) und 10 mm (AUS). Die integrierte Mehrfarben-LED zeigt den Status in Grün, Rot und Gelb an. Der Sensor unterstützt Reihenschaltungen von bis zu 16 Sensoren.

Der CSS 8-180-2P-E-LST verfügt über zwei sichere digitale Ausgänge, die jeweils p-schaltend sind. Die Betriebsspannung beträgt 24 VDC, und die Schutzarten IP65 und IP65 machen den Sensor ideal für industrielle Umgebungen.

Technische Daten:

Produkt-Typbezeichnung:

• CSS 8-180-2P-E-LST

Artikelnummer (Bestellnummer):

• 101167897

EAN:

• 4030661219516

eCl@ss Nummern:

• Version 12.0: 27-27-46-01
• Version 11.0: 27-27-24-03
• Version 9.0: 27-27-24-03

ETIM Nummern:

• Version 7.0: EC001829
• Version 6.0: EC001829

Zulassungen:

• TÜV
• cULus
• UKCA

Vorschriften:

• EN IEC 60947-5-3
• EN IEC 61508

Wirkprinzip:

• Induktiv

Gehäusebauform:

• Zylinder, Gewinde

Einbaubedingungen (mechanisch):

• Nicht bündig

Topologie des Sensors:

• End- oder Einzelgerät

Werkstoff des Gehäuses:

• Kunststoff, glasfaserverstärkter Thermoplast

Werkstoff der aktiven Flächen:

• Kunststoff, glasfaserverstärkter Thermoplast

Werkstoff der Mutter:

• Kunststoff, glasfaserverstärkter Thermoplast

Bruttogewicht:

• 140 g

Eigenschaften:

Kurzschlusserkennung: Ja

Querschlusserkennung: Ja

Sicherheitsfunktionen: Ja

Integrierte Anzeige, Status: Ja

Anzahl der sicheren digitalen Ausgänge: 2

Anzahl der Reihenschaltung von Sensoren: 16

Schaltabstände:

Schaltabstand, typisch: 8 mm

Gesicherter Schaltabstand EIN Sao: 7 mm

Gesicherter Schaltabstand AUS Sar: 10 mm

Mechanische Daten:

ISO-Gewinde des Sensors: M18

Schlüsselweite: 24 SW

Länge des Sensors: 92 mm

Umgebungsbedingungen:

Schutzart: IP65, IP65

Umgebungstemperatur: -25 ... +60 °C

Elektrische Daten:

Betriebsspannung: 24 VDC

Bemessungsbetriebsstrom: 1.000 mA

Sichere digitale Ausgänge: 500 mA

Schaltfrequenz: 3 Hz

Zustandsanzeige:

Mehrfarben-LED (Grün, Rot, Gelb)

Lieferumfang:

2x Muttern M18 x 1

Betätiger nicht enthalten

Typ: CSS 8-180-2P-E-LST
