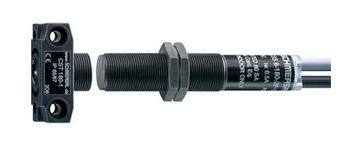

Schmersal CSS 8-180-2P-Y-LST Sicherheits-Sensor 101167898

Der CSS 8-180-2P-Y-LST Sicherheitssensor ist ein induktiver Sensor, der speziell für die Reihenschaltung in sicherheitskritischen Anwendungen entwickelt wurde. Er erfüllt die Anforderungen an hohe Sicherheitsstandards gemäß EN ISO 13849-1, EN IEC 60947-5-3 und EN IEC 61508 und erreicht den Performance Level (PL) e sowie die Kategorie 4. Der Sensor ist für Anwendungen bis SIL 3 geeignet.

Der Sensor hat eine zylindrische Bauform (M18-Gewinde) und besteht aus glasfaserverstärktem Thermoplast, was ihn besonders robust und widerstandsfähig macht. Der typische Schaltabstand beträgt 8 mm, mit gesicherten Schaltabständen von 7 mm (EIN) und 10 mm (AUS). Dank seiner Kaskadierbarkeit können bis zu 16 Sensoren in Reihe geschaltet werden, ohne die Sicherheitsfunktion zu beeinträchtigen.

Der Sensor verfügt über zwei sichere digitale Ausgänge und eine Mehrfarben-LED zur Statusanzeige in Grün, Rot und Gelb. Die Anschlussmöglichkeiten umfassen eine M12-Kupplung (4-polig) für den Eingang und einen M12-Stecker (4-polig) für den Ausgang. Der Sensor bietet eine Schutzart von IP65 und IP65 und arbeitet zuverlässig in Temperaturbereichen von -25 bis +60 °C.

Technische Daten:

Produkt-Typbezeichnung:

• CSS 8-180-2P-Y-LST

Artikelnummer (Bestellnummer):

• 101167898

EAN:

• 4030661219523

eCl@ss Nummern:

• Version 12.0: 27-27-46-01
• Version 11.0: 27-27-24-03
• Version 9.0: 27-27-24-03

ETIM Nummern:

• Version 7.0: EC001829
• Version 6.0: EC001829

Zulassungen:

• TÜV
• cULus
• UKCA

Vorschriften:

• EN IEC 60947-5-3
• EN IEC 61508

Wirkprinzip:

• Induktiv

Gehäusebauform:

• Zylinder, Gewinde

Einbaubedingungen (mechanisch):

• Nicht bündig

Topologie des Sensors:

• Reihenschaltungsgerät

Werkstoff des Gehäuses:

• Kunststoff, glasfaserverstärkter Thermoplast

Werkstoff der aktiven Flächen:

• Kunststoff, glasfaserverstärkter Thermoplast

Werkstoff der Mutter:

• Kunststoff, glasfaserverstärkter Thermoplast

Reaktionszeit, maximum:

• 30 ms

Risikozeit, maximum:

30 ms

Bruttogewicht:

154 g

Eigenschaften:

Kurzschlusserkennung: Ja

Querschlusserkennung: Ja

Sicherheitsfunktionen: Ja

Kaskadierbar: Ja

Integrierte Anzeige, Status: Ja

Anzahl der sicheren digitalen Ausgänge: 2

Schaltabstände:

Schaltabstand, typisch: 8 mm

Gesicherter Schaltabstand EIN Sao: 7 mm

Gesicherter Schaltabstand AUS Sar: 10 mm

Mechanische Daten:

Anzugsdrehmoment der Muttern, maximum: 3 Nm

Anschlusstechnik:

Anschluss Stecker, Eingang: Kupplung M12, 4-polig

Anschluss Stecker, Ausgang: Stecker M12, 4-polig

Abmessungen:

ISO-Gewinde des Sensors: M18

Schlüsselweite: 24 SW

Länge des Sensors: 92 mm

Umgebungsbedingungen:

Schutzart: IP65, IP65

Umgebungstemperatur: -25 ... +60 °C

Elektrische Daten:

Betriebsspannung: 24 VDC -15 % / +10 %

Bemessungsbetriebsspannung: 24 VDC

Bemessungsbetriebsstrom: 1.000 mA

Sichere digitale Ausgänge: 500 mA

Schaltfrequenz: 3 Hz

Zustandsanzeige:

Mehrfarben-LED (Grün, Rot, Gelb)

Kontaktbelegung:

PIN 1: A1 Ue

PIN 2: Y2 Sicherheitsausgang 2, X2 Sicherheitseingang 2 (weiß)

PIN 3: A2 GND

PIN 4: Y1 Sicherheitsausgang 1, X1 Sicherheitseingang 1 (schwarz)

Lieferumfang:

2x Muttern M18 x 1

Betätiger nicht enthalten

Zubehör:

Empfohlene Betätiger: CST 180-1, CST 180-2

Empfohlene Sicherheitsschaltgeräte: PROTECT PSC1, SRB-E-301ST, SRB-E-201LC

Hinweis:

Anforderungen an die Auswertung: Zweikanaliger Sicherheitseingang, geeignet für p-schaltende Sensoren mit Schließerfunktion. Die Funktionstests der Sensoren mit zyklischem Abschalten der Sensorausgänge für max. 0,25 ms müssen von der Auswertung toleriert werden. Eine Querschlusserkennung in der Auswertung ist nicht notwendig.

Typ: CSS 8-180-2P-Y-LST
