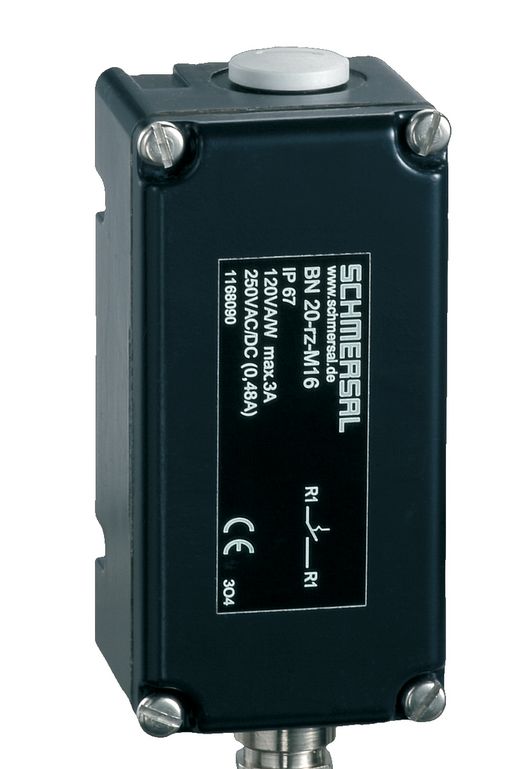

Schmersal BN 20-RZ Magnetschalter 101168090

Der BN 20-RZ-M16 ist ein magnetischer Näherungsschalter mit einer rechteckigen Bauform und einem Aluminiumgehäuse, das für den Einsatz in anspruchsvollen industriellen Umgebungen entwickelt wurde. Dank seines magnetischen Wirkprinzips ist der Schalter besonders verschleißfrei und erreicht eine mechanische Lebensdauer von mindestens 1 Milliarde Schaltspielen.

Der Schalter verfügt über eine Rastfunktion und einen Vorspannmagneten, wodurch er eine hohe Wiederholgenauigkeit und zuverlässige Schaltvorgänge gewährleistet. Der Schaltabstand kann je nach verwendetem Betätigungsmagnet zwischen 5 mm und 50 mm variieren.

Mit einer Schutzart von IP67 ist der BN 20-RZ-M16 optimal gegen Staub und Wasser geschützt und kann in einem Umgebungstemperaturbereich von -25 °C bis +90 °C betrieben werden. Der Sensor ist für Schaltspannungen bis 250 VAC und Schaltströme bis 3 A ausgelegt, mit einer maximalen Schaltleistung von 120 W / 120 VA.

Der Schalter arbeitet mit Reedkontakten und verfügt über einen M20-Schraubanschluss, der eine einfache Installation ermöglicht. Der Betätiger ist nicht im Lieferumfang enthalten und muss separat bestellt werden.
Technische Daten – BN 20-RZ-M16:

Bestelldaten:

Produkt-Typbezeichnung: BN 20-RZ-M16
Artikelnummer: 101168090
EAN: 4030661220567

Zulassungen:

Zertifikate: cULus

Allgemeine Daten:

Vorschriften: EN IEC 60947-5-1
Wirkprinzip: magnetisch
Gehäusebauform: rechteckig
Gehäusematerial: Aluminium
Material der aktiven Fläche: Metall
Bruttogewicht: 290 g

Eigenschaften:

Rastung: Ja
Vorspannmagnet: Ja
Anzahl der Rastkontakte: 1

Mechanische Daten:

Betätigungsebene: seitlich
Aktive Fläche: seitlich
Betätigungselement: Magnet
Mechanische Lebensdauer: min. 1.000.000.000 Schaltspiele
Betätigungsgeschwindigkeit: max. 18 m/s

Schaltabstände gemäß EN IEC 60947-5-3:

Schaltabstand Sn: 5 mm bis 50 mm (abhängig vom Betätigungsmagnet)
Wiederholgenauigkeit R: 0,3 mm

Mechanische Daten – Anschlusstechnik:

Anschlussart: Schraubanschluss M20 x 1.5

Mechanische Daten – Abmessungen:

Länge des Sensors: 47 mm
Breite des Sensors: 104 mm
Höhe des Sensors: 52 mm

Umgebungsbedingungen:

Schutzart: IP67
Umgebungstemperatur: -25 °C bis +90 °C
Erschütterungsfestigkeit: 50 g, sinusförmige Schwingung

Elektrische Daten:

Schaltspannung, max.: 250 VAC
Schaltstrom, max.: 3 A
Schaltleistung, max.: 120 W / 120 VA
Schaltelement: Raster
Prelldauer: 0,3 ms bis 0,6 ms
Maximale Schalthäufigkeit: 1.080.000 Schaltungen/h

Digitale Ausgänge:

Ausführung der Schaltelemente: Reedkontakt

Lieferumfang:

Der Betätiger ist nicht im Lieferumfang enthalten.

Empfohlene Betätiger:

BP 10 S, BP 20 S, BP 15 S, BP 31 S, BP 34 S, BP 21 S, BE 20 S
BP 10 N, BP 20 N, BP 15 N, BP 31 N, BP 34 N, BP 21 N, BE 20 N
Kombinationen wie 2x BP 11 S, 2x BP 15/2 N, etc.

Hinweise:

Die Öffner- oder Schließerfunktion hängt von der Betätigungsrichtung, dem Betätigungsmagneten und der Polung des Magneten ab.
Bei der Gegenüberstellung von Schalter und Magnet müssen die Farben übereinstimmen: Rot (S) auf Rot (S) und Grün (N) auf Grün (N).
Typ: BN 20-RZ
