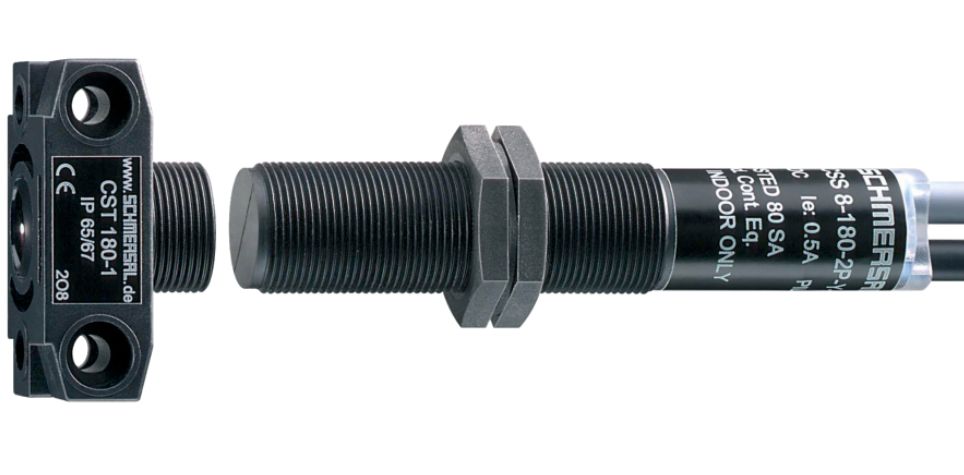

Schmersal CSS 8-180-2P+D-E-LST Sicherheits-Sensor 101169553

Der CSS 8-180-2P+D-E-LST Sicherheitssensor ist ein induktiver Sicherheitssensor, der speziell für den Einsatz in sicherheitskritischen Anwendungen entwickelt wurde. Der Sensor erfüllt hohe Sicherheitsanforderungen gemäß EN ISO 13849-1, EN IEC 60947-5-3 und EN IEC 61508. Er erreicht den Performance Level (PL) e, die Kategorie 4 und eignet sich für Anwendungen bis SIL 3.

Der Sensor verfügt über zwei sichere digitale Ausgänge sowie einen zusätzlichen Diagnoseausgang. Eine Mehrfarben-LED zeigt den Status des Sensors in Grün, Rot und Gelb an. Der Sensor hat eine geringe Codierstufe gemäß EN ISO 14119 und ist für den Einsatz als End- oder Einzelgerät vorgesehen. Der typische Schaltabstand beträgt 8 mm, mit gesicherten Schaltabständen von 7 mm (EIN) und 10 mm (AUS).

Das Gehäuse des Sensors besteht aus glasfaserverstärktem Thermoplast und ist besonders robust. Der Anschluss erfolgt über einen M12-Stecker (5-polig, A-codiert). Der Sensor ist für eine Betriebsspannung von 24 VDC ausgelegt und bietet Schutzarten von IP65 und IP65, wodurch er für anspruchsvolle Umgebungen geeignet ist.

Technische Daten:

Produkt-Typbezeichnung:

• CSS 8-180-2P+D-E-LST

Artikelnummer (Bestellnummer):

• 101169553

EAN:

• 4030661295978

eCl@ss Nummern:

• Version 12.0: 27-27-46-01
• Version 11.0: 27-27-24-03
• Version 9.0: 27-27-24-03

ETIM Nummern:

• Version 7.0: EC001829
• Version 6.0: EC001829

Zulassungen:

• TÜV
• cULus
• UKCA

Vorschriften:

• EN IEC 60947-5-3
• EN IEC 61508

Codierstufe gemäß EN ISO 14119:

• Gering

Wirkprinzip:

• Induktiv

Gehäusebauform:

• Zylinder, Gewinde

Einbaubedingungen (mechanisch):

• Nicht bündig

Topologie des Sensors:

• End- oder Einzelgerät

Werkstoff des Gehäuses:

• Kunststoff, glasfaserverstärkter Thermoplast

Werkstoff der aktiven Flächen:

• Kunststoff, glasfaserverstärkter Thermoplast

Werkstoff der Mutter:

• Kunststoff, glasfaserverstärkter Thermoplast

Reaktionszeit, maximum:

30 ms

Bruttogewicht:

145 g

Eigenschaften:

Kurzschlusserkennung: Ja

Querschlusserkennung: Ja

Sicherheitsfunktionen: Ja

Integrierte Anzeige, Status: Ja

Schaltabstände:

Schaltabstand, typisch: 8 mm

Gesicherter Schaltabstand EIN Sao: 7 mm

Gesicherter Schaltabstand AUS Sar: 10 mm

Mechanische Daten:

Anzugsdrehmoment der Muttern, maximum: 3 Nm

Anschlusstechnik:

Länge der Leitung: 2 m

Anschlussart: Steckverbinder M12, 5-polig, A-codiert

Abmessungen:

ISO-Gewinde des Sensors: M18

Schlüsselweite: 24 SW

Länge des Sensors: 92 mm

Umgebungsbedingungen:

Schutzart: IP65, IP65

Umgebungstemperatur: -25 ... +60 °C

Elektrische Daten:

Betriebsspannung: 24 VDC -15 % / +10 %

Bemessungsbetriebsstrom: 1.000 mA

Sichere digitale Ausgänge: 500 mA

Diagnoseausgang: 24 VDC / 0,05 A

Zustandsanzeige:

Mehrfarben-LED (Grün, Rot, Gelb)

Kontaktbelegung:

PIN 1: A1 Ue

PIN 2: Y2 Sicherheitsausgang 2

PIN 3: A2 GND

PIN 4: Y1 Sicherheitsausgang 1

PIN 5: Meldeausgang

Lieferumfang:

2x Muttern M18 x 1

Betätiger nicht enthalten

Zubehör:

Empfohlene Betätiger: CST 180-1, CST 180-2

Empfohlene Sicherheitsschaltgeräte: PROTECT PSC1, SRB-E-301ST, SRB-E-201LC

Hinweis:

Anforderungen an die Auswertung: Zweikanaliger Sicherheitseingang, geeignet für p-schaltende Sensoren mit Schließerfunktion. Funktionstests mit zyklischem Abschalten der Sensorausgänge (max. 0,25 ms) müssen von der Auswertung toleriert werden.

Typ: CSS 8-180-2P+D-E-LST
