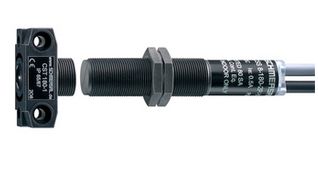

Schmersal CSS 8-180-2P+D-M-LST Sicherheits-Sensor 101169560

Der CSS 8-180-2P+D-M-LST Sicherheitssensor ist ein vielseitig einsetzbarer, induktiver Sicherheitssensor, der sowohl als End- oder Einzelgerät als auch in Reihenschaltung verwendet werden kann. Der Sensor erfüllt die hohen Sicherheitsanforderungen gemäß EN ISO 13849-1, EN IEC 60947-5-3 und EN IEC 61508. Er erreicht den Performance Level (PL) e, die Kategorie 4 und ist für Anwendungen bis SIL 3 geeignet.

Der Sensor verfügt über zwei sichere digitale Ausgänge und einen Diagnoseausgang. Die integrierte Mehrfarben-LED zeigt den Betriebszustand des Sensors in Grün, Rot und Gelb an. Der Sensor unterstützt eine Reihenschaltung von bis zu 16 Sensoren, ohne die Sicherheitsfunktion zu beeinträchtigen. Der typische Schaltabstand beträgt 8 mm, mit gesicherten Schaltabständen von 7 mm (EIN) und 10 mm (AUS).

Das Gehäuse besteht aus glasfaserverstärktem Thermoplast, was dem Sensor eine hohe mechanische Stabilität verleiht. Die Anschlussart erfolgt über einen M12-Stecker (8-polig), der sowohl für den Eingang als auch den Ausgang genutzt wird. Die Schutzarten IP65 und IP65 machen den Sensor ideal für den Einsatz in anspruchsvollen industriellen Umgebungen.

Technische Daten:

Produkt-Typbezeichnung:

• CSS 8-180-2P+D-M-LST

Artikelnummer (Bestellnummer):

• 101169560

EAN:

• 4030661296005

eCl@ss Nummern:

• Version 12.0: 27-27-46-01
• Version 11.0: 27-27-24-03
• Version 9.0: 27-27-24-03

ETIM Nummern:

• Version 7.0: EC001829
• Version 6.0: EC001829

Zulassungen:

• TÜV
• cULus
• UKCA

Vorschriften:

• EN IEC 60947-5-3
• EN IEC 61508

Wirkprinzip:

• Induktiv

Gehäusebauform:

• Zylinder, Gewinde

Einbaubedingungen (mechanisch):

• Nicht bündig

Topologie des Sensors:

• Reihenschaltungsgerät / End- oder Einzelgerät

Werkstoff des Gehäuses:

• Kunststoff, glasfaserverstärkter Thermoplast

Werkstoff der aktiven Flächen:

• Kunststoff, glasfaserverstärkter Thermoplast

Werkstoff der Mutter:

• Kunststoff, glasfaserverstärkter Thermoplast

Reaktionszeit, maximum:

• 30 ms

Bruttogewicht:

138 g

Eigenschaften:

Kurzschlusserkennung: Ja

Querschlusserkennung: Ja

Sicherheitsfunktionen: Ja

Integrierte Anzeige, Status: Ja

Schaltabstände:

Schaltabstand, typisch: 8 mm

Gesicherter Schaltabstand EIN Sao: 7 mm

Gesicherter Schaltabstand AUS Sar: 10 mm

Mechanische Daten:

Anzugsdrehmoment der Muttern, maximum: 3 Nm

Anschlusstechnik:

Länge der Leitung: 2 m

Anschluss Stecker, Eingang/Ausgang: M12, 8-polig

Abmessungen:

ISO-Gewinde des Sensors: M18

Schlüsselweite: 24 SW

Länge des Sensors: 92 mm

Umgebungsbedingungen:

Schutzart: IP65, IP65

Umgebungstemperatur: -25 ... +60 °C

Elektrische Daten:

Betriebsspannung: 24 VDC -15 % / +10 %

Leerlaufstrom I0, typisch: 50 mA

Bemessungsbetriebsstrom: 1.000 mA

Sichere digitale Ausgänge:

Bemessungsbetriebsstrom: 500 mA

Ausgangsstrom, maximum: 0,5 A

Diagnoseausgang:

Spannung: 24 VDC

Strom: 0,05 A

Zustandsanzeige:

Mehrfarben-LED (Grün, Rot, Gelb)

Kontaktbelegung:

PIN 1: A1 Ue

PIN 2: X2 Sicherheitseingang 2

PIN 3: A2 GND

PIN 4: Y1 Sicherheitsausgang 1

PIN 5: Meldeausgang

PIN 6: X1 Sicherheitseingang 1

PIN 7: Y2 Sicherheitsausgang 2

PIN 8: Ohne Funktion

Lieferumfang:

2x Muttern M18 x 1

Betätiger nicht enthalten

Zubehör:

Empfohlene Betätiger: CST 180-1, CST 180-2

Empfohlene Sicherheitsschaltgeräte: PROTECT PSC1, SRB-E-301ST, SRB-E-201LC

Hinweis:

Anforderungen an die Auswertung: Zweikanaliger Sicherheitseingang, geeignet für p-schaltende Sensoren mit Schließerfunktion. Funktionstests mit zyklischem Abschalten der Sensorausgänge (max. 0,25 ms) müssen von der Auswertung toleriert werden.

Typ: CSS 8-180-2P+D-M-LST
