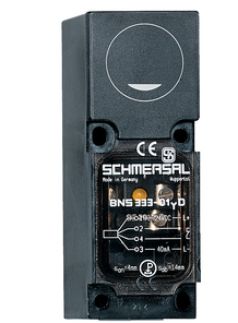

Schmersal 101169803 BNS 333-01YV Sicherheits-Sensor content_copy

Der BNS 333-01YV-M20 ist ein magnetischer Sicherheitssensor, der für industrielle Anwendungen konzipiert wurde und höchste Sicherheitsstandards erfüllt. Mit einer geringen Codierstufe gemäß EN ISO 14119 und einem robusten Gehäuse aus glasfaserverstärktem Thermoplast bietet der Sensor zuverlässige Leistung und lange Lebensdauer. Er arbeitet nach dem magnetischen Wirkprinzip und eignet sich für quasibündige Einbaubedingungen.

Die aktive Fläche des Sensors ist vorderseitig ausgerichtet und wird durch einen Magneten aktiviert, der frontal zur Fläche bewegt wird. Der Sensor gewährleistet einen gesicherten Schaltabstand von 4 mm (EIN") und 14 mm ("AUS) gemäß EN IEC 60947-5-3. Mit einer integrierten Statusanzeige (LED) wird der Betriebszustand visualisiert – die LED leuchtet, wenn die Schutztür geschlossen ist.

Elektrisch unterstützt der BNS 333-01YV-M20 eine maximale Schaltspannung von 250 VAC, einen Schaltstrom von bis zu 5 A und eine Schaltleistung von 1.250 W. Er bietet 1 Sicherheitskontakt (Öffner) und eine maximale Schaltfrequenz von 5 Hz. Der Sensor ist für eine Umgebungstemperatur von -25 °C bis +55 °C ausgelegt und erfüllt die Schutzart IP65.

Hinweis: Der Betätiger ist nicht im Lieferumfang enthalten. Geeignete Betätiger sind als Zubehör erhältlich.

Technische Daten:

Bestelldaten:

• Produkt-Typbezeichnung: BNS 333-01YV-M20
• Artikelnummer: 101169803
• EAN: 4030661296487
• eCl@ss Nummer: 27-27-44-01
• ETIM Nummer: EC002544

Zulassungen:

• Vorschriften: BG-GS-ET-14, EN IEC 60947-5-3
• Sicherheitsnorm: EN ISO 13849-1

Allgemeine Daten:

• Wirkprinzip: Magnetisch
• Codierstufe: Gering
• Gehäusematerial: Glasfaserverstärkter Thermoplast
• Bruttogewicht: 145 g
• Risikozeit: max. 50 ms

Mechanische Eigenschaften:

• Aktive Fläche: Vorderseitig
• Betätigungselement: Magnet
• Bewegungsrichtung: Frontal zur aktiven Fläche
• Schaltabstände:
- Sao (EIN): 4 mm
- Sar (AUS): 14 mm

• Einbaubedingung: Quasibündig
• Abmessungen (LxBxH): 39 x 52 x 90 mm

Elektrische Eigenschaften:

• Max. Schaltspannung: 250 VAC
• Max. Schaltstrom: 5 A
• Max. Schaltleistung: 1.250 W
• Sicherheitskontakte: 1 Öffner (NC)
• Max. Schaltfrequenz: 5 Hz

Umgebungsbedingungen:

• Schutzart: IP65
• Betriebstemperatur: -25 °C bis +55 °C
• Schwingfestigkeit: 10–55 Hz, Amplitude 1 mm
• Schockfestigkeit: 30 g / 11 ms

Lieferumfang:

• Der Betätiger ist nicht im Lieferumfang enthalten.

Zubehör:

• Empfohlene Betätiger: BPS 300, BPS 303, BPS 303 SS
• Empfohlene Sicherheitsschaltgeräte: SRB-E-301ST, SRB-E-201LC

Hinweise:

• Die Kontaktsymbole werden bei geschlossener Schutzeinrichtung dargestellt.
• Die LED leuchtet, wenn die Schutztür geschlossen ist.

Typ: BNS 333-01YV
