Schmersal BN 20-01Z Magnetschalter 101172087

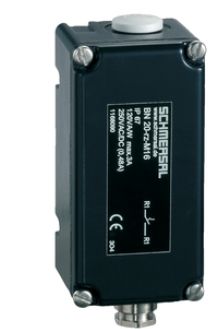

Der BN 20-01Z-M16 von Schmersal ist ein rechteckiger Magnetsensor mit robustem Aluminiumgehäuse, der für den Einsatz in industriellen Anwendungen konzipiert wurde. Der Sensor arbeitet nach einem magnetischen Wirkprinzip und eignet sich besonders für den Einsatz in sicherheitskritischen Bereichen, in denen eine hohe mechanische Lebensdauer und Zuverlässigkeit gefordert sind.

Mit einer mechanischen Lebensdauer von mindestens 1 Milliarde Schaltspielen ist der BN 20-01Z-M16 äußerst langlebig. Der Sensor verfügt über eine seitliche Betätigungsebene und eine aktive Fläche auf der Seite. Die Betätigung erfolgt durch spezielle Magneten, die separat bestellt werden müssen.

Der Sensor hat eine Schutzart von IP67 und hält Umgebungstemperaturen von -25 °C bis +90 °C stand. Mit einer Schaltspannung von bis zu 250 VAC und einem maximalen Schaltstrom von 3 A bietet der Sensor eine zuverlässige Schaltleistung.

Wichtiger Hinweis: Der Betätiger ist nicht im Lieferumfang enthalten. Empfohlene Betätiger sind die Modelle BP 10, BP 20, BP 31 und weitere.
Technische Daten:

Produkt-Typbezeichnung:

BN 20-01Z-M16

Artikelnummer (Bestellnummer):

101172087

EAN (European Article Number):

4030661299983

eCl@ss Nummern:

Version 12.0: 27-27-43-02
Version 11.0: 27-27-01-05
Version 9.0: 27-27-01-05

ETIM Nummern:

Version 7.0: EC002544
Version 6.0: EC002544

Zulassungen - Vorschriften:

Zertifikate:

cULus

Vorschriften:

EN IEC 60947-5-1

Allgemeine Daten:

Wirkprinzip:

magnetisch

Gehäusebauform:

rechteckig

Werkstoff des Gehäuses:

Aluminium

Werkstoff der aktiven Flächen:

Metall

Bruttogewicht:

300 g

Vorspannmagnet:

Ja

Anzahl der Öffner:

1

Mechanische Daten:

Betätigungsebene:

seitlich

Aktive Fläche:

seitlich

Betätigungselement:

Magnet

Mechanische Lebensdauer, Minimum:

1.000.000.000 Schaltspiele

Betätigungsgeschwindigkeit, Maximum:

18 m/s

Mechanische Daten - Schaltabstände gemäß EN IEC 60947-5-3:

Schaltabstand Sn:

BP 11 = 15 mm
12 mm bis 45 mm
2 x BP 10 = 12 mm
2 x BP 15/2 = 12 mm
BP 20 = 15 mm
BP 31 = 15 mm
BP 12 = 25 mm
BP 21N = 20 ... 45 mm
BE 20 = 15 mm

Hinweis (Schaltabstand Sn):

Schaltabstand bis zu 45 mm, abhängig vom Betätigungsmagnet und der Ausführung

Wiederholgenauigkeit R:

0,3 mm

Mechanische Daten - Anschlusstechnik:

Anschlussart:

Schraubanschluss M20 x 1.5

Mechanische Daten - Abmessungen:

Länge des Sensors:

47 mm

Breite des Sensors:

104 mm

Höhe des Sensors:

52 mm

Umgebungsbedingungen:

Schutzart:

IP67

Umgebungstemperatur:

-25 ... +90 °C

Erschütterungsfestigkeit:

50 g, sinusförmige Schwingung

Elektrische Daten:

Schaltspannung, Maximum:

250 VAC

Schaltstrom, Maximum:

3 A

Schaltleistung, Maximum:

120 W
120 VA

Schaltelement:

Öffner (NC)

Prelldauer, Minimum:

0,3 ms

Prelldauer, Maximum:

0,6 ms

Maximale Schalthäufigkeit:

1.080.000 /h

Elektrische Daten - Digitale Ausgänge:

Ausführung der Schaltelemente:

Reedkontakt

Lieferumfang:

Der Betätiger ist nicht im Lieferumfang enthalten.

Zubehör:

Empfohlene Betätiger:

2x BP 10
2x BP 15/2
BP 20
BP 31
BP 11
BP 12
BP 21 N
BE 20

Hinweis (Allgemein):

Die Öffner- oder Schließerfunktion ist abhängig von der Betätigungsrichtung, dem Betätigungsmagneten und der Polung des Betätigungsmagneten.
Bei der Gegenüberstellung von Schalter und Betätigungsmagnet muss die Zuordnung der Farben übereinstimmen: rot (S) auf rot (S) und grün (N) auf grün (N).
Typ: BN 20-01Z
