Schmersal 101172090 AZM 415-33ZPDKA 24VAC/DC Sicherheitszuhaltung content_copy

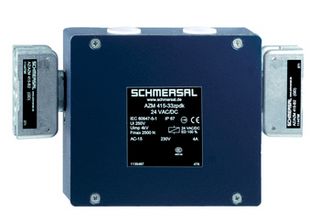

Der Sicherheitsschalter AZM 415-33ZPDKA-M20 24VAC/DC ist ein elektromechanisches Verriegelungsgerät, das in sicherheitskritischen Anwendungen wie verschiebbaren oder drehbaren Schutzeinrichtungen eingesetzt wird. Mit einem stabilen Aluminiumgehäuse, das zusätzlich lackiert ist, bietet dieser Schalter hohe Zuverlässigkeit und Langlebigkeit. Er unterstützt bis zu zwei Schutztüren und gewährleistet eine maximale Zuhaltekraft von 2.500 N je Tür, um die Sicherheit in industriellen Anlagen zu maximieren.

Das Gerät arbeitet nach dem Arbeitsstromprinzip und ist mit drei Sicherheitskontakten sowie drei Hilfskontakten ausgestattet. Die einfache Installation wird durch Schraubanschlüsse und eine robuste Schutzklasse IP67 sichergestellt. Dank seiner hohen mechanischen Lebensdauer und einer elektrischen Leistungsaufnahme von maximal 10 W eignet sich der Schalter für anspruchsvolle Umgebungen.

Technische Daten:

Bestelldaten:

• Produkt-Typbezeichnung: AZM 415-33ZPDKA-M20 24VAC/DC
• Artikelnummer: 101172090
• EAN: 4030661299990
• eCl@ss Nummer: 27-27-26-03
• ETIM Nummer: EC002593

Allgemeine Daten:

• Vorschriften: BG-GS-ET-19, EN IEC 60947-5-1
• Wirkprinzip: Elektromechanisch
• Werkstoff des Gehäuses: Aluminium
• Gehäusebeschichtung: Lackiert
• Bruttogewicht: 1.230 g

Mechanische Daten:

• Mechanische Lebensdauer: Min. 1.000.000 Schaltspiele
• Zuhaltekraft (FZh gemäß EN ISO 14119): 2.500 N (je Schutztür)
• Rastkraft: Min. 150 N, Max. 400 N
• Zwangsöffnungsweg: 4,5 mm
• Zwangsöffnungskraft: Min. 15 N
• Max. Betätigungsgeschwindigkeit: 0,2 m/s

Elektrische Daten:

• Bemessungssteuerspeisespannung: 24 VAC/DC
• Thermischer Dauerstrom: 6 A
• Max. Schaltspannung: 230 VAC
• Max. Schaltstrom: 4 A (AC-15), 1 A (DC-13)
• Elektrische Leistungsaufnahme: Max. 10 W
• Schaltelement: Schließer (NO), Öffner (NC)
• Schaltprinzip: Schleichschaltung

Anschlusstechnik:

• Anschlussart: Schraubanschluss M20 x 1.5
• Anschlussquerschnitt: 2 x 0,75 mm² bis 2 x 2,5 mm²

Abmessungen:

• Länge: 46,5 mm
• Breite: 141 mm
• Höhe: 125 mm

Umgebungsbedingungen:

• Schutzart: IP67
• Umgebungstemperatur: -25 °C bis +50 °C
• Relative Feuchtigkeit: Nicht kondensierend, nicht vereisend

Anwendungen:

• Verschiebbare Schutzeinrichtungen
• Drehbare Schutzeinrichtungen

---

Product Description (English):

The AZM 415-33ZPDKA-M20 24VAC/DC safety switch is an electromechanical locking device designed for critical safety applications such as sliding or rotating protective guards. With a durable aluminum housing that is additionally coated, this switch offers high reliability and durability. It supports up to two protective doors and ensures a maximum locking force of 2,500 N per door, enhancing safety in industrial environments.

The device operates on the working current principle and is equipped with three safety contacts and three auxiliary contacts. Easy installation is ensured through screw connections and a robust IP67 protection class. With its high mechanical lifespan and maximum electrical power consumption of 10 W, the switch is well-suited for demanding conditions.
